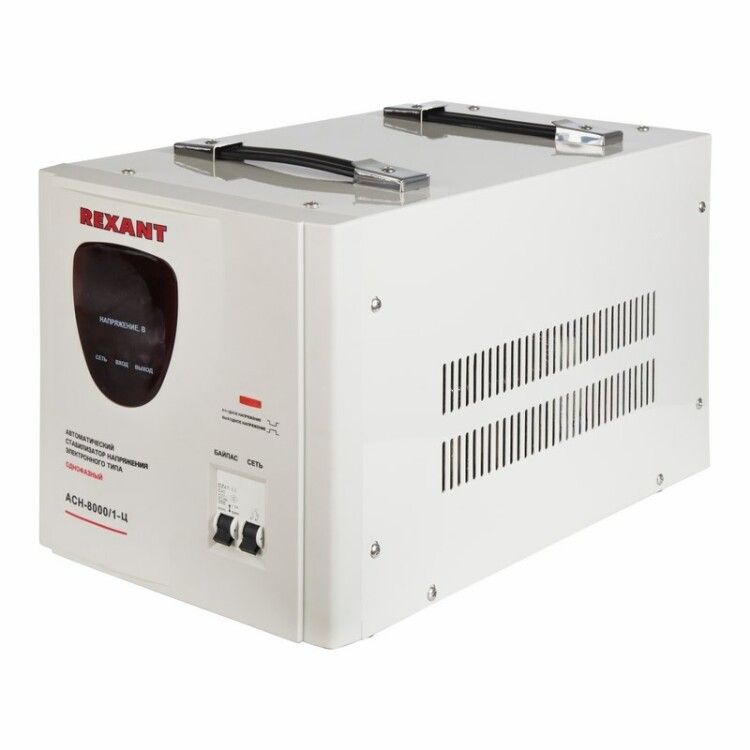

Стабилизатор напряжения АСН-8000/1-Ц от REXANT - однофазный релейный прибор для защиты оборудования от колебаний сетевого напряжения. Устройство обеспечивает стабильное 220 В на выходе при входном напряжении от 140 до 260 В, подходит для домашних и промышленных применений. Артикул 11-5006.

Назначение и область применения

Стабилизатор напряжения АСН-8000/1-Ц защищает чувствительное оборудование от скачков и проседаний напряжения в сети. Он автоматически корректирует входное напряжение, чтобы на выходе всегда было 220 В +-8%. Подходит для использования в частных домах, офисах, мастерских и на производстве - особенно там, где есть насосы, компрессоры, холодильники, сварочные аппараты, медицинская техника и другая техника, требующая стабильного питания.

Технические характеристики

• Номинальная мощность: 8000 VA (приблизительно 7 кВт)
• Выходное напряжение: 220 В (фиксированное, с точностью +-8%)
• Входное напряжение: 140–260 В (работает даже при серьёзных просадках и перегрузках)
• Номинальный ток: 36,6 А
• Тип стабилизации: релейный - переключение между обмотками трансформатора через реле
• Количество фаз: одна (1Ф)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от -20C до +45C
• Режим обходной цепи (байпас): да - возможность отключения внутренней схемы

Совместимость и монтаж

АСН-8000/1-Ц подключается последовательно между источником питания и нагрузкой. Для установки требуется свободное место с хорошей вентиляцией. Клеммы рассчитаны на провода сечением до 16 мм2. Монтаж выполняется на стену с помощью крепёжных отверстий на задней панели. Обязательно соблюдайте полярность: L (фаза) и N (ноль) должны быть правильно подсоединены. Нагрузка не должна превышать 8000 ВА - иначе возможен отказ или срабатывание защиты.

Безопасность и стандарты

Устройство имеет встроенную защиту от:

• Перегрузки по току - автоматическое отключение при превышении 36,6 А
• Короткого замыкания - мгновенное отключение выхода
• Перегрева - термозащита отключает стабилизацию при температуре выше 45C
• Чрезмерно высокого или низкого входного напряжения - при значениях ниже 140 В или выше 260 В питание нагрузки прекращается

Не соответствует требованиям ГОСТ Р 54149 для промышленного использования в зонах с взрывоопасными средами. Применяется только в сухих помещениях без воздействия воды и агрессивных паров.

Преимущества

• Широкий диапазон входного напряжения - работает при сильных просадках и перенапряжениях
• Релейный тип стабилизации - надёжный, долговечный, устойчивый к импульсным помехам
• Обходная цепь (байпас) - позволяет работать напрямую от сети при необходимости обслуживания или снижения потерь
• Индикация состояния - LED-панель показывает уровень входного и выходного напряжения, режим работы и аварии
• Мощность 8000 ВА - покрывает большинство бытовых и малых промышленных потребителей

Ограничения применения

• Не предназначено для использования во влажных, пыльных или открытых помещениях - IP20 не защищает от влаги и пыли
• Точность стабилизации +-8% - не подходит для очень чувствительной электроники (например, лабораторных приборов, серверов)
• Релейное переключение вызывает кратковременные паузы (до 20 мс) - не рекомендовано для бесперебойных систем (UPS нужен дополнительно)
• Запрещён монтаж рядом с нагревательными приборами, печами, радиаторами - риск перегрева
• Не работает при температуре ниже -20C и выше +45C

Примеры использования

• Защита холодильника, стиральной машины и микроволновки в доме с нестабильной сетью
• Питание сварочного аппарата на автомастерской при частых просадках напряжения
• Подключение компрессора для pneumatic системы в цеху
• Электропитание медицинского оборудования (электрокардиограф, анализатор крови) в небольшой клинике
• Работа с CNC-станком или шлифовальным оборудованием при перебоях в энергоснабжении

Практические советы

• Выбирайте место установки с доступом воздуха - минимум 15 см свободного пространства со всех сторон
• Проверьте сечение вводного кабеля - он должен выдерживать 36,6 А (минимум 6 мм2 медный, лучше 10 мм2)
• При использовании байпаса - отключите стабилизатор полностью перед переходом на прямое питание
• Не подключайте к нему другие стабилизаторы или UPS - это может вызвать повреждение
• Если свет мерцает часто - проверьте состояние вводного щита и контакты в распределительной коробке; проблема может быть не в стабилизаторе, а в проводке
• При длительной работе на максимальной нагрузке - контролируйте температуру корпуса. Перегрев - главная причина отказа релейных стабилизаторов
