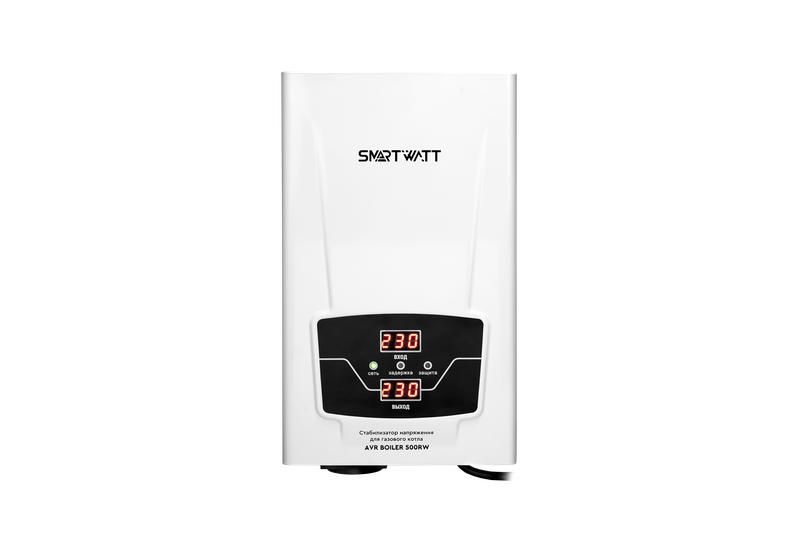

Стабилизатор напряжения для газового котла SMARTWATT AVR BOILER 500RW | 4512020020004 Delta

Стабилизатор напряжения для газового котла SMARTWATT 4512020020004 обеспечивает стабильное питание 220 В для чувствительного оборудования - особенно для газовых котлов, насосов и систем тепловой автоматики. Он создан для работы в условиях нестабильной сети, где скачки напряжения могут вывести оборудование из строя.

Назначение и область применения

Стабилизатор напряжения для газового котла SMARTWATT 4512020020004 предназначен исключительно для питания фазозависимых газовых котлов - атмосферных, турбированных и конденсационных моделей. Также подходит для подключения циркуляционных насосов, терморегуляторов, контроллеров отопления и другой маломощной автоматики в частных домах и на дачах. Не используется для бытовой техники с высокой пиковой мощностью - например, холодильников, стиральных машин или сварочных аппаратов.

Технические характеристики

• Входное напряжение: 140–260 В - работает при значительных просадках и перепадах сетевого напряжения
• Выходное напряжение: 220 В +-5% - стабильно поддерживается даже при колебаниях на входе
• Номинальная мощность: 0,5 кВА (500 ВА) - рассчитан на нагрузку до 2,5 А
• Тип стабилизации: релейный - переключает ступени напряжения с помощью электромагнитных реле
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и влаги; устанавливается только в сухих помещениях
• Индикация: LED-дисплей показывает входное/выходное напряжение, уровень нагрузки и коды ошибок
• Функция ZeroCross: переключение реле происходит в момент прохождения тока через ноль - снижает искрение и продлевает срок службы контактов
• Задержка включения: 3–5 минут после восстановления питания - предотвращает одновременный запуск насосов и компрессоров
• Защиты: от перегрузки, КЗ, перегрева, повышенного и пониженного напряжения
• Проверка подключения: автоматически определяет корректность подвода фазы, нуля и наличия заземления

Совместимость и монтаж

Стабилизатор напряжения для газового котла SMARTWATT 4512020020004 подключается последовательно между сетью и оборудованием. Монтируется на стену с помощью кронштейнов (в комплекте не предусмотрены, требуются саморезы M4–M6). Подключение проводов - клеммы на входе и выходе. Минимальное сечение жил: 1,5 мм2 (медные). Обязательно соблюдать полярность: L - фаза, N - ноль, PE - заземление. Убедитесь, что заземляющий контур дома исправен - устройство не будет работать без него. Не допускается установка рядом с источниками тепла, в сырых местах или в закрытых ящиках без вентиляции.

Безопасность и стандарты

Устройство соответствует требованиям безопасности ГОСТ IEC 61000-6-2 и ГОСТ Р 50890. Все защитные функции активируются автоматически. Отказ от заземления или игнорирование сигналов об аварии (например, “E01” - отсутствие заземления) может привести к повреждению котла и опасности для жизни. Работает при температуре +5…+40 C. Не предназначено для эксплуатации в условиях минусовых температур или высокой влажности.

Преимущества

• Специально адаптирован под фазозависимые котлы - не все стабилизаторы умеют проверять заземление и полярность
• ZeroCross снижает износ реле - увеличивает срок службы устройства
• Автоматическая диагностика подключения - исключает ошибки монтажа
• Задержка включения защищает насосы от гидроудара
• LED-индикация позволяет оперативно реагировать на изменения в сети

Ограничения применения

• Не подходит для нагрузок выше 500 ВА - превышение вызовет отключение и возможную поломку
• Не работает при напряжении ниже 140 В или выше 260 В - в таких случаях выход отключен
• IP20 не допускает использование на улице, в подвале с сыростью или в банях
• Не предназначен для питания оборудования с импульсным потреблением (например, инверторных сварок)
• Не заменяет ИБП - не обеспечивает бесперебойное питание при отключении электроэнергии

Примеры использования

• Газовый котел Buderus Logamax U072 (18 кВт) с циркуляционным насосом Grundfos UPS 25-40
• Конденсационный котел Vaillant ecoTEC Plus VC 206/5-5 с термостатом
• Система управления отоплением Wi-Fi-термостат + два насоса общим током 2,2 А
• Дачный дом с автономным отоплением, где напряжение часто падает до 150 В зимой

Практические советы

• Перед подключением проверьте заземление мультиметром - стабилизатор не включится без него
• Максимальная длительная нагрузка - 400 ВА. Для надёжности оставляйте запас 20%
• При первом включении устройство может издавать щелчки - это нормально, реле переключают ступени
• При появлении кода E02 (перегрузка) немедленно отключите лишние приборы
• Регистрация серийного номера на сайте SmartWatt даёт дополнительный год гарантии - сделайте это сразу после покупки
• Не используйте удлинители - подключайте напрямую к розетке с заземлением
