Стабилизатор сетевого напряжения Skat STP-10000 16ступеней - 712 Бастион

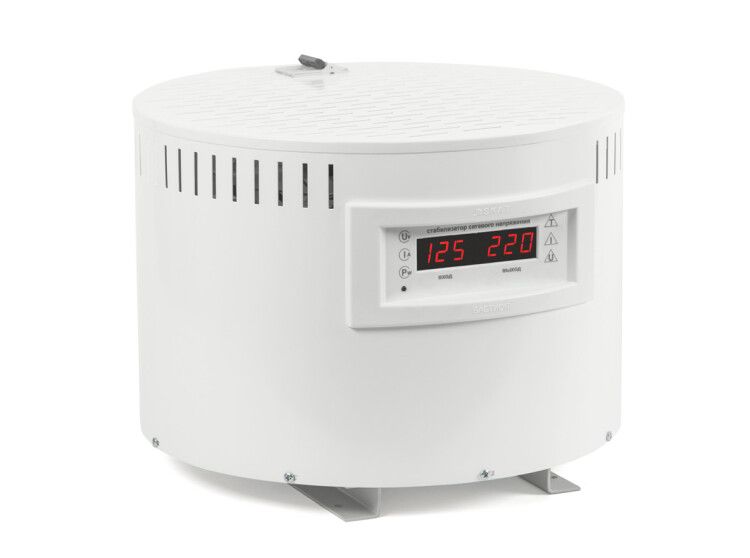

Стабилизатор сетевого напряжения 10000ВА 16 ступеней IP20 от Бастион - устройство для защиты бытовой и инженерной техники от колебаний напряжения в сети. Несмотря на заявленную мощность 10 кВА, фактический номинал составляет 6500 ВА, что важно учитывать при проектировании системы питания. Артикул 712 соответствует модели серии PRO с гальванической развязкой и бесшумным переключением ступеней.

Назначение и область применения

Стабилизатор сетевого напряжения 10000ВА 16 ступеней IP20 предназначен для поддержания постоянного выходного напряжения 220 В при нестабильном входном напряжении. Подходит для защиты чувствительного оборудования: холодильников, кондиционеров, медицинских приборов, насосов, систем автоматизации и других устройств, требующих чистого синусоидального сигнала. Применяется в частных домах, квартирах, мастерских и объектах с недостаточно надёжной электросетью.

Технические характеристики

• Тип: стабилизатор напряжения вольтдобавочного типа на симисторах
• Фазность: одна
• Номинальная мощность: 6500 ВА / 5200 Вт (не 10 000 ВА - указано условное обозначение серии)
• Номинальный ток: 27 А
• Входное напряжение: 120–280 В (рабочий диапазон); расширенный - 80–295 В (при этом стабилизация возможна, но с ограничениями)
• Выходное напряжение: 220 В +-3,5%
• Количество ступеней регулирования: 16
• Защита от перегрузки: тройная (мгновенная, временная, термическая)
• Защита от перегрева: четыре температурных датчика
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Охлаждение: конвективное, без вентилятора - полностью бесшумно
• Управление: микропроцессорное, с технологией Zero-Cross (переключение на нулевой точке тока)
• Индикация: цифровой дисплей - показывает входное/выходное напряжение, ток, активную мощность
• Материал корпуса: металл
• Рабочая температура: –10…+40 C
• Гальваническая развязка: есть - изолирует вход от выхода, снижает помехи и риск поражения током
• Автоматическое восстановление: да - после нормализации напряжения устройство включается само

Совместимость и монтаж

Стабилизатор сетевого напряжения 10000ВА 16 ступеней IP20 имеет кронштейны для настенного монтажа. Устанавливается вертикально на прочной поверхности с обеспечением свободного доступа воздуха вокруг корпуса. Для работы требуется заземление. Кабель подводится снизу - предусмотрены кабельные вводы. Подключение выполняется через силовые клеммы - максимальное сечение жил - 16 мм2. Не допускается установка в помещениях с повышенной влажностью или открытых площадках - IP20 не защищает от брызг и пыли.

По схеме “звезда” можно подключить три единицы этого стабилизатора для создания трёхфазной системы. Это позволяет использовать однофазную модель в трёхфазных сетях, однако каждая фаза должна питаться от отдельного входного провода и иметь равномерную нагрузку.

Безопасность и стандарты

Стабилизатор соответствует требованиям безопасности для бытовых электроустройств. Гальваническая развязка исключает передачу потенциала с входа на выход. Автоматическое отключение происходит при напряжении ниже 80 В и выше 295 В - предотвращает повреждение подключённой техники. Отсутствие вентилятора снижает риск попадания пыли внутрь устройства. Все компоненты собраны с использованием технологии Zero-Cross - минимизируется возникновение импульсных помех в сети.

Преимущества

• Бесшумная работа благодаря отсутствию вентилятора и мягкому переключению ступеней
• Широкий рабочий диапазон входного напряжения - подходит для сельской местности и старых сетей
• Цифровой дисплей даёт полную информацию о состоянии сети - удобно для диагностики
• Тройная система защиты продлевает срок службы как самого стабилизатора, так и подключённой техники
• Гальваническая развязка снижает уровень электромагнитных помех и повышает безопасность
• Металлический корпус обеспечивает механическую прочность и хорошую теплоотдачу

Ограничения применения

• Не предназначена для установки во влажных помещениях (ванная, баня, подвал без осушки) - степень защиты IP20 не предусматривает защиту от влаги
• Фактическая мощность - 6500 ВА, а не 10 000 ВА; не следует рассчитывать на подключение нагрузки свыше 5,2 кВт длительно
• Запрещено подключать индуктивные нагрузки с реактивной составляющей более 30% (например, большие двигатели без пускателя)
• Не работает при температуре ниже –10 C - возможны отказы электроники
• При использовании в трёхфазной схеме “звезда” необходимо соблюдать баланс нагрузки между фазами - иначе произойдёт перекос и срабатывание защиты

Примеры использования

• Защита всей бытовой техники в частном доме: холодильник, плита, стиральная машина, кондиционер
• Питание медицинского оборудования (аппараты ЭКГ, анализаторы) в условиях нестабильной сети
• Обеспечение стабильного напряжения для CNC-станков, 3D-принтеров, серверов в малом бизнесе
• Электропитание систем видеонаблюдения и охранной сигнализации в удалённых районах
• Трёхфазная система из трёх стабилизаторов для управления насосными станциями или тепловыми щитами

Практические советы

• Перед подключением проверьте сечения кабелей - для 27 А используйте медный провод не менее 4 мм2
• Убедитесь, что автоматический выключатель на входе имеет номинал не более 32 А - он должен защищать стабилизатор от короткого замыкания
• Не подключайте к стабилизатору другие устройства через удлинители - особенно длинные и тонкие - это вызовет просадку напряжения
• При использовании в трёхфазной схеме “звезда” контролируйте ток каждой фазы - разница не должна превышать 15%
• Частые скачки напряжения в районе 80–120 В или 280–295 В увеличивают износ коммутирующих элементов - рекомендуется периодически проверять состояние контактов
• При первом включении устройство может работать с задержкой - это нормально: микроконтроллер выполняет самодиагностику
