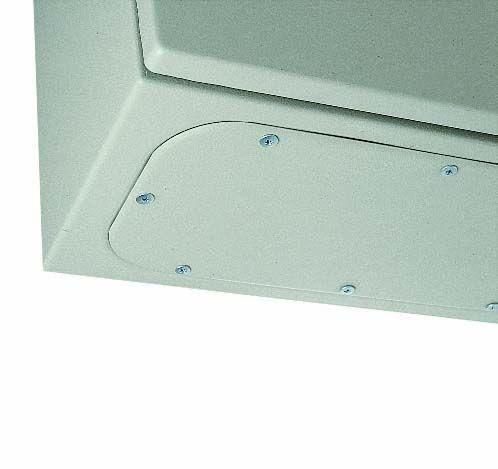

Плата для ввода кабеля стандартная CRN размер С - NSYTLCRNC APC

Плата для ввода кабеля CRN размер С от Schneider Electric - компактный элемент для организации входа кабелей в шкафы серии Spacial и Prisma Plus. Артикул nsytlcrnc обеспечивает надёжную фиксацию и герметизацию кабелей в условиях промышленной эксплуатации.

Назначение и область применения

Плата для ввода кабеля CRN размер С предназначена для установки на стенках шкафов управления и распределительных щитов. Она позволяет организовать проход нескольких кабелей через одну точку, сохраняя степень защиты корпуса. Применяется в промышленных системах автоматизации, энергетике, транспорте и объектах инфраструктуры, где требуется защита от пыли, влаги и механических повреждений.

Технические характеристики

• Тип изделия: плата - жесткая пластина с подготовленными отверстиями для резьбовых кабельных вводов
• Тип кабельного ввода: резьбовой - совместима со стандартными резьбовыми вводами, которые закручиваются в отверстия платы
• Материал: пластик - устойчив к химическим воздействиям, не проводит ток, легкий в монтаже
• Покрытие поверхности: необработанная - поверхность без антикоррозийного или декоративного слоя, что снижает стоимость, но требует осторожного обращения при установке
• Размер: С - соответствует габаритам, рассчитанным под стандартные шкафы Spacial и Prisma Plus

Совместимость и монтаж

Плата nsytlcrnc совместима исключительно с шкафами Schneider Electric серии Spacial и Prisma Plus. Устанавливается на предварительно просверленные отверстия в боковой или задней стенке шкафа. Для монтажа используются болты или самонарезающие винты, предусмотренные конструкцией шкафа. Каждое отверстие на плате предназначено для одного резьбового кабельного ввода - перед установкой проверьте соответствие диаметра ввода и отверстия. Не рекомендуется использовать с другими сериями шкафов - возможны проблемы с герметичностью и креплением.

Безопасность и стандарты

Плата используется в составе систем, соответствующих степени защиты IP55 и ударостойкости IK10, однако сама по себе не имеет отдельной классификации по этим параметрам. Её функция - обеспечить плотное соединение между кабельным вводом и корпусом шкафа, чтобы сохранить заявленную защиту всей системы. Соответствует требованиям к компонентам для промышленных электроустановок согласно нормам IEC 61439.

Преимущества

• Упрощает сборку шкафа - вместо сверления отверстий в стенке можно сразу установить готовую плату
• Обеспечивает равномерное распределение нагрузки на кабели за счёт жёсткой основы
• Изготовлена из прочного пластика, не подверженного коррозии
• Поддерживает целостность защиты IP55 при правильном монтаже с подходящими вводами

Ограничения применения

• Не подходит для установки вне шкафов Spacial/Prisma Plus - форма и расположение креплений уникальны
• Не предназначен для работы с высокими напряжениями - является лишь механическим элементом, не изолирует токоведущие части
• Необработанная поверхность может царапаться при частом обслуживании - не используйте в местах с постоянным контактом инструментами
• Не работает самостоятельно - требует пары с резьбовым кабельным вводом; без него отверстия остаются открытыми

Примеры использования

• Промышленные станки с ЧПУ - ввод сигналов датчиков и питания через плату в шкаф управления
• Энергообъекты - организация кабельных вводов в распределительных щитах на подстанциях
• Транспортные терминалы - монтаж кабелей связи и управления в шкафах на перроне или в машинном зале
• Автоматизация логистических комплексов - ввод кабелей от энкодеров, приводов и сенсоров

Практические советы

• Перед монтажом убедитесь, что все кабельные вводы, которые вы планируете установить, имеют резьбу, совместимую с отверстиями на плате
• Затягивайте вводы равномерно - переусердствовать нельзя, иначе треснет пластиковая плата
• Если нужна повышенная герметичность, используйте вводы с резиновыми уплотнителями и контролируйте момент затяжки
• Плата CRN размер С - часть единой системы. Чтобы избежать проблем с совместимостью, всегда сочетайте её с оригинальными компонентами Schneider Electric
• Храните в сухом месте - хотя материал устойчив к влаге, длительное воздействие пыли и грязи может затруднить последующую установку
