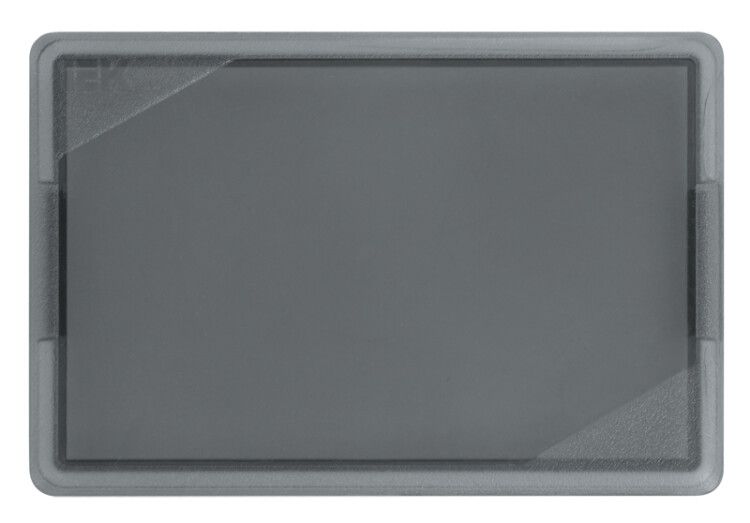

Стекло для электрощитов с маркировкой (пластиковое) | YWN12 IEK

Стекло для электрощитов с маркировкой (пластиковое) от IEK (ИЭК), артикул ywn12 - это прозрачная крышка для защиты и маркировки внутренних компонентов распределительного шкафа, изготовленная из прочного пластика. Она предназначена для установки на нулевые шины, обеспечивая доступ к подключениям без вскрытия корпуса.

Назначение и область применения

Стекло для электрощитов с маркировкой (пластиковое) используется для закрытия и защиты нулевых шин (N и PE) внутри электрощитов. Его основная задача - предотвратить случайный контакт с токоведущими частями, сохраняя при этом возможность визуального контроля за подключенными проводами. Подходит для установки в бытовых, коммерческих и промышленных распределительных устройствах, где требуется четкая маркировка и безопасность обслуживания.

Технические характеристики

• Материал корпуса: пластик - устойчив к механическим повреждениям и химическим воздействиям
• Материал окна: пластик - прозрачный, позволяет видеть состояние соединений
• Тип изделия: принадлежность для распределительных шкафов
• Подходит для монтажа на DIN-рейку 35 мм
• Фиксация: через изоляторы нулевой шины (централизованная или крайняя)
• Не является токоведущим элементом - служит исключительно защитной крышкой

Совместимость и монтаж

Стекло для электрощитов с маркировкой (пластиковое) совместимо с нулевыми шинами типов 8/1, 8/2, 14/1 и 14/2. Монтаж осуществляется двумя способами:

• Через центральные изоляторы - для моделей 8/1 и 14/1
• Через крайние изоляторы - для моделей 8/2 и 14/2

Установка возможна как на DIN-рейку, так и напрямую на стенку щита. Для надежного крепления используйте соответствующие изоляторы, входящие в комплект шины. Убедитесь, что шина плотно зафиксирована до установки крышки.

Преимущества

• Защищает от случайного прикосновения к зажимам шины
• Обеспечивает легкий визуальный контроль состояния подключений
• Простой монтаж без инструментов - фиксируется на существующие изоляторы
• Устойчив к перепадам температур и влаге в условиях электроустановок
• Маркировка на поверхности снижает риск ошибок при обслуживании

Ограничения применения

• Не предназначен для использования в качестве токоведущего элемента - не заменяет шину
• Не выдерживает высоких механических нагрузок - не следует использовать как опорную поверхность
• Не рассчитан на внешнюю установку - применяется только внутри закрытых электрощитов
• Не совместим с шинами других серий или производителей, если не указано соответствие по габаритам

Примеры использования

• Щитовые комнаты в жилых домах - защита нулевых и защитных проводников
• Промышленные панели управления - удобство диагностики и профилактики
• Распределительные пункты на объектах с повышенной влажностью - предотвращение контакта с влажным воздухом
• Аварийные системы освещения - быстрый доступ к подключениям при проверках

Практические советы

• Перед установкой стекла убедитесь, что все провода правильно подключены и затянуты - после установки доступ ограничен
• При использовании медных многожильных проводов обязательно примените наконечники-гильзы - это предотвратит ослабление контакта
• Выбирайте модель с центральной (8/1, 14/1) или крайней (8/2, 14/2) фиксацией в зависимости от типа установленной шины
• Не используйте острые предметы для очистки поверхности - достаточно мягкой тряпки и слегка влажной протирки
• Проверьте совпадение размеров перед заказом - даже небольшое отличие в расположении креплений может сделать установку невозможной
