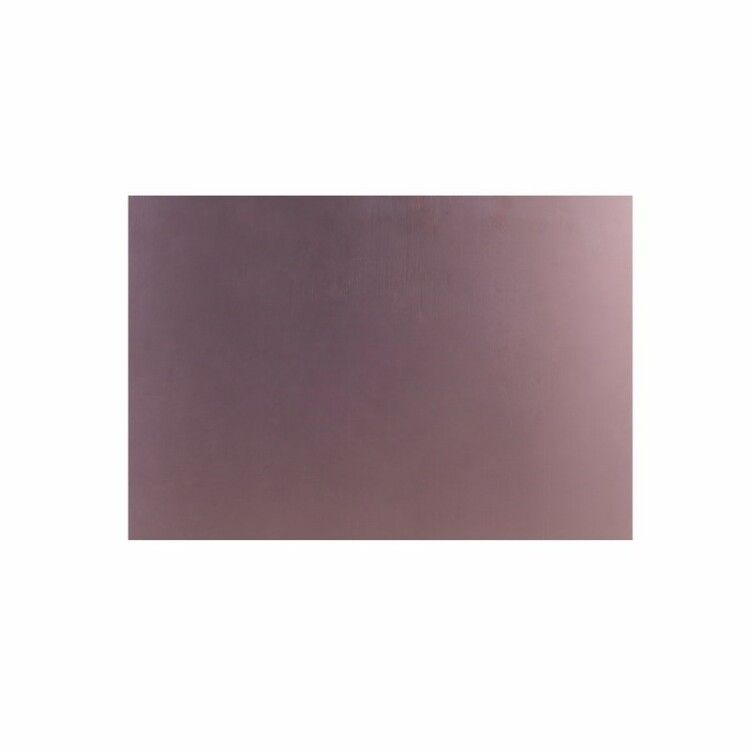

Стеклотекстолит 2-сторонний 100x150x1.5 мм 35/35 (35 мкм) | 09-4043 REXANT MEET

Стеклотекстолит 2-сторонний 100x150x1.5 мм 35/35 (35 мкм) REXANT - базовый материал для создания печатных плат в электронике. Он сочетает механическую прочность, стабильные диэлектрические свойства и удобство обработки. Артикул 09-4043 подходит для профессионального и любительского производства печатных плат, особенно там, где важна надёжность и точность.

Назначение и область применения

Стеклотекстолит 2-сторонний 100x150x1.5 мм 35/35 (35 мкм) REXANT используется как основа для изготовления двухсторонних печатных плат. Медная фольга с обеих сторон позволяет проводить трассировку цепей с обоих слоёв, что повышает плотность компоновки. Применяется в радиотехнике, приборостроении и электронике - например, для плат управления, усилителей, контроллеров, импульсных источников питания. Подходит как для сквозного, так и для поверхностного монтажа компонентов.

Технические характеристики

• Размеры: 100 × 150 × 1,5 мм
• Толщина медной фольги: 35 мкм с каждой стороны
• Масса одной плиты: 47 г
• Рабочий температурный диапазон: от –65 C до +105 C
• Удельное объёмное электросопротивление: ≥1×10¹³ Ом·см (после влажностного старения)
• Диэлектрическая проницаемость: ≤4,1
• Класс горючести: Y0 (материал самозагасающий)
• Прочность на отслоение фольги: минимум 2,0–2,3 Н (при различных тестах)

Совместимость и монтаж

Стеклотекстолит 2-сторонний 100x150x1.5 мм 35/35 (35 мкм) REXANT совместим со всеми стандартными технологиями изготовления печатных плат: фотолитография, химическое травление, термоперенос, механическая маршрутизация. Для сверления используются победитовые или алмазные свёрла диаметром от 0,3 мм. Обработка возможна на станках ЧПУ, ручных фрезерах и даже болгарке с диском по металлу - главное, соблюдать осторожность при перегреве. Перед сборкой рекомендуется просушивать материал при 80–100 C в течение 1–2 часов, чтобы удалить влагу, которая снижает качество пайки.

Безопасность и стандарты

Материал соответствует требованиям к диэлектрикам для электроники и имеет класс горючести Y0 - он не распространяет пламя и сам затухает после прекращения действия источника зажигания. Температурный режим работы не выходит за пределы допустимых значений для большинства SMD-компонентов. Гарантированный срок хранения - 12 месяцев при комнатной температуре и влажности ниже 60%. Храните в оригинальной упаковке, избегая контакта с влагой и прямыми солнечными лучами.

Преимущества

• Двусторонняя медная фольга обеспечивает гибкость трассировки сигналов и улучшенную экранировку
• Высокая механическая прочность - материал не деформируется при сверлении и фрезеровании
• Стабильные электрофизические свойства даже при повышенной влажности и температуре
• Легко режется, сверлится и шлифуется - подходит для домашнего и малобюджетного производства
• Низкий вес - удобен для портативных устройств и массового производства

Ограничения применения

Не применяйте стеклотекстолит 2-сторонний 100x150x1.5 мм 35/35 (35 мкм) REXANT в условиях постоянного воздействия температур выше +105 C - это вызывает деградацию связующего и отслоение фольги. Также не используйте его как конструктивный элемент под нагрузкой в условиях вибраций - материал хрупок при ударных нагрузках. Не предназначен для высокочастотных применений выше 1 ГГц без специальной доработки (например, контроля импеданса). Отсутствие антиоксидационного покрытия требует немедленной пайки после обработки - длительное хранение открытой меди приводит к окислению и плохому качеству пайки.

Примеры использования

• Печатные платы для Arduino-совместимых модулей
• Индустриальные контроллеры с несколькими входами/выходами
• Аудиоусилители и регуляторы мощности
• Электроника для бытовых приборов (стиральные машины, холодильники)
• Обучающие стенды и прототипы в учебных заведениях

Практические советы

• Перед резкой отметьте контур маркером - стеклотекстолит легко скалывается по линии реза
• При сверлении используйте низкие обороты (800–1500 об/мин) и давление - высокая скорость вызывает нагрев и расслоение
• После травления промойте плату в тёплой воде и высушите - остатки реагентов нарушают адгезию при последующей пайке
• Для защиты от окисления можно временно покрывать медные следы тонким слоем лака или флюса
• Если нужна большая площадь - несколько листов можно склеить между собой клеями на основе эпоксидной смолы, но учтите увеличение толщины
