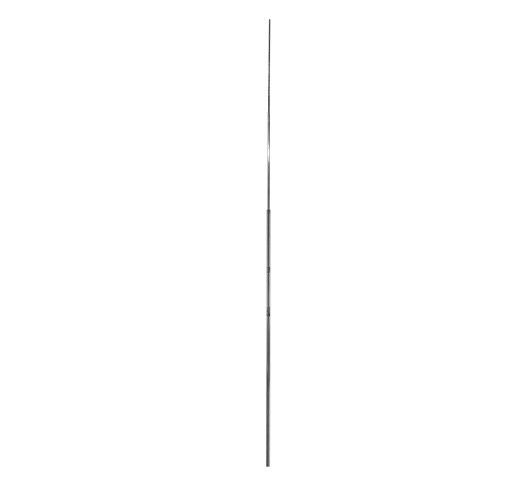

Стержень молниеприемный 3.5м Al /нерж. (без бет. основания) с нерж. стабилизатором EKF lp-l3500

Молниеприемный стержень EKF LP-L3500 - это вертикальный элемент системы молниезащиты, предназначенный для захвата и провода высоковольтного разряда от молнии. Применяется на крышах зданий, вышках, промышленных объектах и других конструкциях, требующих защиты от прямых ударов молнии.

Назначение и область применения

Молниеприемный стержень EKF LP-L3500 улавливает первичный импульс молнии - стример, который встречается с лидером разряда из облака. После попадания разряд передаётся по токоотводу к заземляющему устройству, предотвращая повреждение оборудования и возгорание. Подходит для установки на промышленные объекты, жилые дома, телекоммуникационные башни, хранилища химикатов и другие сооружения повышенной опасности.

Технические характеристики

• Длина: 3,5 метра
• Диаметр: 20 мм (соответствует максимальному значению указанного диапазона 16–20 мм)
• Материал: комбинированная конструкция - алюминиевый стержень с наружной оболочкой из нержавеющей стали
• Тип соединения: резьбовое, с винтовым подключением для фиксации к токоотводу
• Гарантийный срок: 84 месяца (7 лет)
• Защитное покрытие: специальное антикоррозийное покрытие, обеспечивающее долговечность в агрессивных средах

Совместимость и монтаж

Молниеприемный стержень EKF LP-L3500 совместим с креплениями серии “Купол” и другими комплектующими, предназначенными для вертикальной установки. Монтируется на бетонные основания с помощью анкерных болтов или на металлические опоры с дополнительной фиксацией на стальных растяжках. Для надёжного контакта используйте медные или стальные токоотводы с площадью сечения не менее 50 мм2. Винтовое соединение позволяет легко заменить стержень без демонтажа всей системы.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50571.5.53 и IEC 62305. Обеспечивает класс защиты II и выше. Компоненты сертифицированы для работы в условиях повышенной влажности, перепадов температур и атмосферных осадков. Нержавеющая стальная оболочка исключает риск коррозии даже в морском климате.

Преимущества

• Увеличенная прочность благодаря двухслойной конструкции: алюминий обеспечивает лёгкость, нержавеющая сталь - механическую стойкость
• Высокая электропроводность алюминиевой основы снижает переходное сопротивление
• Долгий срок службы - гарантия 7 лет, что соответствует нормам для промышленных систем молниезащиты
• Легко интегрируется в существующие системы молниезащиты, особенно с креплениями серии “Купол”

Ограничения применения

• Не рекомендуется использовать в качестве самостоятельного решения - обязательно требуется подключение к токоотводу и заземлителю
• Не предназначен для горизонтальной установки или крепления на гибких конструкциях без жесткой опоры
• Запрещено применять в местах с постоянным воздействием открытого пламени или температурами свыше +120 C
• Не следует использовать в составе систем, где допускаются механические нагрузки на стержень (например, в зонах активного движения людей или оборудования)

Примеры использования

• На крыше производственного цеха с металлическим профнастилом
• На дымовой трубе тепловой электростанции
• На вышке мобильной связи
• На кровле склада с хранением легковоспламеняющихся материалов
• Как часть комплексной системы молниезащиты на историческом здании с бетонной конструкцией

Практические советы

• Перед установкой проверьте соответствие диаметра стержня (20 мм) внутреннему диаметру крепёжных муфт - он должен плотно входить без люфта
• При использовании с бетонными основаниями убедитесь, что глубина заделки минимум 300 мм, а армирование выполнено согласно проекту
• Для районов с частыми штормами рекомендуется устанавливать несколько стержней EKF LP-L3500 на расстоянии не более 20 метров друг от друга
• Проверяйте состояние резьбы и контактных поверхностей ежегодно - окисление может увеличить сопротивление
• Не применяйте смазочные материалы на резьбе - они нарушают электроконтакт; достаточно сухой сборки
