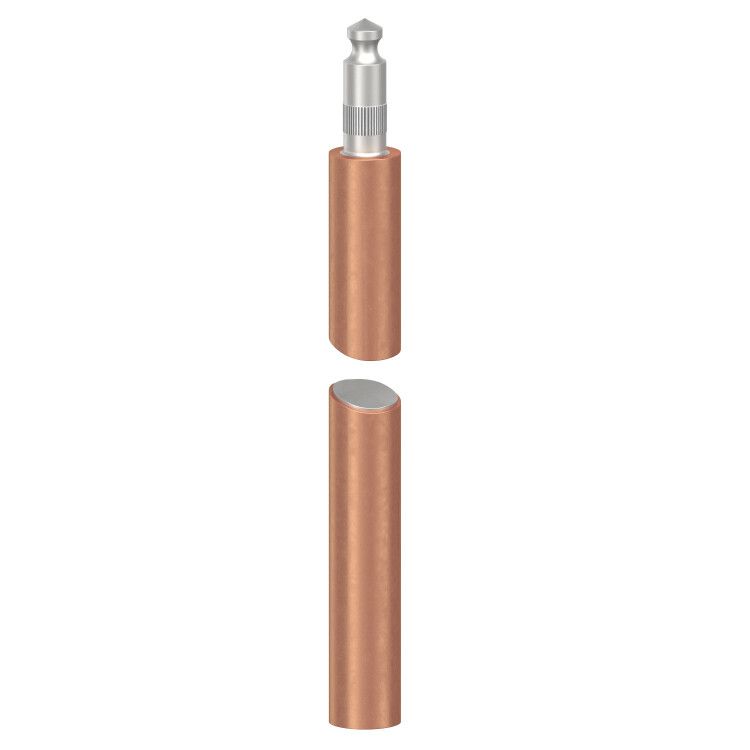

Стержень заземл. медн. оболочка d20х1500мм 219 20 BP CU (дл.1.5м) OBO 5000500 Bettermann

Стержень заземления 1,5 м, медный, диаметр 20 мм от OBO BETTERMANN (арт. 219 20 BP CU) предназначен для создания надёжного соединения с землёй в системах молниезащиты и защиты от перенапряжений. Его конструкция обеспечивает долговечную проводимость тока в сложных грунтовых условиях.

Назначение и область применения

Стержень заземления 1,5 м, медный, диаметр 20 мм используется для глубинного заземления в системах молниезащиты, электробезопасности и защиты оборудования от импульсных перенапряжений. Применяется в промышленных объектах, энергообъектах, телекоммуникационных станциях, жилых и коммерческих зданиях. Подходит для установки в любые типы грунта - песчаный, глинистый, скалистый - особенно там, где требуется высокая механическая прочность и устойчивость к коррозии.

Технические характеристики

• Длина: 1,5 м
• Диаметр: 20 мм
• Основной материал: сталь
• Покрытие: медное, толщиной 0,25 мм
• Тип профиля: круглый
• Тип подключения: с внутренней резьбой и рассверленными отверстиями
• Минимальное сопротивление на растяжение: 600 Н/мм2
• Внутреннее монтажное отверстие: с свинцовой вставкой для улучшения контакта
• Артикул: 219 20 BP CU
• Серия: BP (Bundespost)

Совместимость и монтаж

Стержень заземления 1,5 м, медный, диаметр 20 мм совместим с ударными молотками и насадками для забивания, а также с болтовыми соединениями через внутреннюю резьбу. Для монтажа используйте специальные насадки, соответствующие диаметру 20 мм. Свинцовая вставка в отверстии снижает переходное сопротивление при подключении гибкого заземляющего провода. Установка выполняется вертикально с помощью молотка или бурового устройства до достижения требуемой глубины. Глубина погружения должна быть не менее 1,2 м для эффективного заземления. Не рекомендуется использовать с электроинструментом, создающим вибрацию выше допустимой - возможна деформация медного слоя.

Безопасность и стандарты

Изделие соответствует требованиям стандарта VDE 0185-305 и ГОСТ Р МЭК 62305, что гарантирует соответствие нормам безопасности для систем молниезащиты. Медное покрытие обеспечивает антикоррозийную стойкость в агрессивных средах, а стальная основа даёт необходимую механическую прочность. Соответствие стандартам позволяет применять стержень заземления 1,5 м, медный, диаметр 20 мм в проектах, требующих сертификации по электробезопасности.

Преимущества

• Медное покрытие толщиной 0,25 мм обеспечивает длительную проводимость тока и защищает сталь от коррозии даже во влажных и солёных грунтах.
• Свинцовая вставка в монтажном отверстии минимизирует контактное сопротивление при подключении заземляющих шин.
• Высокая прочность на растяжение (≥600 Н/мм2) предотвращает разрыв при забивании в плотные грунты.
• Цапфы и отверстия позволяют легко фиксировать насадки и соединительные элементы без дополнительных адаптеров.
• Конструкция совместима с системой BP - проверенной временем серией от OBO BETTERMANN, используемой в Европе более 40 лет.

Ограничения применения

• Не предназначена для использования в качестве несущего элемента в конструкциях с динамическими нагрузками (например, вибрирующие платформы).
• Медное покрытие может повредиться при использовании слишком мощных ударных инструментов - применяйте только рекомендованные насадки.
• Не следует применять в местах с постоянным воздействием хлора, кислотных осадков или щелочных растворов - возможно ускоренное разрушение покрытия.
• Забивать стержень можно только в естественные грунты - недопустимо использование в бетоне, асфальте или других искусственных поверхностях без подготовки отверстия.

Примеры использования

• Установка вблизи распределительных пунктов для защиты от молнии.
• Подключение к контурам заземления на вышек связи и радиостанциях.
• Обустройство системы молниезащиты на промышленных складах с металлическими кровлями.
• Заземление оборудования в сельскохозяйственных комплексах с высокой влажностью почвы.

Практические советы

• Перед монтажом проверьте диаметр насадки - он должен точно соответствовать 20 мм, чтобы избежать деформации медного слоя.
• Для лучшей проводимости после забивания стержня заземления 1,5 м, медный, диаметр 20 мм заполните вокруг него смесь глины и соли (1:5) - это снижает удельное сопротивление грунта.
• Не затягивайте болт в отверстии с усилием больше 15 Нм - этого достаточно для герметичного контакта, большее давление может повредить свинцовую вставку.
• Рекомендуется контролировать сопротивление заземления после установки - норма не более 10 Ом для объектов I категории защиты.
• Храните изделие в сухом месте - влага может вызвать окисление медного слоя перед монтажом.
