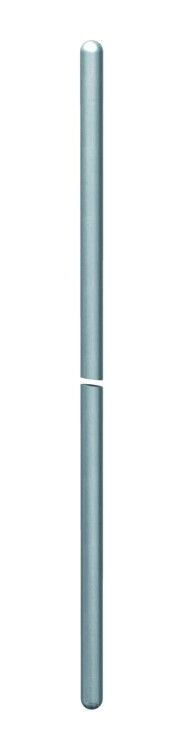

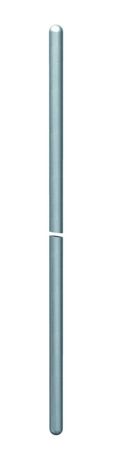

Стержень заземл. со срезанным верхом d16/1500мм 101 A-1500 (дл.1.5м) OBO 5400155 Bettermann

Молниеприемный стержень 1,5 м, стержень заземления со срезанным верхом d16/1500мм от OBO BETTERMANN - это цельный металлический элемент для приема и отвода молнии в системах грозозащиты. Артикул 101 A-1500 предназначен для установки на стержневые опоры и обеспечивает надежное соединение с проводом круглого сечения.

Назначение и область применения

Молниеприемный стержень 1,5 м, стержень заземления со срезанным верхом d16/1500мм используется в качестве верхнего элемента стержневой молниеприемной системы. Его применяют на крышах зданий, вышках, башнях, промышленных объектах и других высоких конструкциях, где требуется точечная защита от прямого удара молнии. Стержень работает совместно с другими компонентами системы грозозащиты - токоотводами и заземлителем.

Технические характеристики

• Длина: 1500 мм
• Диаметр: 16 мм
• Материал: сталь
• Покрытие: горячий цинк - защищает от коррозии, увеличивает срок службы
• Исполнение: молниеприемник с обработанными торцами - срезанный верх улучшает распределение электрического поля
• Присоединение: для подключения круглого провода (без фланца или болтов)
• Артикул: 101 A-1500 / 5400155

Совместимость и монтаж

Молниеприемный стержень 1,5 м, стержень заземления со срезанным верхом d16/1500мм разработан для установки на опоры серии FangFix. Присоединение осуществляется путем вставки нижнего конца стержня в соответствующую трубчатую опору, после чего он фиксируется механически. Верхний срез позволяет равномерно распределять потенциал и снижает риск возникновения вторичных разрядов. Для подключения токоотвода используется провод круглого сечения, который закрепляется на стержне с помощью специальных зажимов или сварки - в зависимости от проектного решения.

Безопасность и стандарты

Изделие соответствует требованиям международных норм IEC 62305 и ГОСТ Р 50571.28–2020 для систем молниезащиты. Горячее цинкование обеспечивает долговременную коррозионную стойкость, что важно для работы в агрессивных средах. Материал - углеродистая сталь - имеет достаточную прочность для выдерживания термических и механических нагрузок при ударе молнии.

Преимущества

• Универсальное исполнение - подходит для большинства стержневых систем, особенно FangFix
• Обработка обоих торцов повышает эффективность приема молнии
• Горячее цинкование гарантирует защиту от ржавчины даже в условиях повышенной влажности
• Простая установка - не требует сложных креплений или дополнительных деталей
• Высокая надежность благодаря однородному материалу и отсутствию сварных швов

Ограничения применения

• Не предназначена для самостоятельного крепления к поверхности - нужна опора (например, FangFix)
• Не подходит для установки на неметаллические основания без предварительной монтажной платформы
• Работает только с круглым проводом; несовместима с плоскими или многожильными токоотводами без переходных элементов
• Не рекомендуется использовать в местах с частыми химическими выбросами (промышленные зоны с кислотными парями) - цинк может разрушаться быстрее

Примеры использования

• Закрепление на крыше промышленного ангара через опору FangFix
• Установка на дымовой трубе завода с использованием токоотвода из медного провода Ø10 мм
• Защита водонапорной башни в сельской местности
• Монтаж на антенной вышке с последующим подключением к контуру заземления

Практические советы

• Перед монтажом проверьте внутренний диаметр опоры - он должен точно соответствовать внешнему диаметру стержня (16 мм)
• При использовании с проводом круглого сечения используйте зажимы с медной вставкой и антикоррозийной смазкой
• Не допускайте перегиба стержня во время транспортировки - это может вызвать микротрещины в цинковом покрытии
• При замене старого стержня обязательно проверьте состояние заземляющего контура - недостаточное сопротивление снижает эффективность всей системы
• Артикул 101 A-1500 - это оригинальное решение от OBO BETTERMANN; аналоги без сертификации могут не соответствовать требованиям безопасности
