Стойка двойная потолочная для средних нагрузок 35х30х300 пятка 120х120 | PR08.2300 Промрукав Строитель

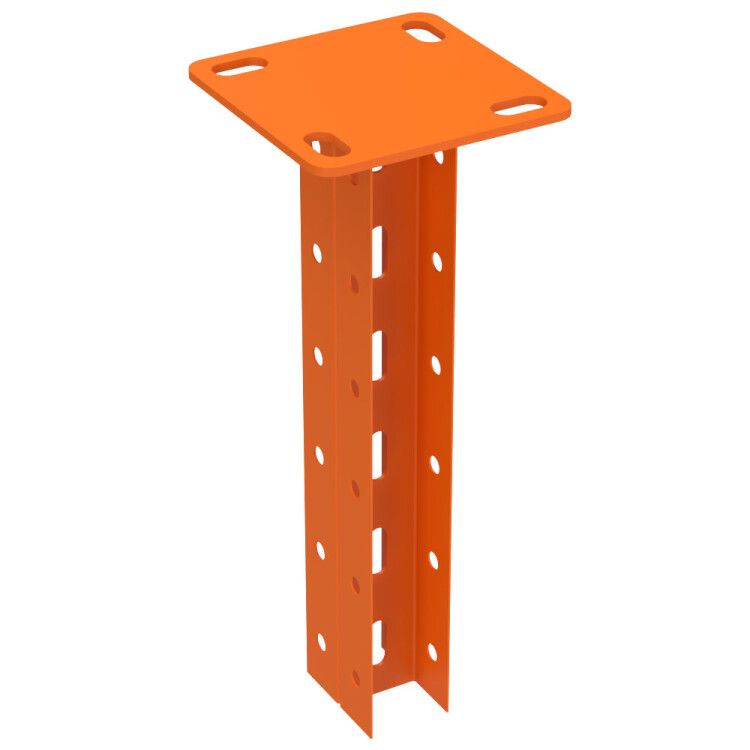

Стойка двойная П-образная 35х30х300, СПД-35х30х300 от бренда ПРОМРУКАВ - это надёжная опора для крепления кабельных систем на потолке, стене или полу. Конструкция позволяет устанавливать оборудование с двух сторон, повышая плотность трассировки КНС. Артикул pr08.2300 подходит для средних нагрузок в промышленной автоматизации.

Назначение и область применения

Стойка двойная П-образная 35х30х300, СПД-35х30х300 предназначена для монтажа кабельных сетей, трубопроводов, шинопроводов и других коммуникационных элементов. Её используют там, где требуется компактное и прочное крепление с возможностью размещения оборудования с обеих сторон. Подходит для установки на потолках, стенах и полах в цехах, на конвейерах, в распределительных щитовых и на объектах энергетики.

Технические характеристики

• Форма: двойная П-образная, два параллельных профиля соединены жёстко
• Габариты профиля: 35×30 мм
• Высота: 300 мм
• Основание (пятка): 120×120 мм, квадратная форма
• Материал: сталь, сварная конструкция
• Максимальная нагрузка: рассчитана на средние механические нагрузки (без указания точного значения - не применять для тяжёлых конструкций)

Совместимость и монтаж

Стойка двойная П-образная 35х30х300, СПД-35х30х300 крепится через отверстия в пятке 120×120 мм с помощью анкеров, дюбелей или болтов. Для фиксации к потолку рекомендуется использовать анкерные болты M8–M10. Профили 35×30 мм совместимы с крепёжными хомутиками, планками и кронштейнами стандарта 35×30 мм. Установка возможна как вертикально, так и горизонтально - зависит от направления трассы. Обязательно проверьте соответствие посадочных мест на крепёжных элементах - внутренний зазор профиля составляет около 34×29 мм.

Преимущества

• Две стороны крепления - можно одновременно закрепить две линии КНС, экономя пространство
• Жёсткая сварная конструкция - минимизирует прогиб и вибрацию
• Пятка 120×120 мм обеспечивает равномерную передачу нагрузки на поверхность
• Подходит для монтажа в условиях повышенной запылённости и влажности (при условии защиты самих кабелей)

Ограничения применения

• Не предназначен для высоконагруженных систем - например, массивных шинопроводов или тяжёлых силовых кабелей с внешним диаметром более 50 мм
• Не используется в качестве несущего элемента для людей или оборудования с ударными нагрузками
• Изделие не имеет встроенной защиты от коррозии - требует покраски или антикоррозийной обработки в агрессивных средах
• Длина 300 мм не подходит для длинных пролётов - при расстояниях более 1,5 м необходимы дополнительные точки крепления

Примеры использования

• Крепление кабельных каналов и гофр на потолке в цехе с конвейерной линией
• Установка сигнальных проводов и трубопроводов управления рядом с пультом управления
• Формирование двойной трассы для слаботочных и силовых кабелей в одном месте
• Монтаж в распределительном щите для вывода кабелей вверх/вниз

Практические советы

• Перед монтажом проверьте плоскостность пятки - деформация снижает контакт с поверхностью
• При использовании на полу убедитесь, что основание не перекашивается - используйте подкладки при неровностях
• Для продления срока службы в помещениях с влагой или маслом - окрасьте стойку двойную П-образную 35х30х300, СПД-35х30х300 эмалью по металлу
• Если нужны более длинные пролёты - выбирайте аналогичные модели с большей высотой (например, 500 или 600 мм)
• Артикул pr08.2300 - один из самых популярных в серии СПД; при замене уточняйте именно этот артикул, чтобы сохранить совместимость с существующими креплениями
