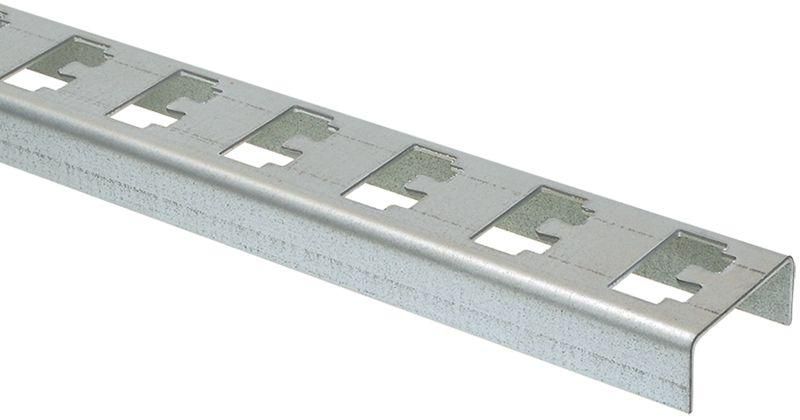

Стойка кабельная К1151 | CLW10-GEM-SK-600 IEK

Стойка кабельная К1151 от IEK предназначена для надёжного крепления кабельных трасс к стене или потолку. Эта модель из оцинкованной стали с гарантией 20 лет подходит для промышленных объектов, где важна долговечность и устойчивость к перепадам температур. Артикул clw10-gem-sk-600 соответствует серии CLW.

Назначение и область применения

Стойка кабельная К1151 используется для организации кабельных трасс на вертикальных и горизонтальных поверхностях - стенах, потолках, фермах. Применяется в помещениях с высокой влажностью, на открытых площадках, в производственных зонах. Подходит для прокладки силовых, сигнальных и управляющих кабелей на объектах энергетики, транспорта, ЖКХ и машиностроения.

Технические характеристики

• Тип изделия: стойка кабельная
• Материал: оцинкованная сталь толщиной 2,5 мм
• Защитное покрытие: горячее цинкование по ГОСТ 15150-69 (УТ1,5) + лакокрасочное покрытие У3
• Диапазон рабочих температур: от -60 C до +60 C
• Срок службы: 20 лет
• Способ монтажа: настенный
• Тип соединения: безвинтовой разъём
• Нормативный документ: ГОСТ 14918-80

Совместимость и монтаж

Стойка кабельная К1151 крепится к поверхности с помощью скобы К1157 - она входит в рекомендованный комплект. Безвинтовой разъём позволяет быстро фиксировать кабели без инструментов: достаточно вставить провода в защёлку и закрепить. Для установки требуется предварительно просверлить отверстия в несущей основе и зафиксировать скобу болтами. Максимальная нагрузка определяется количеством и типом крепёжных элементов - не превышайте допустимую массу кабельной трассы.

Безопасность и стандарты

Стойка К1151 изготовлена в соответствии с ГОСТ 14918-80, что обеспечивает совместимость с другими элементами кабельных систем. Горячее цинкование повышает коррозионную стойкость, а лакокрасочное покрытие У3 защищает от механических воздействий. Соответствие нормативам делает продукт пригодным для использования в условиях повышенной опасности.

Преимущества

• Высокая прочность благодаря толщине стали 2,5 мм и оцинкованному слою
• Устойчивость к экстремальным температурам - работает даже в холодильных камерах и на открытом воздухе зимой
• Долгий срок службы - 20 лет без замены при правильном монтаже
• Быстрый монтаж за счёт безвинтового соединения и совместимости со скобой К1157
• Не требует периодического обслуживания

Ограничения применения

• Не предназначен для крепления тяжёлых жестких труб или металлических каналов - только гибкие кабели и шнуры
• Не следует использовать в средах с постоянным контактом с кислотами, щелочами или растворителями - покрытие может повредиться
• Требуется обязательное использование скобы К1157; другие крепёжные элементы не обеспечивают гарантированную нагрузочную способность
• Не рассчитана на динамические нагрузки - например, вибрацию оборудования без демпфирования

Примеры использования

• Фиксация кабелей на стене в распределительном щите на заводе
• Прокладка сигнальных линий в холодильных комплексах
• Монтаж кабелей управления на элеваторах и конвейерах
• Установка в тоннелях метро и на железнодорожных станциях
• Кабельные трассы на внешних фасадах зданий в регионах с суровым климатом

Практические советы

• Перед монтажом проверьте соответствие диаметра кабелей внутреннему профилю стойки - не перегружайте её
• Используйте только оригинальную скобу К1157 - аналоги могут не выдерживать нагрузку
• При монтаже на бетон используйте анкерные болты M8–M10, на металл - саморезы с прессшайбой
• При работе в местах с возможным попаданием воды - контролируйте герметичность соединений между стойками
• Артикул clw10-gem-sk-600 - это одна единица стойки. Для длинных трасс потребуется несколько элементов, соединяемых безвинтовым способом
