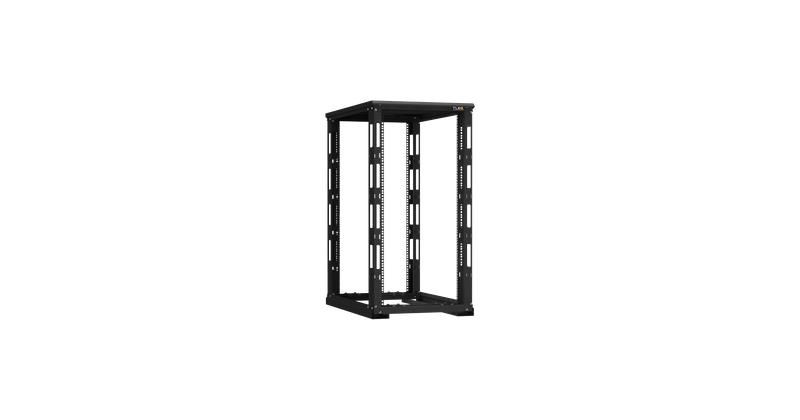

Стойка монтажная двухрамная с разборной рамой 19дюйм 24U Ш600хВ1195хГ1000мм крышей в разобран. виде черн. TLK TRD-246010-R-BK ЭКО41512

Стойка монтажная 19 дюймов 24U Ш600xВ1195xГ1000мм с крышей в разобранном виде черная от бренда TLK (артикулы trd-246010-r-bk и эко41512) предназначена для размещения серверного и коммуникационного оборудования в стандарте 19 дюймов. Конструкция выполнена в виде двухрамной системы с возможностью регулировки глубины, что обеспечивает гибкую адаптацию под оборудование различного форм-фактора.

Назначение и область применения

Стойка монтажная 19 дюймов 24U используется для организации центров обработки данных, сетевых комнат, систем автоматизации и других объектов, где требуется компактное и безопасное размещение 19-дюймового оборудования. Подходит для установки серверов, коммутаторов, маршрутизаторов, UPS, KVM-концентраторов и аналогичных устройств. Рекомендована для внутреннего использования в закрытых помещениях с ограниченным доступом персонала - стойка не оснащена замками или панелями для защиты от несанкционированного доступа.

Технические характеристики

• Высота: 1195 мм (24 U)
• Ширина внешняя: 600 мм
• Глубина внешняя: 1000 мм
• Внутренняя ширина рамы: 484 мм (стандарт 19 дюймов)
• Максимальная монтажная глубина: 1000 мм
• Регулировка глубины: шаг 75 мм и 100 мм, диапазон от 500 до 1000 мм
• Цвет: черный
• Количество уровней: 24 U (с маркировкой на вертикальных направляющих)
• Крыша: цельная, с тремя кабельными вводами (заглушки в комплекте)
• Основание: две опоры с отверстиями под анкерные болты M8
• Заземление: есть, провода включены в комплект
• Масса: не указана (зависит от материалов и комплектации)

Совместимость и монтаж

Стойка совместима с любым оборудованием, соответствующим стандарту EIA-310-D / IEC 297. Установка оборудования происходит на стандартные крепежные рейки с шагом 4.45 мм (1U = 44,45 мм). Для монтажа стойки необходимо:

• Собрать две рамы и соединить их с опорами и крышкой - все детали поставляются в разобранном виде;
• Установить стойку на ровную поверхность; при монтаже на фальшпол использовать анкерные болты M8 (не входят в комплект);
• Подключить заземляющие провода между всеми металлическими частями - они уже установлены и готовы к использованию;
• Проложить кабели через отверстия в крыше или основании; вместо заглушек можно установить щёточный ввод (дополнительно заказывается).

Регулировка глубины стойки выполняется путём перемещения рам относительно опор - отверстия на направляющих позволяют зафиксировать нужное положение. Глубина должна выбираться с учётом габаритов самого крупного устройства в стойке - минимум 10–20 мм запаса для вентиляции и обслуживания.

Безопасность и стандарты

Стойка соответствует требованиям стандарта IEC 297 для 19-дюймовой аппаратуры. Все металлические элементы соединены в единый заземляющий контур - это обеспечивает защиту от статического электричества и снижает риск поражения током при аварийных ситуациях. Несмотря на наличие заземления, стойка не имеет IP-защиты корпуса - не предназначена для помещений с высокой влажностью, пылью или агрессивной средой.

Преимущества

• Регулируемая глубина - позволяет точно подстроить стойку под оборудование, даже если оно отличается по размеру;
• Чёткая маркировка юнитов на направляющих - ускоряет монтаж и последующее обслуживание;
• Гибкий ввод кабелей - через крышу или основание, с возможностью замены заглушек на щёточные вводы;
• Фиксация к полу - предотвращает опрокидывание при нагрузках или вибрациях;
• Простая сборка - не требует специнструментов, подходит для быстрого развертывания;
• Оптимальная внутренняя ширина 484 мм - поддерживает установку широких устройств, включая некоторые модели с двойным питанием.

Ограничения применения

• Не предназначен для открытых помещений - отсутствует защита от пыли, влаги и температурных колебаний;
• Не имеет дверей, замков или панелей - не обеспечивает физическую безопасность оборудования;
• Анкерные болты M8, регулируемые опоры и ролики не входят в комплект - должны быть приобретены отдельно;
• Максимальная глубина 1000 мм - не подходит для очень длинного оборудования (например, некоторых моделей с выносными блоками питания);
• Не рассчитана на установку тяжелого оборудования свыше 1000 кг - проверяйте допустимые нагрузки на каждую рейку.

Примеры использования

• Центр обработки данных малого бизнеса - размещение 10–15 серверов и коммутаторов;
• Телефонная станция или пункт связи - установка VoIP-шлюзов, PBX, SFP-модулей;
• Производственный цех - контрольные панели, PLC-устройства, терминалы сбора данных;
• Образовательный класс IT-направленности - учебный стенд с сетевым оборудованием;
• ИТ-комнаты в офисах - хранение и управление сетевой инфраструктурой.

Практические советы

• Перед сборкой убедитесь, что место установки выдержит вес стойки + оборудование - при максимальной загрузке масса может достигать 500–700 кг;
• Используйте анкерные болты M8 для фиксации к полу - особенно важно при наличии вибраций или в районах с сейсмической активностью;
• Если планируете часто перемещать стойку - закажите поворотные ролики и регулируемые опоры отдельно; после установки ролики следует демонтировать;
• При прокладке кабелей используйте кабельные каналы внутри стойки - так будет проще обслуживать оборудование и избежать перегрева;
• Не забудьте оставить воздушный зазор 50–100 мм между задними панелями оборудования и стенкой стойки - это улучшает теплоотвод;
• Проверяйте соответствие глубины оборудования и настройки стойки - слишком большая глубина усложняет доступ к передним панелям, слишком маленькая - мешает установке.
