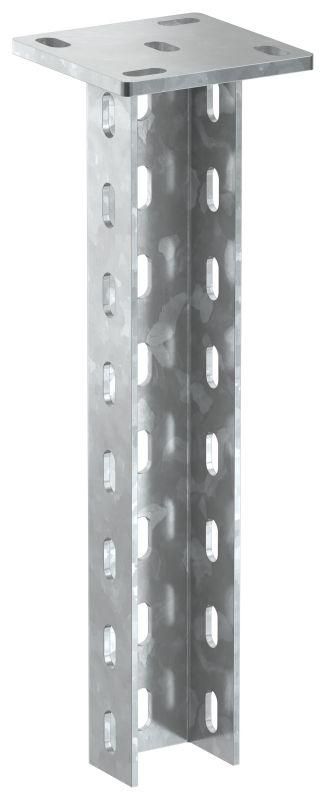

Стойка потолочная усиленная 50х70х2500-4,0 HDZ IEK | CLM51D-SP-50-70-25-40-HDZ

Стойка потолочная усиленная 50х70х2500мм от IEK (ИЭК), артикул clm51d-sp-50-70-25-40-hdz, предназначена для надёжного крепления кабельных трасс к потолкам в условиях высоких механических нагрузок и агрессивной среды. Её усиленная конструкция и оцинкованное покрытие обеспечивают долгий срок службы даже в промышленных помещениях.

Назначение и область применения

Стойка потолочная усиленная используется для подвеса кабельных каналов, лотков, трубопроводов и других элементов электроустановок к бетонным или железобетонным перекрытиям. Подходит для мест с повышенными требованиями к прочности - например, на производствах, в складских комплексах, крупных торговых центрах и объектах ЖКХ. Применяется там, где обычные подвесы не выдерживают веса массивных кабельных систем.

Технические характеристики

• Размеры стойки: 50×70 мм, длина 2500 мм
• Толщина стенки: 4 мм - обеспечивает высокую жесткость и устойчивость к деформациям
• Материал: сталь оцинкованная горячим способом - защищает от коррозии
• Цвет: светло-серый
• Подвесной стержень: 2508 мм × 120 мм × 120 мм
• Резьба на стержне: M10 - совместима с гайками и крепёжными элементами стандарта М10
• Загрузочная способность: рассчитана на значительные вертикальные нагрузки благодаря увеличенной толщине стенки

Совместимость и монтаж

Стойка потолочная усиленная совместима со всеми типами кабельных лотков и каналов, имеющими стандартные крепёжные отверстия под болты М10. Для установки требуется предварительно просверлить отверстие в потолке, закрепить анкерный болт или химический анкер, затем вкрутить стержень в основание. Стойка фиксируется на стержне с помощью гайки и шайбы. Убедитесь, что глубина заделки анкера соответствует нагрузке системы - рекомендуется использовать анкеры класса не ниже 8.8.

Безопасность и стандарты

Произведено из стали, соответствующей ГОСТ 19903 и ГОСТ 14637. Горячее цинкование выполняется по ГОСТ 1759.4, что гарантирует равномерное и плотное покрытие. Конструкция не содержит острых кромок, исключает риск повреждения изоляции кабеля при монтаже. Соответствует требованиям безопасности для электромонтажных работ в соответствии с ПУЭ.

Преимущества

• Высокая несущая способность благодаря толщине стенки 4 мм - выдерживает тяжёлые кабельные системы
• Горячее цинкование обеспечивает защиту от ржавчины даже во влажных и агрессивных средах
• Длинный стержень (2508 мм) позволяет компенсировать перепады высоты потолка до 2,5 метра
• Стандартная резьба M10 - легко заменяема и совместима с широким спектром крепёжа
• Светло-серый цвет не требует дополнительной окраски и хорошо сочетается с большинством кабельных решений

Ограничения применения

• Не предназначен для использования в качестве несущего элемента для оборудования массой более 150 кг - для таких задач нужны специализированные несущие конструкции
• Не следует применять в зонах с постоянным воздействием открытого пламени или температур выше +80 C
• Не рекомендуется для монтажа на гипсокартонные или легкопробиваемые перегородки - необходима бетонная или железобетонная основа
• При использовании в помещениях с частыми вибрациями (например, рядом с насосами или компрессорами) требуется дополнительная фиксация с демпфирующими элементами

Примеры использования

• Подвес кабельных лотков в цехах металлургических заводов
• Фиксация силовых кабелей в распределительных пунктах подземных парковок
• Крепление кабельных трасс в логистических терминалах с высокой плотностью проводки
• Обустройство электроснабжения в холодильных камерах - оцинкованная поверхность не поддаётся конденсату

Практические советы

• Перед монтажом проверьте точную длину стержня - 2508 мм включает резьбу; учтите, что часть стержня будет уходить в анкер, поэтому запасайте минимум 50–70 мм на регулировку
• Используйте две гайки на стержне: нижнюю - для фиксации стойки, верхнюю - для контргайки против самопроизвольного ослабления
• При необходимости удлинения стойки используйте только аналогичные изделия - сварка или резка нарушают целостность цинкового слоя
• Для удобства сборки можно заранее собрать модуль: стержень + стойка + гайки - так снижается время монтажа на объекте
• Проверяйте посадочный диаметр кабельного канала - он должен соответствовать внутренним размерам стойки 50×70 мм
