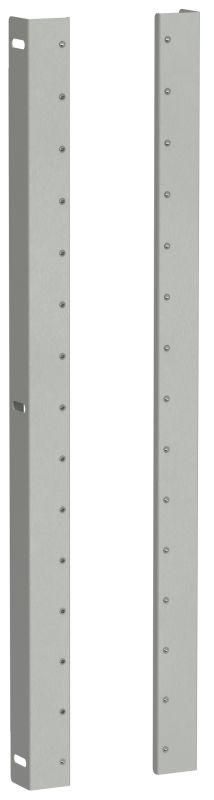

Стойка вертикальная 1200 для панелей ЛГ/ЛМА TITAN (уп.2шт) IEK TI-00D-ST-120

Стойка вертикальная 1200 для панелей ЛГ/ЛMA - это металлическая опора, предназначенная для фиксации распределительных щитов серии ЛГ и ЛМА внутри корпусов ЩМП TITAN. Артикул ti-00d-st-120 от бренда IEK обеспечивает надёжную установку панелей с DIN-рейками в промышленных и коммерческих электроустановках.

Назначение и область применения

Стойка вертикальная 1200 для панелей ЛГ/ЛМА используется исключительно для внутреннего монтажа панелей серии ЛГ и ЛМА в шкафах управления типа ЩМП TITAN. Она служит основной несущей конструкцией, на которую крепятся панели с DIN-рейками, автоматическими выключателями, контакторами и другим оборудованием. Применяется в системах автоматизации, на производстве, в энергообъектах и объектах ЖКХ, где требуется компактная и устойчивая сборка распределительных устройств.

Технические характеристики

• Высота: 1200 мм - соответствует стандартным габаритам панелей ЛГ/ЛМА;
• Материал: сталь с антикоррозийным покрытием - обеспечивает долговечность в условиях повышенной влажности и запылённости;
• Фиксация: болтовые соединения с корпусом ЩМП TITAN - позволяет жёстко закрепить стойку без деформаций;
• Рассчитана на нагрузку, эквивалентную весу полноценной панели ЛГ/ЛМА с установленными аппаратами;
• Не имеет собственных точек подключения - является исключительно механической опорой.

Совместимость и монтаж

Стойка вертикальная 1200 для панелей ЛГ/ЛМА совместима только с панелями серии ЛГ и ЛМА, предназначенными для установки в шкафы ЩМП TITAN. Монтаж выполняется путём крепления стойки к боковым стенкам корпуса ЩМП TITAN с помощью предварительно предусмотренных отверстий. Панель ЛГ/ЛМА затем устанавливается на стойку и фиксируется саморезами или специальными кронштейнами, входящими в комплект панели. Убедитесь, что все отверстия на стойке точно совпадают с отверстиями на корпусе - не допускается принудительная подгонка.

Преимущества

• Увеличивает жесткость всей конструкции шкафа - снижает риск вибраций и перекосов при работе оборудования;
• Обеспечивает равномерное распределение нагрузки от тяжёлых панелей - продлевает срок службы корпуса ЩМП TITAN;
• Упрощает сборку и сервисное обслуживание - панель можно легко извлечь для ремонта без демонтажа всего шкафа;
• Произведена в рамках серийного стандарта IEK TITAN - гарантирует взаимозаменяемость с другими элементами системы.

Ограничения применения

• Не предназначена для самостоятельного использования - требует наличия корпуса ЩМП TITAN;
• Не подходит для панелей других серий (например, ЛА, КП, ЭЩ) - даже если они имеют аналогичный размер;
• Не защищает от внешних воздействий - не заменяет степень защиты IP; применяется только во внутренней части герметичного шкафа;
• Не рассчитана на монтаж вне шкафов - не может использоваться как отдельная рама или стойка для открытых установок.

Примеры использования

• Установка панели ЛГ-400 в шкаф ЩМП TITAN на производственной линии для управления насосами;
• Монтаж панели ЛМА-800 в распределительном пункте здания для питания освещения и розеток;
• Сборка многофункционального щита в цехе с несколькими панелями ЛГ, каждая из которых крепится на свою стойку ti-00d-st-120.

Практические советы

• Перед монтажом проверьте, чтобы стойка была полностью прямой - изгиб даже на 1–2 мм может затруднить установку панели;
• Используйте только те болты, которые указаны в руководстве по сборке ЩМП TITAN - другие могут повредить резьбу или не обеспечить нужную плотность;
• Если планируете устанавливать несколько панелей, расположите стойки с одинаковым шагом - так проще будет провести кабельную трассировку;
• Не используйте стойку ti-00d-st-120 в качестве точки заземления - для этого есть отдельные шины в корпусе ЩМП TITAN.
