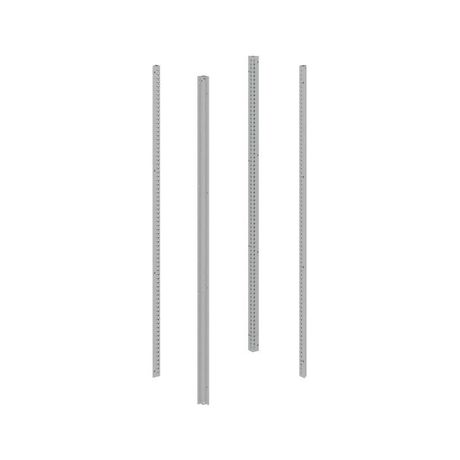

Стойка вертикальная для шкафов nCQE высотой 2000мм RAL7035 (уп.4шт) DKC R5NKMN20 ДКС

Вертикальные стойки DKC (ДКС) серии RAM block CQE высотой 2000 мм - это базовые элементы для сборки силовых и автоматизационных шкафов. Комплект из четырёх стоек обеспечивает жёсткий металлический каркас, совместимый со всеми компонентами системы nCQE. Артикул r5nkmn20 соответствует стандартному решению для промышленных объектов.

Назначение и область применения

Стойки используются для формирования каркаса шкафов управления, распределительных щитов и систем релейной защиты. Применяются там, где требуется повышенная механическая надёжность: на заводах, в энергообъектах, на транспорте, в условиях вибраций и перепадов температур. Подходят для сборки шкафов с плотной комплектацией - с множеством модулей, реле, контакторов и кабельных трасс.

Технические характеристики

• Высота: 2000 мм
• Профиль: 50 мм (стандартный размер для совместимости с другими элементами серии)
• Материал: сталь толщиной 1,5 мм с оцинковкой
• Покрытие: порошковое, цвет RAL 7035 (серый)
• Количество в комплекте: 4 штуки
• Статическая нагрузка на весь шкаф: до 1 тонны
• Нагрузка на монтажную плату: до 600 кг
• Нагрузка на двери: до 100 кг
• Сейсмостойкость: 9 баллов
• Вибростойкость: класс M40
• Степень защиты IP65 (при правильной сборке с уплотнителем)

Совместимость и монтаж

Стойки совместимы со всей серией RAM block CQE: подходят для крепления передних и задних панелей, боковых стенок, крыши и основания. Крепление осуществляется через винты - отверстия расположены по двум уровням перфорации, что позволяет фиксировать оборудование на любой высоте. Петли дверей устанавливаются снаружи стоек - это исключает необходимость внутреннего доступа при сборке. Узлы крепления поддерживают многократную сборку/разборку без потери точности.

Безопасность и стандарты

• Сертификаты: Российский морской регистр судоходства (РМРС), Российский речной регистр (РКО)
• Соответствие требованиям к оборудованию для опасных зон с вибрацией и влагой
• Исполнение IP65 достигается при использовании непрерывного уплотнителя и герметичной сборки всех панелей

Преимущества

• Две зоны перфорации позволяют гибко размещать крепления оборудования - удобно при изменении компоновки
• Сварной каркас крыши и основания повышает жёсткость всей конструкции, снижает риск деформации
• Система предфиксации панелей ускоряет сборку - не требует постоянного удерживания деталей
• Порошковое покрытие устойчиво к царапинам, коррозии и химическим воздействиям
• Поддерживаются крупные партии и быстрая доставка за счёт масштабного производства DKC

Ограничения применения

• Не предназначены для самостоятельного использования - требуют комплектации другими элементами системы nCQE (панели, крыша, основание)
• Не рекомендованы для внешней установки без полноценного корпуса - даже при IP65 открытые кромки могут подвергаться осадкам
• При монтаже необходимо соблюдать допуск по посадочному диаметру - профиль 50 мм должен точно совпадать с остальными элементами
• Запрещено использовать в средах с агрессивными химическими испарениями (например, кислотные пары) - порошковое покрытие не выдерживает длительного воздействия таких веществ

Примеры использования

• Щиты управления насосными станциями на водоканалах
• Шкафы релейной защиты на подстанциях
• Автоматические линии на пищевых и фармацевтических предприятиях
• Оборудование для морских и речных судов (по сертификатам РМРС и РКО)
• Контроллеры на конвейерах с высокой вибрацией

Практические советы

• Перед сборкой проверьте, чтобы все четыре стойки имели одинаковый уровень перфорации - это гарантирует горизонтальное положение панелей
• При креплении тяжёлых компонентов (например, частотных преобразователей) используйте оба уровня перфорации - равномерно распределяйте нагрузку
• Не затягивайте винты слишком сильно - это может деформировать профиль и нарушить геометрию шкафа
• Для работы в сырых помещениях обязательно используйте уплотнители, входящие в комплект nCQE - они обязательны для достижения IP65
• Артикул r5nkmn20 всегда заказывается комплектом из 4 штук - одиночная замена невозможна без нарушения симметрии конструкции
