Стойка задняя для шкафов CQE N В=2000 мм, комплект 1 шт. | R5NPH20 DKC ДКС

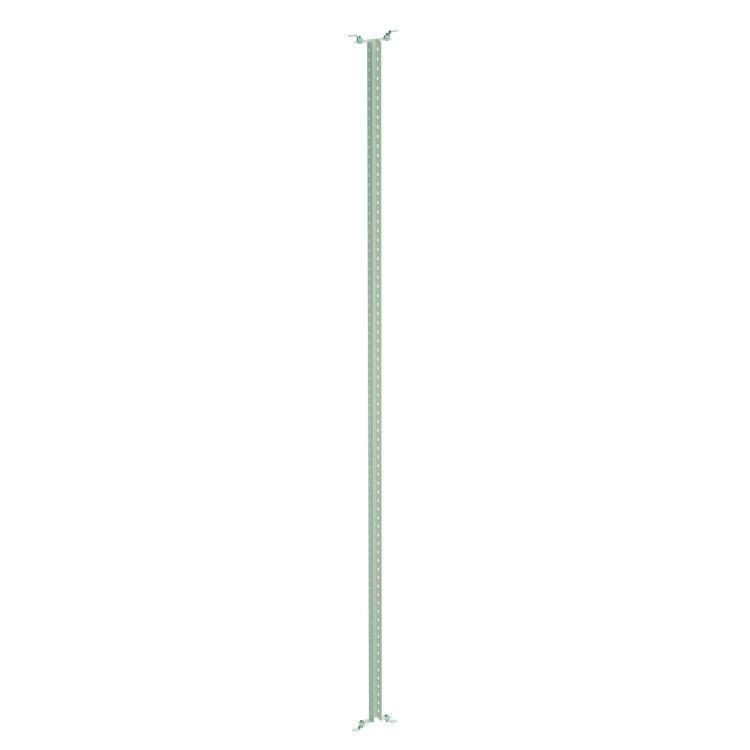

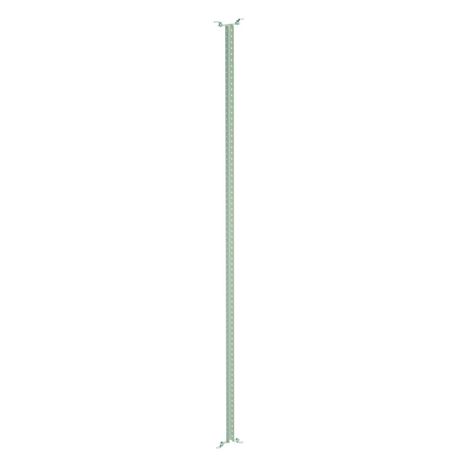

Стойка задняя для шкафов CQE N, высота 2000 мм, комплект 1 шт. от бренда DKC (ДКС) - металлическая опора, предназначенная для укрепления задней части шкафа и обеспечения жесткости конструкции при установке внутренних элементов. Артикул r5nph20 используется в сериях RAM power для сборки распределительных щитов и силовых шкафов.

Назначение и область применения

Стойка задняя для шкафов CQE N служит дополнительным элементом крепления, который повышает прочность корпуса шкафа при нагрузках на заднюю стенку. Она применяется внутри шкафов серии CQE N высотой 2000 мм для фиксации монтажных планок, DIN-рейок, трансформаторов, автоматических выключателей и других устройств, которые требуют надежного основания. Особенно актуальна при плотном расположении оборудования или при необходимости увеличить жесткость конструкции.

Технические характеристики

• Тип изделия: стойка вертикальная
• Высота: 2000 мм
• Материал: сталь
• Исполнение: монтажный уголок
• Цвет: естественный цвет (без покрытия)
• Комплектация: 1 штука
• Серия совместимости: RAM power
• Артикул: r5nph20

Совместимость и монтаж

Стойка задняя для шкафов CQE N совместима исключительно со шкафами серии CQE N высотой 2000 мм. Устанавливается на задние направляющие шкафа с помощью болтов или заклепок - требуется предварительное сверление отверстий в соответствии с имеющимися крепежными отверстиями на раме шкафа. Монтажный уголок позволяет легко зафиксировать стойку перпендикулярно задней стенке, обеспечивая равномерную передачу нагрузки. Для удобства сборки рекомендуется использовать комплект крепежа, предусмотренного производителем шкафа.

Преимущества

• Увеличивает жесткость конструкции шкафа при установке тяжелых компонентов
• Обеспечивает точное позиционирование оборудования по вертикали
• Не требует сложных инструментов для установки
• Произведена из стали - обеспечивает долговечность даже при механических воздействиях
• Решение стандартизировано под серию RAM power - гарантирует взаимозаменяемость с другими элементами системы

Ограничения применения

• Подходит только для шкафов CQE N высотой 2000 мм - несовместима с моделями другой высоты или серии
• Не имеет антикоррозийного покрытия - не рекомендуется для использования во влажных, агрессивных средах без дополнительной защиты
• Не является самостоятельным несущим элементом - должна использоваться только как дополнение к основному корпусу шкафа
• Не предусматривает регулировку положения - фиксированная высота и геометрия

Примеры использования

• Установка в силовых шкафах с большим количеством автоматических выключателей и контакторов
• Фиксация DIN-реек с термореле и контроллерами в промышленных системах управления
• Поддержка трансформаторов и реактивных элементов в распределительных пунктах
• Усиление задней части шкафа при монтаже вибрационного оборудования

Практические советы

• Перед монтажом проверьте соответствие отверстий на стойке и на раме шкафа - несоответствие может потребовать доработки
• Если шкаф будет установлен в помещении с повышенной влажностью, рекомендуется нанести на стойку защитный состав (например, цинкосодержащую краску)
• Не используйте стойку как опору для веса всего шкафа - она не рассчитана на внешние нагрузки
• При сборке нескольких стоек одновременно соблюдайте параллельность - это важно для правильной установки рейок и оборудования
• Артикул r5nph20 всегда указывается в документации по шкафу - сохраните его для заказа запасных частей
