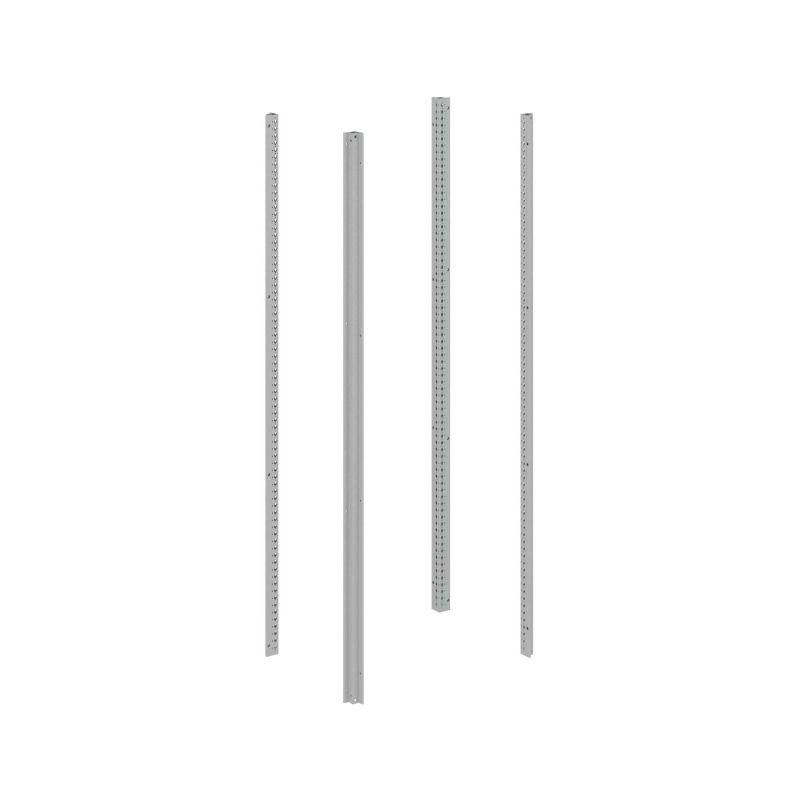

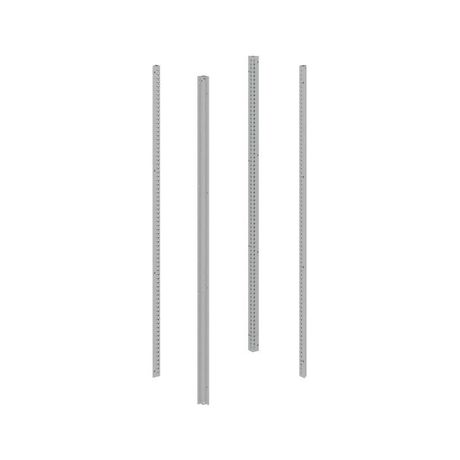

Стойки вертикальные для шкафов CQE N высотой 2200 мм 4 шт RAL7035 | R5NKMN22 DKC ДКС

Вертикальные стойки nCQE от DKC (арт. r5nkmn22) - это базовые элементы сборки силовых и автоматизированных шкафов, обеспечивающие жесткую металлическую раму для крепления оборудования. Комплект из четырёх стоек высотой 2200 мм совместим со всеми компонентами серии RAM block и рассчитан на работу в условиях промышленной среды.

Назначение и область применения

Стойки nCQE используются для формирования каркаса шкафов управления, распределительных щитов и систем автоматизации. Подходят для монтажа реле, контакторов, PLC, преобразователей частоты, клеммных колодок и других компонентов внутри шкафов. Применяются в энергетике, машиностроении, транспорте, водоснабжении и на объектах с повышенными требованиями к надёжности - особенно там, где важна защита от пыли, влаги и механических воздействий.

Технические характеристики

• Высота: 2200 мм
• Профиль: 50 мм (стандартный размер для совместимости с другими элементами RAM block)
• Материал: сталь толщиной 1,5 мм с цинковым покрытием и порошковой окраской
• Цвет: серый (RAL 7035)
• Способ крепления: винтовое (с использованием болтов и гаек)
• Тип исполнения: системный - предназначены исключительно для сборки в составе модульной системы RAM block
• Нагрузка: до 1 тонны на весь шкаф, до 600 кг на монтажную плату, до 100 кг на двери
• Защита: IP65 при правильной сборке с уплотнителем
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Виброустойчивость: класс M40

Совместимость и монтаж

Стойки nCQE совместимы только с комплектующими серии RAM block: панелями, крышками, основаниями, дверями и фиксаторами. Каждая стойка имеет двойной ряд перфораций - позволяет крепить оборудование на любой высоте без ограничений по шагу. Установка петель дверей выполняется через отверстия с внешней стороны - это ускоряет сборку и исключает необходимость демонтажа внутренних элементов. Для сборки требуется только набор винтов и гаек, входящих в комплектацию шкафа. Непрерывный уплотнитель по периметру обеспечивает герметичность при замыкании корпуса.

Безопасность и стандарты

• Соответствует требованиям ГОСТ Р 51321.1 (шкафы низковольтные)
• Сертифицировано Российским морским регистром судоходства (РМРС)
• Подтверждено соответствие Российскому речному регистру (РКО)
• Соблюдены нормы по вибрационной и сейсмической устойчивости

Преимущества

• Две зоны перфорации позволяют равномерно распределить вес оборудования и легко менять расположение компонентов после монтажа
• Сварной каркас крыши и основания повышает жёсткость всей конструкции, снижая риск деформации при нагрузках
• Система предфиксации панелей уменьшает время сборки на 30–40%
• Порошковое покрытие защищает от коррозии, царапин и химических воздействий
• Готовые решения для быстрой замены деталей - широкий ассортимент аксессуаров в наличии

Ограничения применения

• Не подходят для самостоятельной сборки вне системы RAM block - требуют точного соответствия другим элементам серии
• Не рекомендованы для открытых площадок без защиты от прямого попадания осадков - даже при IP65 требуется наличие крыши и герметичных дверей
• Запрещена сварка или термическая обработка стоек - это нарушает антикоррозийное покрытие и снижает несущую способность
• Не допускается использование с другими типами стоек (например, от других производителей) - возможны проблемы с выравниванием и герметичностью

Примеры использования

• Щиты управления насосными станциями в водоканалах
• Автоматические панели на конвейерах пищевой промышленности
• Распределительные шкафы на морских судах и речных причалах
• Контрольные пункты на железнодорожных станциях
• Шкафы релейной защиты в подстанциях 6–35 кВ

Практические советы

• Перед сборкой проверьте, что все четыре стойки имеют одинаковую высоту - отклонение более 1 мм может вызвать перекос дверей
• Используйте только оригинальные крепёжные элементы DKC - другие могут иметь неверный шаг резьбы или меньшую прочность
• При монтаже тяжёлого оборудования (более 200 кг) обязательно используйте нижний уровень перфорации - он усилен и лучше воспринимает нагрузку
• Для работы в агрессивных средах (высокая влажность, солевые брызги) регулярно проверяйте состояние уплотнителей - они должны плотно прилегать ко всем панелям
• Артикул r5nkmn22 всегда заказывается комплектом из 4 штук - одна стойка не используется самостоятельно
