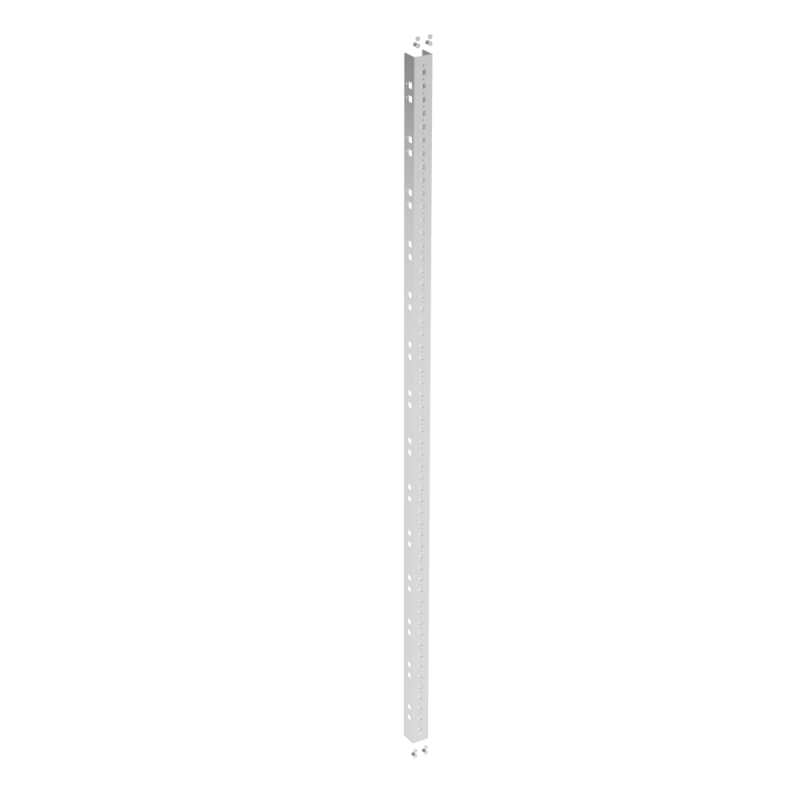

Стойки вертикальные дополнительные В=2200мм (1921мм) 1кмп=2шт | 307590 КЭАЗ

Стойки вертикальные дополнительные В=2200мм (1921мм), комплект 2шт. от КЭАЗ предназначены для укрепления и расширения рамных конструкций в шкафах управления. Эти стойки используются совместно с корпусами серии OptiBox M и обеспечивают надёжную фиксацию оборудования внутри панели.

Назначение и область применения

Стойки вертикальные дополнительные В=2200мм (1921мм), комплект 2шт. применяются для установки функциональных модулей, реле, автоматических выключателей, преобразователей частоты и других устройств внутри силовых шкафов. Они усиливают жесткость конструкции при сборке крупных панелей, особенно когда требуется увеличить высоту монтажного поля. Подходят для промышленной автоматизации, энергетики, транспорта и пищевой промышленности.

Технические характеристики

• Высота: 2200 мм (полная), 1921 мм - рабочая часть для крепления
• Количество в комплекте: 2 штуки
• Материал: оцинкованная сталь толщиной 1,5 мм
• Исполнение: монтажный уголок - профиль с перфорацией для крепления на болты и саморезы
• Цвет: естественный (цвет оцинковки)
• Тип крепления: через отверстия в боковых гранях

Совместимость и монтаж

Стойки вертикальные дополнительные В=2200мм (1921мм), комплект 2шт. совместимы со всеми корпусами серии OptiBox M от КЭАЗ. Устанавливаются параллельно основным стоек шкафа, фиксируются болтами к горизонтальным направляющим или угловым планкам. Перфорация позволяет регулировать положение крепёжных элементов по высоте. Для монтажа требуются стандартные инструменты: отвёртки, ключи, сверло 4–5 мм. Необходимо соблюдать шаг отверстий - он соответствует стандартному шагу 25 мм.

Преимущества

• Увеличивают внутреннее пространство шкафа за счёт высоты 1921 мм активной зоны
• Оцинкованная сталь обеспечивает коррозионную стойкость без покраски
• Жёсткая конструкция снижает вибрацию и деформацию при нагрузках
• Легко комбинируются с другими элементами OptiBox M - не требуют адаптеров
• Не требуют специального обслуживания в процессе эксплуатации

Ограничения применения

• Не подходят для наружной установки - не имеют защиты IP
• Рабочая температура ограничена нормальными условиями эксплуатации (не выше +40C)
• Не рекомендованы для установки в средах с повышенной химической агрессивностью (например, кислотные испарения)
• Не являются несущими элементами для тяжёлых устройств массой более 80 кг каждая - требуется дополнительная опора

Примеры использования

• Установка в шкафах управления насосными станциями
• Формирование двухъярусных секций в панелях АСУ ТП
• Добавление места для терморегуляторов и блоков питания в щитах HVAC
• Расширение шкафа после первичной сборки - например, при замене старого оборудования на более крупное

Практические советы

• Перед монтажом проверьте, что посадочные отверстия в горизонтальных планках совпадают с перфорацией стоек - допуск +-1 мм
• При использовании в условиях влажности дополнительно смажьте резьбу антивибрационной смазкой
• Не используйте эти стойки вместо базовых - они служат исключительно для дополнения
• При заказе убедитесь, что выбран именно комплект из 2 штук - одна стойка не обеспечит устойчивости
• Артикул 307590 всегда указывает на комплект из двух стоек; при необходимости одной - запросите отдельную деталь у производителя
