Стойка вертикальная В=2200мм без доп. креплений (уп.4шт) RAL9005 DKC R5KMN22B ДКС

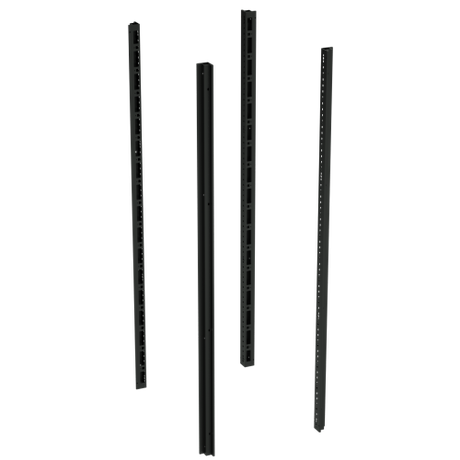

Стойка вертикальная, высота 2200 мм, без дополнительных креплений, комплект 4 шт, цвет RAL9005, серия CQE (ДКС) - это базовый элемент сборного 19-дюймового серверного шкафа серии CQE от DKC. Четыре такие стойки формируют прочный металлический каркас, на который крепятся направляющие, боковые панели и оборудование. Артикул r5kmn22b соответствует стандартной модели для установки в центрах обработки данных, офисах и производственных помещениях.

Назначение и область применения

Стойка вертикальная, высота 2200 мм, без дополнительных креплений, комплект 4 шт, цвет RAL9005, серия CQE (ДКС) используется исключительно как несущий элемент в составе напольных 19-дюймовых IT-шкафов серии CQE. Она не предназначена для самостоятельного крепления оборудования или автономной установки. Применяется там, где требуется надежная фиксация серверов, коммутаторов, UPS и другого сетевого оборудования - в дата-центрах, телекоммуникационных пунктах, системах автоматизации и контролируемых средах.

Технические характеристики

• Высота: 2200 мм
• Шаг перфорации: 25 мм - позволяет гибко регулировать расположение кронштейнов и крепежа
• Производительность по нагрузке: до 1500 кг (распределённая масса всего собранного шкафа)
• Толщина стали: 1,5 мм - обеспечивает достаточную жёсткость при минимальном весе
• Цвет: RAL 9005 (матовый чёрный)
• Покрытие: порошковое - устойчиво к механическим повреждениям и коррозии
• Число модулей: 47 U - соответствие стандартному интервалу для 19" устройств
• Форма профиля: с шестью рёбрами жёсткости - снижает деформацию под нагрузкой
• Габариты профиля: 50 мм - типичный размер для совместимых крепёжных элементов

Совместимость и монтаж

Стойка вертикальная, высота 2200 мм, без дополнительных креплений, комплект 4 шт, цвет RAL9005, серия CQE (ДКС) совместима **только** с другими деталями серии CQE: крышкой и основанием того же производства. Крепится через предварительно выполненные резьбовые отверстия в нижней и верхней частях профиля. Для сборки требуются болты M8, которые **не входят** в комплект. Монтаж выполняется строго перпендикулярно плоскостям основания и крыши - точность положения гарантируется конструкцией этих элементов, имеющих ориентировочные выступы и пазы. Нельзя использовать эти стойки с продукцией других брендов или серий, даже при одинаковой высоте и стандарте 19”.

Безопасность и стандарты

Изделие соответствует требованиям ETSI EN 300 019-2-1 для IT-оборудования в условиях эксплуатации. Серия CQE спроектирована с учётом норм безопасности для рабочих зон класса IP20. Открытые кромки профиля защищены от острых участков, однако рекомендуется использование средств защиты при работе с инструментами во время сборки.

Преимущества

• Увеличенная жёсткость благодаря шести рёбрам - меньше прогиба при максимальной нагрузке
• Перфорация с шагом 25 мм - удобна для точной настройки мест крепления оборудования
• Порошковое покрытие - долговечнее обычной краски, не царапается при перемещении оборудования
• Стандартная высота 2200 мм - оптимальна для большинства серверных решений
• Совмещаемость с оригинальным основанием и крышкой - минимизирует риск сборочных ошибок

Ограничения применения

• Не применяется вне системы CQE - несовместима с шкафами других производителей
• Не содержит крепёж - необходимо закупать болты M8 отдельно
• Не предназначен для настенной установки или внешнего монтажа
• Запрещено сверлить новые отверстия в профиле - нарушает целостность несущей способности
• Не рассчитана на работу в условиях повышенной влажности, открытых площадках или агрессивных химических средах

Примеры использования

• Сборка серверного шкафа в дата-центре для размещения 4U/8U серверов и коммутаторов
• Установка в помещении связи оператора мобильной сети - для размещения BSC/RNC оборудования
• Конфигурация контрольного щита на заводе с PLC, I/O-модулями и источниками питания
• Обустройство малого IT-пункта в административном здании - для маршрутизаторов и NAS

Практические советы

• Перед сборкой проверьте наличие всех четырёх стоек - они обязательны для равномерного распределения нагрузки
• Используйте только болты M8 с подходящими гайками и шайбами; избегайте самонарезающих винтов
• При затяжке используйте динамометрический ключ - момент около 12–15 Нм достаточно для плотного соединения без деформации
• Убедитесь, что основание и крыша также принадлежат серии CQE - другие элементы могут иметь отличную геометрию крепления
• При необходимости замены одной стойки - заказывайте ту же модель r5kmn22b, чтобы сохранить точность сборки
