Стол универсальный с комплектом шинообрабатывающего оборудования СШО-200 NEO серия - 85684 КВТ

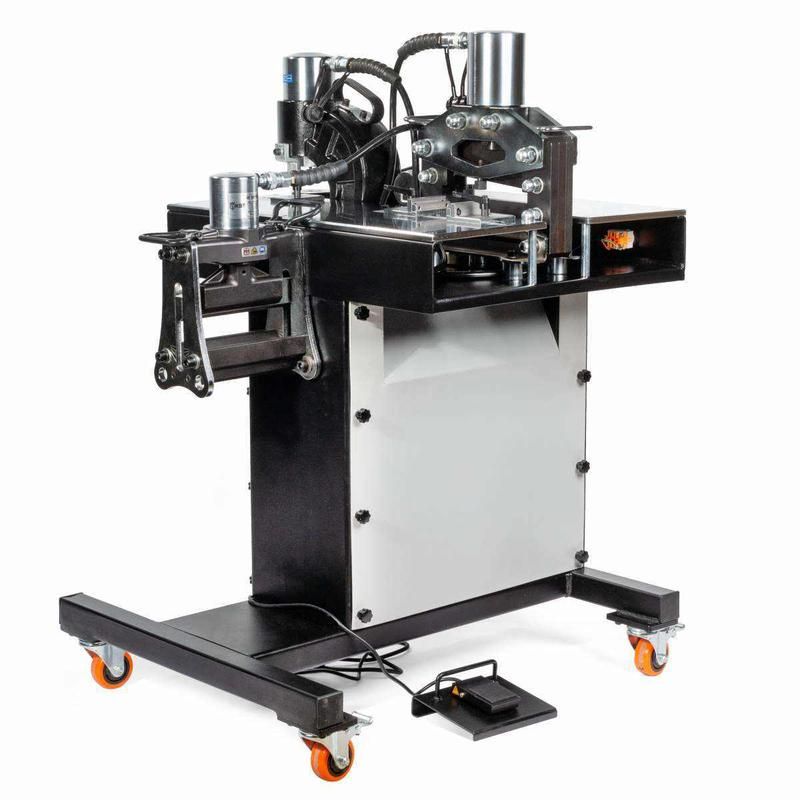

Стол универсальный с комплектом шинообрабатывающего оборудования СШО-200 NEO, КВТ - это компактная станционная система для точечной обработки медных и алюминиевых шин: резки, перфорации и гибки. Устройство предназначено для мастерских, электромонтажных организаций и цехов, где требуется быстрая подготовка шин под сборку распределительных устройств. Комплект СШО-200 NEO, КВТ позволяет выполнять все операции на одном рабочем месте без необходимости перестановки инструментов.

Назначение и область применения

Стол универсальный с комплектом шинообрабатывающего оборудования СШО-200 NEO, КВТ предназначен для обработки электротехнических шин шириной до 200 мм. Подходит для работы с медными и алюминиевыми шинами толщиной до 10 мм. Идеально используется при монтаже силовых щитов, подстанций, систем заземления и других объектов, требующих точного сверления, резки и формования шин.

Технические характеристики

• Максимальная толщина обрабатываемой шины: 10 мм
• Максимальный диаметр отверстий: 20 мм
• Давление гидравлической системы: 700 бар (70 МПа)
• Производительность насоса: 2,2 л/мин (1-я ступень), 0,2 л/мин (2-я ступень)
• Объём маслобака: 5 литров
• Напряжение питания: 230 В / 50 Гц
• Размеры рабочего стола: 850 × 700 × 1200 мм
• Вес брутто: 278 кг
• Габариты упаковки: 1000 × 790 × 1350 мм
• Управление: ножная педаль
• Автоматический сброс давления (АСД): есть

Совместимость и монтаж

Стол универсальный с комплектом шинообрабатывающего оборудования СШО-200 NEO, КВТ поставляется полностью собранным. Для запуска достаточно подключить оборудование к сети 230 В. Пресс-блоки (ШГ-200 NEO, ШР-200 NEO, ШД-110 NEO) установлены на столе и готовы к работе. Переключение между операциями происходит механически - каждый пресс работает по очереди, исключает случайную активацию другого инструмента. Сменные перфоформы (МПШО-6/8/10/12/16/20) фиксируются в прессе без инструментов - замена занимает менее минуты.

Безопасность и стандарты

Система оснащена механизмом автоматического сброса давления (АСД), который предотвращает перегрузку гидравлики при заклинивании или некорректном положении шины. Электрооборудование соответствует требованиям безопасности для сетей 230 В. Работа осуществляется через ножную педаль - обеспечивает безопасное удалённое управление и свободные руки оператора. Не имеет сертификатов CE или GOST, так как является профессиональным оборудованием для внутреннего использования в условиях производства.

Преимущества

• Три функции в одной системе: резка, перфорация и гибка - снижает время подготовки шин на 60–70%
• Гидравлический привод обеспечивает равномерное усилие без рывков, что важно для сохранения целостности материала
• Ножное управление повышает удобство и безопасность - оператор не держит инструмент руками
• Сменные матрицы позволяют работать с отверстиями от 6 до 20 мм без замены всего пресса
• Компактный стол с жёсткой рамой минимизирует вибрацию при работе

Ограничения применения

• Не подходит для обработки шин шириной более 200 мм - пресс-блоки рассчитаны именно на этот максимум
• Максимальная толщина - 10 мм; попытки обработать более толстые материалы приведут к выходу из строя прессов
• Требуется регулярная проверка уровня масла и герметичности гидросистемы - не допускается работа при утечках
• Не предназначен для непрерывной нагрузки: после 15–20 циклов рекомендуется пауза 5–10 минут для охлаждения гидравлики
• Не работает от 12/24 В постоянного тока - необходима сеть 230 В переменного тока

Примеры использования

• Подготовка шин для сборки распределительных щитов 0,4 кВ - вырезание контуров, сверление крепёжных отверстий, изгиб под углом 90°
• Монтаж систем заземления: резка шин на нужную длину, перфорация под болты M10–M16
• Изготовление ответвлений в силовых цепях: гибка шины вокруг трубопровода с последующим сверлением
• Ремонтные работы на подстанциях - замена повреждённых участков шин с минимальным демонтажом

Практические советы

• Перед началом работы всегда проверяйте уровень масла - недостаток жидкости вызывает перегрев и отказ насоса
• Выбирайте перфоформу точно по диаметру отверстия - использование меньшей матрицы увеличивает риск деформации шины
• При гибке шин толщиной 8–10 мм используйте опорную плиту - она входит в комплект и предотвращает провисание
• Часто используемые матрицы смазывайте графитовой смазкой - это продлевает срок службы и улучшает качество отверстий
• При хранении снимите перфоформы и храните их в сухом месте - влага вызывает коррозию и затрудняет установку
• Убедитесь, что место установки стола СШО-200 NEO, КВТ имеет прочный пол - вес 278 кг требует устойчивой основы
