КМ LO17081 Профиль-Страт перфорированный 41х41 L3000 сталь 2.5мм STPU41-41-3000 3P тройная перфорация КМ-Профиль

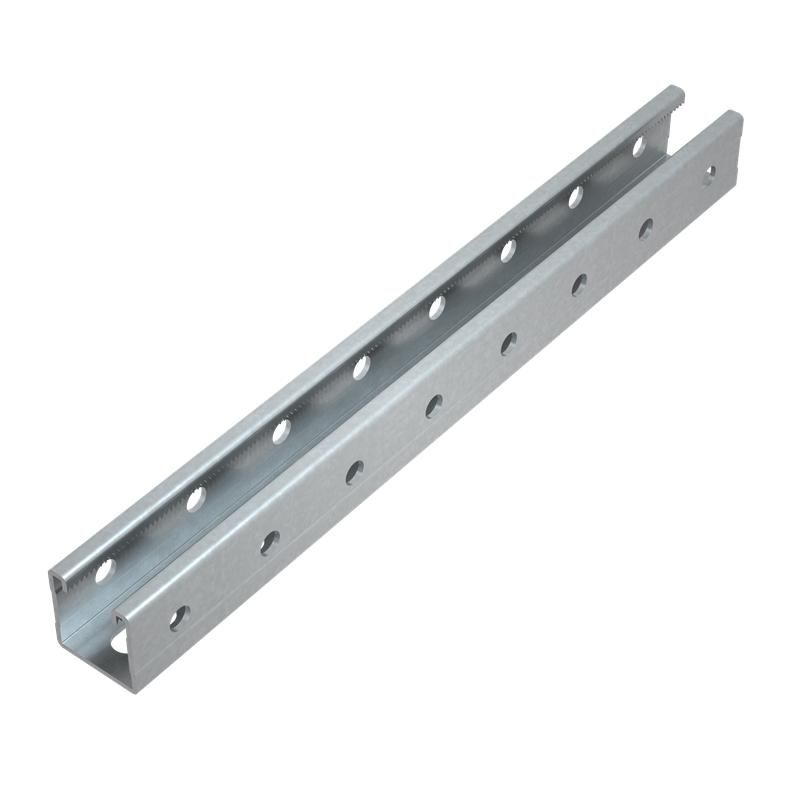

Профиль перфорированный 41х41 мм L3000 мм толщина 2,5 мм (тройная перфорация) КМ-профиль - это универсальный несущий элемент из оцинкованной стали, предназначенный для сборки кабельных трасс, инженерных коммуникаций и опорных конструкций без сварки. Благодаря тройной перфорации и наличию зубцов, он обеспечивает быстрое и надёжное крепление компонентов системы, особенно в условиях сухих внутренних помещений.

Назначение и область применения

Профиль перфорированный 41х41 мм L3000 мм толщина 2,5 мм (тройная перфорация) КМ-профиль применяется для создания жёстких, разборных конструкций, где требуется высокая механическая нагрузка и возможность модульного расширения. Подходит для:

• монтажа кабельных лотков и каналов;
• фиксации трубопроводов, воздуховодов, шинопроводов;
• сборки каркасов промышленных фальш полов;
• устройства опорных рам для оборудования на заводах, в цехах, серверных помещениях.

Изделие рассчитано на работу в сухих и умеренно агрессивных средах, согласно климатическому исполнению У1/УХЛ1/УХЛ3. Не рекомендуется для открытых площадок, зон с постоянным воздействием воды, химикатов или солевых растворов.

Технические характеристики

• Размеры: 41×41 мм, длина 3000 мм
• Толщина стенки: 2,5 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Покрытие: равномерный цинковый слой, обеспечивающий коррозионную стойкость
• Перфорация: три ряда отверстий по всей длине - с двух боков и снизу; шаг и диаметр соответствуют стандартным крепёжным элементам
• Ширина слота: 30 мм - позволяет использовать стандартные крепления типа “ласточкин хвост”
• Зубья: есть - обеспечивают самоблокировку при установке крепёжных элементов
• Цвет: серый (естественный цвет оцинкованной стали)
• Огнестойкость: да - материал не поддерживает горение, сохраняет форму при температуре до 600 C

Совместимость и монтаж

Профиль перфорированный 41х41 мм L3000 мм толщина 2,5 мм (тройная перфорация) КМ-профиль совместим с крепёжными элементами, имеющими зацепы шириной до 30 мм: например, с закладными гайками, болтовыми кронштейнами, угловыми креплениями и крепёжными планками серии KM-PROFIL.

Монтаж выполняется без сварки. Для сборки используются:

• закладные гайки - вставляются в слот и фиксируются при затяжке болта;
• болты M6–M10 - с гайками и шайбами;
• угловые и прямые соединители - для формирования каркаса.

При монтаже важно соблюдать равномерное распределение нагрузки. Максимальная допустимая нагрузка зависит от длины пролёта и количества точек крепления - для длинных участков (>2 м) требуются дополнительные опоры.

Безопасность и стандарты

Профиль перфорированный 41х41 мм L3000 мм толщина 2,5 мм (тройная перфорация) КМ-профиль соответствует требованиям ГОСТ 15150-69 по климатическим условиям и ГОСТ 14918-80 по огнестойкости металлических конструкций. Цинкование по методу Сендзимира гарантирует однородное покрытие и долговечность в соответствии с ISO 1461.

Преимущества

• Высокая несущая способность благодаря толщине 2,5 мм и форме C-профиля
• Тройная перфорация - удобство крепления с любой стороны, без переворота профиля
• Наличие зубьев - исключает проскальзывание крепёжных элементов
• Отсутствие сварки - снижение времени монтажа, возможность демонтажа и переиспользования
• Оцинкованное покрытие - устойчивость к коррозии в помещениях с нормальной влажностью
• Готовый к использованию - не требует дополнительной обработки перед установкой

Ограничения применения

• Не предназначен для наружного монтажа - даже при наличии оцинковки не выдерживает длительного воздействия осадков, соли, перепадов температур ниже -40 C
• Не рекомендуется в контакте с кислотами, щелочами, соляными туманами - возможна локальная коррозия
• Не следует использовать в качестве основы для тяжёлого оборудования без расчётной проверки прогиба и деформаций
• При частом перемещении крепёжных элементов возможно износ отверстий - не более 3–5 циклов перебора

Примеры использования

• Каркас фальшпола в серверной комнате - профили укладываются параллельно, крепятся к полу анкерами, поверх монтируются решётчатые плиты
• Подвесная система для кабельных лотков в цеху - несколько профилей КМ-профиль установлены вертикально, между ними фиксируются лотки через закладные гайки
• Опора для шинопровода в распределительном пункте - два профиля образуют U-образную раму, в которую вставляется корпус шинопровода

Практические советы

• При заказе учтите, что длина 3000 мм - максимальная. Для длинных трасс используйте стыковку нескольких профилей с помощью соединителей
• Для точного расположения отверстий - ориентируйтесь на слот 30 мм: он стандартизирован под большинство крепёжных систем
• Проверьте посадочные места перед установкой - иногда на кромках остаются острые заусенцы, которые можно удалить напильником
• При работе в помещениях с повышенной влажностью (например, пищевые цеха) дополнительно смажьте контактные поверхности антикоррозийной смазкой
• Артикулы stpu41-41-3000 3p, stpu41*41*3000 3p и lo17081 - все они относятся к одному изделию: Профиль перфорированный 41х41 мм L3000 мм толщина 2,5 мм (тройная перфорация) КМ-профиль
