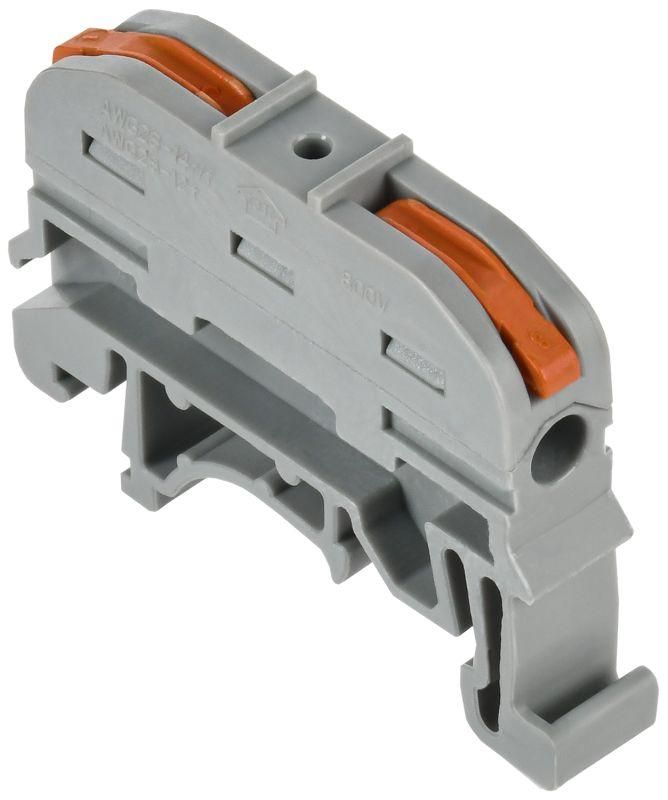

Строительно-монтажная клемма СМК 222-4111D проходная на DIN-рейку (4шт/упак) IEK - UKZ20-4111D-004

Строительно-монтажная клемма СМК 222-4111D проходная на DIN-рейку (4 шт/упак) от IEK обеспечивает быстрое и надёжное соединение проводов без инструментов, идеально подходя для распределительных щитов, автоматических систем и объектов жилищного и промышленного строительства.

Назначение и область применения

Строительно-монтажная клемма СМК 222-4111D проходная на DIN-рейку (4 шт/упак) используется для создания временных или постоянных электрических соединений между двумя проводниками. Подходит для установки в распределительных щитах, на DIN-рейках в помещениях с умеренной влажностью. Применяется в системах освещения, слаботочных цепях, управляемой автоматике, а также при модернизации старых электросетей.

Технические характеристики

• Номинальное сечение провода: 4 мм2
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Рабочий диапазон сечения проводника: 0,08–4 мм2 (для многопроволочных и особо тонкопроволочных гибких проводов)
• Количество зажимов: 2 (проходной тип - вход и выход)
• Управление: рычажный механизм для фиксации провода
• Цвет корпуса: серый
• Срок службы: до 10 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Строительно-монтажная клемма СМК 222-4111D проходная на DIN-рейку (4 шт/упак) устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж осуществляется защёлкиванием - никаких болтов или саморезов не требуется. Для подключения:

• Отведите рычаг вверх - он открывает контактный зажим;
• Заведите подготовленный провод (без изоляции на конце) глубоко в зажим;
• Опустите рычаг - он плотно зажмет проводник.

Не требует специального инструмента. Можно использовать для многожильных и одножильных медных проводов. Нельзя применять для алюминиевых проводов или проводов с поврежденными жилами.

Безопасность и стандарты

Произведено в соответствии с требованиями к электрооборудованию для внутренней установки. Соответствует нормам безопасности для работы в сетях переменного и постоянного тока до 400 В. Конструкция исключает случайное выскальзывание провода после фиксации. Отсутствие открытых контактов снижает риск поражения током при установленном устройстве в щите.

Преимущества

• Быстрая замена и переподключение проводов - достаточно одного движения рычага
• Высокая механическая прочность зажима даже при частом использовании
• Фиксация провода без предварительной опрессовки или скрутки
• Герметичная конструкция минимизирует окисление контакта
• Серый цвет корпуса позволяет легко отличить её от других элементов в щите

Ограничения применения

• Не предназначен для работы вне помещений - не имеет защиты IP
• Не совместим с алюминиевыми, медно-алюминиевыми или стальными проводами
• Не рекомендован для высокочастотных или импульсных нагрузок выше 50 Гц
• Максимальное сечение - 4 мм2; более толстые провода не войдут
• Не следует использовать в условиях повышенной вибрации без дополнительной фиксации

Примеры использования

• Объединение двух участков осветительной цепи в этажном щите
• Подключение датчиков движения к группе светильников через распределительную коробку
• Переход от старого провода 2,5 мм2 к новому 4 мм2 в рамках ремонта
• Добавление нового автомата в существующую цепь без демонтажа всей системы

Практические советы

• Перед подключением удалите всю изоляцию с конца провода - оставьте около 9–10 мм голой жилы
• Проверяйте плотность зажима легким потягиванием провода после фиксации
• Если используете многожильный провод - не допускайте расслоения жил; лучше немного скрутить их перед вводом
• Настройте порядок расположения клеммы СМК 222-4111D проходная на DIN-рейку (4 шт/упак) в щите так, чтобы рычаг был доступен для обслуживания
• При необходимости замены - всегда отключайте питание перед операцией
