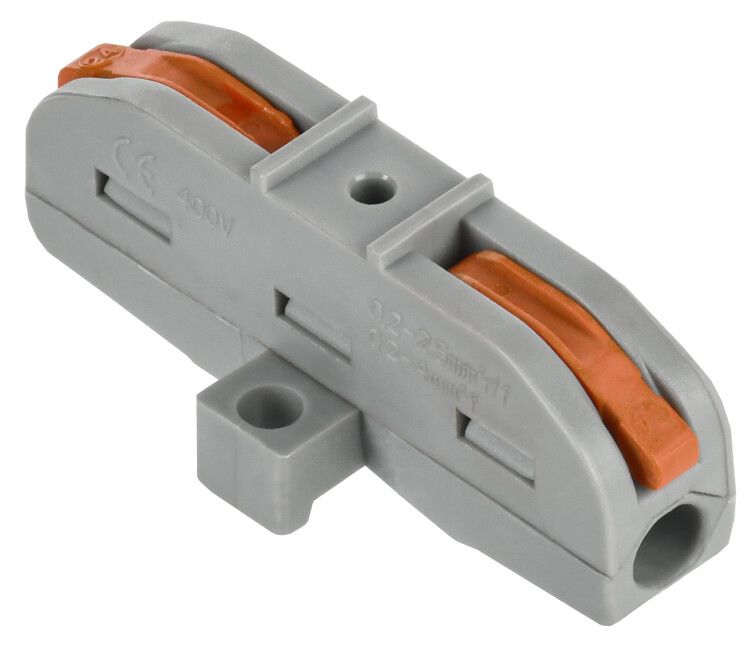

Строительно-монтажная клемма СМК 222-4111P проходная с площадкой (50шт/упак) IEK - UKZ20-4111P-050

Строительно-монтажная клемма СМК 222-4111P проходная с площадкой от IEK - надёжное решение для быстрого и безинструментального соединения медных проводников в распределительных коробках, щитах и на объектах строительства и монтажа. Артикул ukz20-4111p-050 обеспечивает прочное контактирование при токе до 32 А и напряжении до 400 В.

Назначение и область применения

Строительно-монтажная клемма СМК 222-4111P проходная с площадкой используется для соединения одножильных и многожильных медных проводников в электрических цепях переменного и постоянного тока. Подходит для установки в распределительных коробках, силовых шкафах, щитах управления и других местах, где требуется частое подключение/отключение проводов. Применяется в жилой, коммерческой и промышленной электромонтажной практике.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Номинальное сечение провода: 4 мм2
• Диапазон сечений: от 0,08 до 4 мм2 - подходит как для тонких гибких, так и для стандартных многопроволочных проводников
• Количество зажимов: 2 - вход и выход, проходное соединение
• Управление: рычаг для фиксации провода - позволяет затянуть или освободить контакт без отвертки
• Цвет корпуса: серый
• Срок службы: 10 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Строительно-монтажная клемма СМК 222-4111P проходная с площадкой совместима исключительно с медными проводниками - алюминиевые и другие металлы использовать нельзя. Для подключения:

• Закройте рычаг - он находится в положении «открыто»
• Вставьте зачищенный провод (длина зачистки - около 8–10 мм) в один из двух зажимов
• Переведите рычаг в положение «закрыто» - контакт плотно фиксируется автоматически
• Проверьте устойчивость провода легким потягиванием

Не требует специальных инструментов. Монтаж возможен даже в ограниченном пространстве благодаря компактным габаритам.

Преимущества

• Безинструментальное подключение - экономит время при монтаже и обслуживании
• Проходная конструкция - позволяет передавать ток через клемму без разрыва цепи
• Рычаговый механизм - снижает риск перетяга или слабого контакта
• Широкий диапазон сечений - одна клемма заменяет несколько типоразмеров
• Многократное отсоединение - можно переустанавливать провода без повреждения контактов

Ограничения применения

• Не предназначен для работы с алюминиевыми, медно-алюминиевыми или другими немедными проводниками
• Не рекомендуется для высоких вибрационных нагрузок - например, на движущемся оборудовании
• Не имеет защиты от внешних воздействий (IP-класс не указан); применяется только внутри закрытых щитов и коробок
• Максимальное сечение - 4 мм2; более толстые провода (например, 6 или 10 мм2) не войдут

Примеры использования

• Подключение светильников в распределительной коробке квартиры
• Объединение групп розеток в этажном щите
• Присоединение проводов к терморегуляторам или датчикам в системах контроля
• Временные подключения на стройплощадке при тестировании электрооборудования

Практические советы

• Защищайте зачищенную часть провода от окисления - особенно в условиях повышенной влажности
• При использовании многопроволочных проводов убедитесь, что все жилы полностью вошли в зажим - не допускайте выступающих концов
• Не используйте клемму в качестве точки ответвления цепи - она рассчитана только на последовательное прохождение тока
• При замене старой клеммы проверьте соответствие сечения нового провода - даже небольшое превышение 4 мм2 сделает соединение ненадёжным
• Артикул ukz20-4111p-050 легко найти в каталогах IEK - сохраняйте его при заказе запасных элементов
