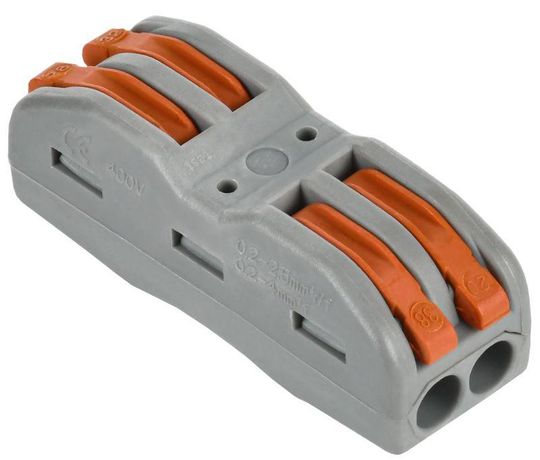

Строительно-монтажная клемма СМК 222-4122 проходная (4шт/упак) IEK - UKZ20-4122-004

Строительно-монтажная клемма СМК 222-4122 проходная (4 шт/упак) от IEK предназначена для быстрого и надёжного соединения проводов без инструментов - идеально подходит для монтажа в распределительных коробках, щитах и на объектах с частой перепроверкой цепей.

Назначение и область применения

Строительно-монтажная клемма СМК 222-4122 проходная используется для соединения медных одножильных и многожильных проводников в электрических сетях переменного и постоянного тока. Подходит для временных и постоянных соединений, где требуется частое отключение и переустановка проводов - например, при тестировании, ремонте или модернизации электроустановок. Применяется в жилых, коммерческих и промышленных объектах внутри распределительных щитов, коробок и на панелях.

Технические характеристики

• Количество зажимов: 4 (два входа, два выхода - проходной тип)
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Рабочее сечение провода: 4 мм2
• Диапазон сечений: от 0,08 до 4 мм2 (для многопроволочных и особо тонкопроволочных гибких проводников)
• Управление: рычажный механизм - защёлкивание одним движением
• Цвет корпуса: серый
• Срок службы: 10 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Строительно-монтажная клемма СМК 222-4122 проходная совместима только с медными проводниками. Не применяется для алюминиевых, стальных или композитных проводов. Для подключения:

• Зажмите рычаг вверх - он откроет контактную группу;
• Вставьте подготовленный провод (без изоляции на конце - 5–8 мм);
• Отпустите рычаг - он автоматически фиксирует провод с нужным усилием.

Не требует отверток, кусачек или других инструментов. Монтаж возможен даже в ограниченном пространстве. Учитывайте, что каждый зажим рассчитан на один провод - нельзя вставлять несколько проводов в одну клемму.

Преимущества

• Быстрая установка и демонтаж - экономия времени при монтаже и обслуживании
• Надёжный контакт благодаря механическому зажиму с рычагом - исключает ослабление соединения
• Защита от случайного выдергивания - провод не выпадет при вибрациях
• Визуальный контроль состояния - можно проверить, вставлен ли провод, не открывая клемму
• Многократное использование - можно отсоединять и подключать провода десятки раз без потери качества контакта

Ограничения применения

• Не предназначен для работы вне помещений - не имеет защиты от влаги и пыли (IP-класс не указан, не использовать на улице)
• Не поддерживает провода сечением более 4 мм2 - превышение вызывает перегрев и повреждение
• Не совместим с алюминием, бронзой, сталью и многожильными проводами с опрессованной головкой - только мягкий медный провод
• Не рекомендуется для силовых цепей выше 32 А - риск перегрузки и возгорания

Примеры использования

• Подключение светильников в распределительной коробке квартиры
• Переход между старой и новой проводкой при замене системы освещения
• Подключение датчиков, реле и контроллеров в промышленных щитах
• Временные соединения при испытаниях оборудования
• Обвязка терморегуляторов, розеток и выключателей в новых домах

Практические советы

• Перед вставкой удалите изоляцию точно на 5–8 мм - меньше не зафиксируется, больше может закоротить соседние контакты
• Не используйте клеммы в сырых помещениях без дополнительной герметизации - они не имеют IP-защиты
• При сборке щита располагайте клеммы так, чтобы рычаги были доступны для проверки - это ускоряет диагностику
• При использовании нескольких клемм СМК 222-4122 проходных в одном месте - учтите, что каждая занимает место; планируйте свободное пространство
• Артикул ukz20-4122-004 - всегда заказывайте по нему, чтобы получить именно эту модель от IEK, а не аналог
