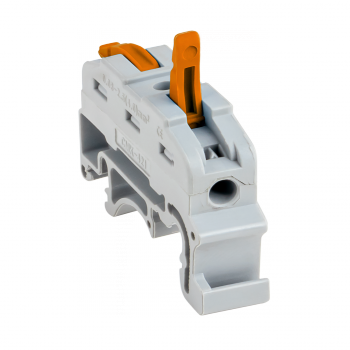

Строительно-монтажная клемма СМК 222-421 на DIN-рейку проходная 1 полюс 0,08-4мм2 (25шт.) PROxima | plc-smk-421-din EKF

Строительно-монтажная клемма СМК 222-421 на DIN-рейку от EKF — надёжное соединение для одножильных и многожильных проводов в распределительных щитах. Упаковка из 25 штук обеспечивает удобство для массового монтажа, а наличие контактной пасты делает её особенно актуальной для работы с алюминием.

Назначение и область применения

Строительно-монтажная клемма СМК 222-421 используется для присоединения и ответвления проводов в электрических цепях переменного тока 50 Гц до 400 В. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектах. Особенно эффективна при работе с алюминиевыми проводами благодаря встроенной антиоксидантной пасте. Также применяется в системах освещения, HVAC, конвейерах и другом оборудовании, где требуется надёжное и быстрое соединение.

Технические характеристики

• Номинальное сечение провода: 0,08–4 мм² (подходит для одножильных и многожильных медных проводов с наконечником)
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Количество контактов: 2 (проходная клемма — вход и выход)
• Диаметр провода: 0,32–1,83 мм
• Температурный режим: от –40 °C до +40 °C
• Крепление: на DIN-рейку 35 мм
• Количество в упаковке: 25 штук
• Цвет корпуса: серый
• Управление: рычажный зажим для быстрой фиксации

Совместимость и монтаж

Строительно-монтажная клемма СМК 222-421 совместима с любыми стандартными DIN-рейками 35 мм. Для монтажа достаточно защёлкнуть клемму на рейку — никаких инструментов не требуется. Зажим осуществляется поворотом рычага: открываете — вставляете провод — закрываете. Медные провода вставляются без подготовки; алюминиевые — также без зачистки, так как паста сама снимает окислы. Для многожильных проводов обязательна установка наконечника. Не используйте клемму для гибких многожильных проводов без наконечника — возможен перегрев и потеря контакта.

Безопасность и стандарты

Клемма соответствует требованиям к безопасности для электроустановок низкого напряжения. Произведена из самозатухающего пластика класса UL94 V-0. Напряжение 400 В и ток 32 А обеспечивают безопасную работу в большинстве бытовых и промышленных сетей. Паста внутри клеммы не токсична и не вытекает при нормальных условиях эксплуатации.

Преимущества

• Автоматическое удаление окисной плёнки с алюминиевых проводов — снижает риск нагрева и обрыва
• Рычажный механизм позволяет затянуть провод без отвертки — экономит время при массовом монтаже
• Высокая плотность контакта — минимизирует переходное сопротивление
• Защита от повторного окисления — увеличивает срок службы соединения
• Упаковка из 25 штук — оптимальна для крупных заказов и складского учёта

Ограничения применения

• Не предназначен для постоянного погружения в воду или высокой влажности — IP-класс не указан, не рассчитана на открытые площадки
• Не допускается использование с проводами сечением менее 0,08 мм² или более 4 мм² — возможен перегрев или плохой контакт
• Не рекомендуется для многожильных проводов без наконечника — проволочки могут выпасть из контакта
• Работает только с медью и алюминием — несовместима с медно-алюминиевыми композитами или сплавами
• Температурный диапазон ограничен — не подходит для помещений с температурой выше +40 °C или ниже –40 °C

Примеры использования

• Распределительный щит квартиры — ответвление питания на розетки
• Промышленный щит управления — подключение датчиков и исполнительных устройств
• Осветительная система — соединение групп светильников
• Оборудование с алюминиевой проводкой — заводские линии, теплицы, холодильные камеры
• Замена старых клемм в существующих щитах — замена на современные проходные аналоги

Практические советы

• Перед монтажом проверьте сечение провода — даже небольшое превышение 4 мм² может вызвать перегрев
• При использовании алюминиевого провода не зачищайте его — паста справится сама; лишняя зачистка уменьшает срок службы
• Избегайте перекручивания провода перед вводом — он должен войти прямо, чтобы не повредить внутренние контакты
• Проверяйте надёжность зажима после монтажа — слегка потяните провод, чтобы убедиться, что он не выскочил
• Храните клеммы в сухом месте — хотя они герметичны, длительное воздействие влаги может повлиять на качество пасты
• При замене нескольких клемм в одном щите — используйте один тип (например, все СМК 222-421), чтобы избежать путаницы при обслуживании
