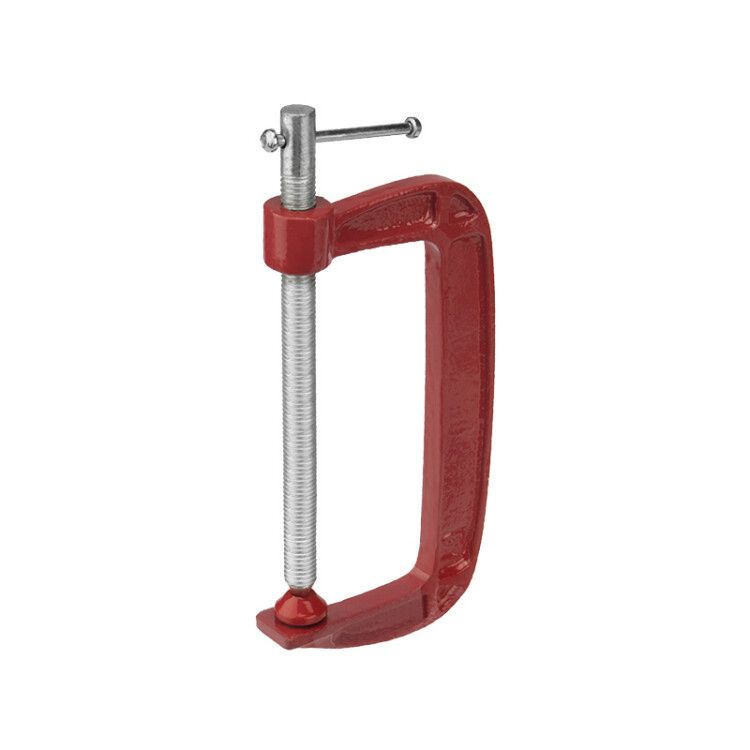

Струбцина G-образная 150 мм | 12-5706 REXANT MEET

Струбцина G-образная 150 мм от REXANT (арт. 12-5706) - прочный инструмент для фиксации заготовок при обработке: сверлении, резке, сварке и склеивании. Подходит как для домашней мастерской, так и для промышленного использования.

Назначение и область применения

Струбцина G-образная 150 мм используется для надёжной фиксации металлических, деревянных или пластиковых заготовок на рабочей поверхности. Применяется при операциях, где важно исключить движение детали: сверление отверстий, пиление по шаблону, сборка конструкций, точечная сварка. Удобна в условиях ограниченного пространства благодаря компактной форме.

Технические характеристики

• Тип: G-образная - классическая форма с основанием и подвижной головкой, обеспечивающая устойчивый захват;
• Ширина зажима: до 150 мм - позволяет фиксировать детали толщиной до этого значения;
• Глубина зажима: 75 мм - расстояние между основанием и подвижной губкой, определяющее максимальную толщину объекта, который можно зажать;
• Длина губок: 75 мм - совпадает с глубиной зажима, указывает на размер контактной поверхности;
• Общая длина: 150 мм - внешний размер инструмента от основания до верха винта;
• Максимальное усилие зажима: 710 Н (≈72 кгс) - достаточное давление для удержания заготовок даже при значительных нагрузках;
• Материал: легированная сталь - обеспечивает жёсткость и долговечность; покрытие - антикоррозийная краска, предохраняет от ржавчины;
• Зажимной механизм: ручной винтовой - регулировка осуществляется поворотом рукоятки.

Совместимость и монтаж

Струбцина G-образная 150 мм не требует специального монтажа. Устанавливается вручную: основание кладётся на плоскую поверхность, подвижная губка перемещается вдоль рамы до контакта с заготовкой, затем затягивается винтом. Для равномерного давления рекомендуется использовать параллельные поверхности. Губки имеют плоскую форму - подходят для большинства типов заготовок, кроме сильно изогнутых.

Безопасность и стандарты

Инструмент соответствует требованиям безопасности для ручного слесарного оборудования. Не имеет электрических компонентов, поэтому не подлежит сертификации по ЭМС или IP. Работать следует в перчатках при больших усилиях - риск травмы при внезапном проскальзывании заготовки существует.

Преимущества

• Высокая жёсткость конструкции - минимальный прогиб даже при максимальном усилии;
• Устойчивость к деформации - стальная рама сохраняет форму после многократных циклов зажима;
• Защитное покрытие - снижает необходимость в ежедневном обслуживании;
• Простота управления - один винт, одна рукоятка, никаких дополнительных элементов;
• Легкий вес - легко переносить и менять расположение на столе.

Ограничения применения

• Не подходит для фиксации круглых или сильно выпуклых поверхностей - губки плоские, не адаптированы под радиус;
• Максимальная глубина зажима 75 мм - нельзя использовать для массивных профилей толще этого значения;
• Ручная затяжка - не заменяет пневматические или гидравлические струбцины при массовом производстве;
• Не предназначен для работы при температуре выше +80C - нагрев может повредить покрытие и ослабить металл.

Примеры использования

• Фиксация деревянной планки при её распиловке на торцовочной пиле;
• Удерживание металлической пластины перед сверлением отверстий;
• Сборка рамы из уголков при сварке - предотвращает перекосы;
• Зажим двух частей корпуса при склеивании эпоксидным составом;
• Поддержка детали при шлифовке на напильник или болгарке.

Практические советы

• Перед использованием проверьте, чтобы поверхность, на которую устанавливается струбцина, была ровной - иначе будет плохой контакт и риск соскальзывания;
• Не затягивайте слишком сильно - это может повредить хрупкие материалы (например, древесину или пластик);
• Часто используйте прокладки из резины или картона между губками и деталью - это предотвратит царапины и увеличит трение;
• После работы протирайте струбцину G-образную 150 мм от стружки и влаги - особенно если работаете в сыром помещении;
• Проверяйте состояние винта и резьбы каждые 10–15 применений - смазывайте машинным маслом для плавного хода.
