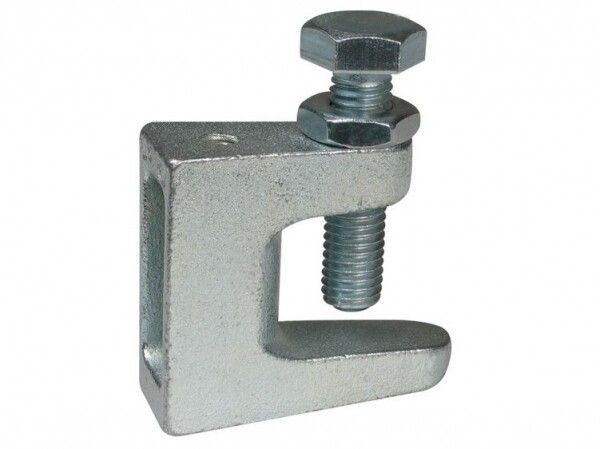

Струбцина монтажная PROxima М10, 20 мм EKF SM10

Струбцина монтажная М10 от EKF - это надёжное крепление для труб и кабелей на стальных балках и профилях без сверления и сварки. Артикул sm10 из серии PROxima обеспечивает быстрый монтаж и долгий срок службы даже в условиях высокой влажности.

Назначение и область применения

Струбцина монтажная М10 предназначена для фиксации труб, кабельных трасс и других инженерных коммуникаций на стальных балках, швеллерах и несущих профилях. Подходит для использования в жилых, офисных и промышленных зданиях. Особенно эффективна при модернизации существующих систем, где нельзя нарушать целостность металлоконструкций.

Технические характеристики

• Метрический размер резьбы: M10 - позволяет закрепить крепёжные элементы стандартного диаметра, например, гайки, хомуты или кронштейны;
• Зажимное расстояние: 20 мм - максимальная толщина балки, которую можно захватить; подходит для большинства типичных стальных профилей;
• Диаметр трубы/кабеля: до 20 мм - рекомендуется использовать для труб и пучков кабелей с суммарным наружным диаметром не более этого значения;
• Материал: сталь - обеспечивает прочность и устойчивость к механическим воздействиям;
• Допустимая полезная нагрузка: 230 Н - эквивалентно примерно 23 кг статической нагрузки, достаточной для кабельных трасс и малых трубопроводов;
• Гарантийный срок: 36 месяцев - подтверждает качество изготовления и долговечность материала;
• Покрытие: диффузионное - равномерное антикоррозийное покрытие, предотвращающее появление ржавчины даже в сырых помещениях.

Совместимость и монтаж

Струбцина монтажная М10 совместима с любыми стальными балками и профилями толщиной до 20 мм. Для установки требуется только удар молотком по верхней части зажима - механизм автоматически фиксируется на краю профиля. После фиксации на резьбу M10 можно накручивать крепёжные элементы: хомуты, кронштейны, переходники. Установка не требует сверления, сварки или специнструментов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренних инженерных систем. Отсутствие сварки снижает риск возникновения точек перегрева и деформаций в несущих конструкциях. Гарантия 3 года указывает на соответствие нормам качества производства EKF.

Преимущества

• Не требует сверления - не нарушает несущую способность балок;
• Устанавливается одним ударом - экономит время монтажа;
• Высокая коррозионная стойкость благодаря диффузионному покрытию - подходит для помещений с повышенной влажностью;
• Простая замена и переустановка - можно демонтировать и снова использовать;
• Поддерживается серия PROxima - совместима с другими компонентами этой линейки.

Ограничения применения

• Не применяется на балках толще 20 мм - зажим просто не зафиксируется;
• Не предназначен для динамических или вибрационных нагрузок выше 230 Н - не используйте для оборудования с сильной вибрацией;
• Не подходит для алюминиевых, пластиковых или деревянных конструкций - работает только со сталью;
• Не используется в условиях открытого воздуха с постоянным воздействием осадков - хотя покрытие устойчиво, длительное намокание может сократить срок службы.

Примеры использования

• Фиксация силовых кабелей на стальной балке в цехе;
• Крепление водопроводных труб диаметром до 20 мм в подвале многоэтажного дома;
• Установка кабельных каналов на профили в серверной комнате;
• Монтаж вентиляционных рукавов на несущие конструкции в торговых центрах.

Практические советы

• Перед установкой проверьте толщину балки - она должна быть ≤20 мм, иначе зажим не сработает;
• При необходимости одновременной фиксации нескольких кабелей используйте несколько струбцин или комбинируйте с круглыми хомутами на резьбе M10;
• Для удобства сборки выбирайте крепёж с плоской головкой - он лучше ложится вдоль балки и не выступает;
• При работе в пыльных средах периодически проверяйте состояние зажима - грязь может затруднять фиксацию;
• Артикул sm10 легко найти в каталоге EKF PROxima - все детали этой серии взаимозаменяемы и имеют одинаковые стандарты монтажа.
