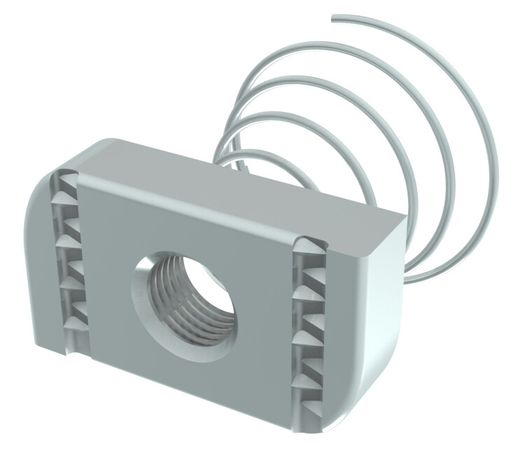

STRUT-гайка с конусной пружиной М8 IEK - CMZ13-SGH-08

Гайка STRUT с конусной пружиной М8 от IEK (артикул cmz13-sgh-08) - это специализированный крепёж для быстрой и надёжной сборки строительных конструкций на базе STRUT-профиля. Гайка удерживается в канале профиля за счёт встроенной пружины, что исключает её проворачивание при установке болта.

Назначение и область применения

Гайка STRUT с конусной пружиной М8 используется для соединения элементов в STRUT-системах - то есть в металлоконструкциях из штампованных профилей с Т-образным сечением. Подходит для крепления:

• металлических кабельных лотков;
• магистральных трубопроводов и воздуховодов;
• электрооборудования, щитов, кронштейнов и стоек;
• консолей и подвесных систем.

Основное преимущество - возможность монтажа без предварительного закрепления гайки. Она автоматически фиксируется внутри канала профиля, когда вы вставляете болт.

Технические характеристики

• Резьба: М8 - совместима с болтами и шпильками метрической резьбы M8;
• Тип пружины: конусная - обеспечивает плотную посадку в канале профиля и противостоит вибрации;
• Материал: сталь - высокая прочность на срез и растяжение;
• Покрытие: гальваническое цинкование - защищает от коррозии в условиях повышенной влажности и в помещениях с умеренным уровнем агрессивности;
• Тип изделия: гайка - не требует сварки или клепки, монтируется вручную.

Совместимость и монтаж

Гайка STRUT с конусной пружиной М8 совместима только с профилями STRUT, имеющими внутренний канал шириной, соответствующий размеру гайки. Убедитесь, что толщина стенки профиля позволяет свободно войти гайке без перекоса. Для монтажа:

1. Вставьте гайку в канал профиля до упора - она зафиксируется за счёт конусной пружины;
2. Заведите болт М8 через крепимый элемент и затяните гаечным ключом;
3. Не используйте ударный инструмент при первичном заводе - это может повредить пружину.

Посадочный диаметр гайки рассчитан под стандартный STRUT-профиль. Несовместима с профилями других систем (например, Unistrut, Rittal, Hager).

Безопасность и стандарты

Гайка соответствует требованиям к механической прочности и коррозионной стойкости, характерным для изделий IEK. Цинковое покрытие соответствует классу защиты по ISO 9227 (соль spray test). Продукт не содержит свинца и соответствует RoHS.

Преимущества

• Ускоряет монтаж - не нужна предварительная фиксация гайки;
• Устойчива к вибрации благодаря конусной пружине - снижает риск саморазвинчивания;
• Цинковое покрытие продлевает срок службы в средах с влажностью до 75% RH;
• Подходит для многократного демонтажа без потери функциональности.

Ограничения применения

• Не применяется в агрессивных химических средах (кислоты, щёлочи, морская соль) - цинковое покрытие недостаточно стойкое;
• Не рекомендована для нагрузок выше 400 Н (при статической нагрузке) - для динамических и ударных воздействий требуется проверка расчётов;
• Не подходит для профилей с изменённой формой канала (нестандартные аналоги);
• Не использовать в качестве основного крепления в конструкциях, где возможны значительные температурные колебания (+100C и выше) - материал теряет упругость.

Примеры использования

• Крепление кабельных лотков к потолочному STRUT-профилю в офисных зданиях;
• Фиксация распределительных щитов на вертикальной стойке в серверной комнате;
• Установка вентиляционных каналов в промышленных цехах;
• Сборка подвесных систем для освещения в торговых комплексах.

Практические советы

• Перед монтажом проверьте, чтобы канал профиля был чистым - грязь или деформация могут помешать фиксации гайки;
• Если гайка не фиксируется - возможно, вы используете нестандартный профиль; проверьте его внешние размеры;
• Для частых операций замены используйте гайку вместе с плоской шайбой - это равномерно распределит нагрузку на поверхность;
• Артикул cmz13-sgh-08 - единственный вариант для М8 в линейке IEK с конусной пружиной; другие размеры (M6, M10) имеют другие артикулы.
