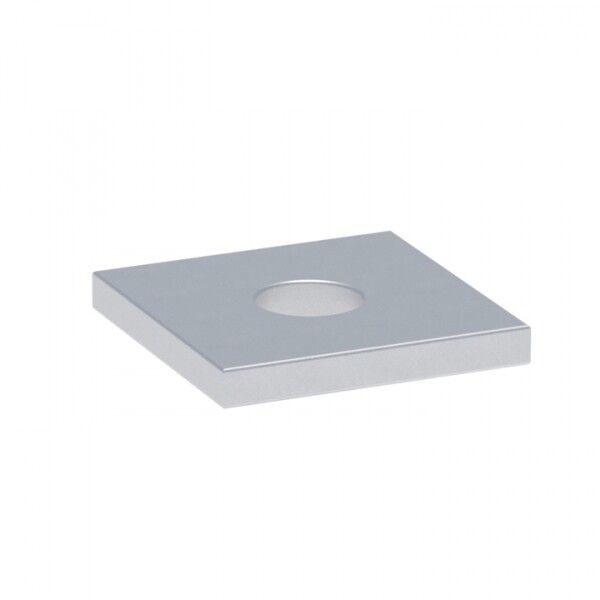

STRUT-пластина PROxima, 1 отверстие, сталь EKF stp1

Пластина STRUT 1 отверстие от EKF - элемент перфопрофиля из оцинкованной стали, предназначенный для сборки несущих конструкций в рамках системы STRUT-S-Line. Артикул stp1 обеспечивает надёжное крепление труб, кабельных лотков и другого оборудования без сварки.

Назначение и область применения

Пластина STRUT 1 отверстие используется как базовый крепёжный элемент в системе STRUT-S-Line. Она служит для соединения профилей между собой или крепления к стенам, потолкам и другим поверхностям через отверстие в центре. Применяется в системах подвески инженерного оборудования: воздуховодов, кабельных трасс, трубопроводов, шинопроводов и других элементов внутри зданий.

Технические характеристики

• Тип изделия: Перфопрофиль
• Материал: Сталь
• Покрытие: Оцинкованное - защищает от коррозии, повышает долговечность в помещениях с повышенной влажностью
• Гарантийный срок: 36 месяцев
• Исполнение: Прочее - стандартная версия без специализированных модификаций

Совместимость и монтаж

Пластина STRUT 1 отверстие совместима с профилями серии EKF-Line и другими компонентами STRUT-S-Line. Крепится с помощью болтов M8–M10, которые проходят через центральное отверстие и фиксируются канальной гайкой на профиле. Для установки требуется только гаечный ключ - сварка не нужна. Отличается простотой монтажа даже в труднодоступных местах.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего монтажа инженерных систем. Оцинкованное покрытие снижает риск возникновения электрохимической коррозии при контакте с различными металлами. Гарантия 36 месяцев подтверждает соответствие нормам прочности и устойчивости к механическим нагрузкам.

Преимущества

• Не требует сварки - экономит время и исключает необходимость в спецоборудовании
• Высокая несущая способность - выдерживает значительные весовые нагрузки
• Удобство модернизации - можно легко переустановить или расширить систему без демонтажа всего каркаса
• Защита от коррозии - оцинкованное покрытие увеличивает срок службы в условиях повышенной влажности

Ограничения применения

Пластина STRUT 1 отверстие не предназначена для наружного монтажа в агрессивных средах (например, вблизи морского побережья или химических производств) - оцинкование не заменяет более толстые антикоррозийные покрытия. Также не следует использовать её как самостоятельный несущий элемент без профиля STRUT - она работает только в составе полноценной системы.

Примеры использования

• Крепление кабельных лотков к бетонному потолку в офисном здании
• Фиксация воздуховода к стене в промышленном цехе
• Подвеска шинопровода в распределительной комнате
• Сборка временной опорной рамы для тестирования оборудования

Практические советы

• При выборе крепёжа учтите диаметр отверстия - он рассчитан под болты M8–M10. Болты меньшего размера могут не обеспечить достаточную жесткость.
• Для максимальной надёжности используйте канальные гайки того же производителя - EKF-Line - чтобы гарантировать точное совпадение шага резьбы и формы.
• При монтаже на металлоконструкции проверьте, что поверхность плоская - иначе пластина может деформироваться под нагрузкой.
• Артикул stp1 часто заказывают в паре с профилем STRUT и гайками - так система собирается быстрее и безопаснее.
