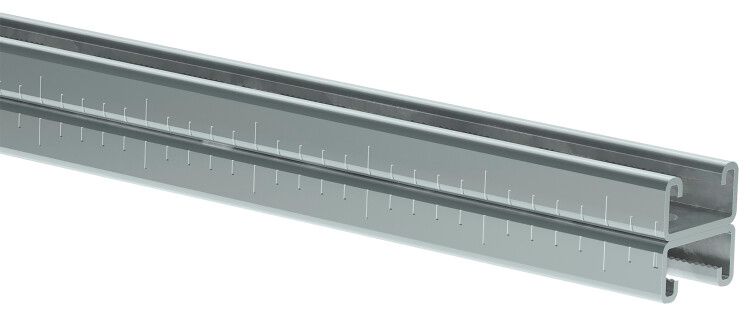

Профиль STRUT двойной перфорированный 41х21 L400 2мм IEK CLM50D-PSD-41-21-04-2

Производственный профиль STRUT двойной перфорированный 41x21x400 2 мм от IEK - это жесткий металлический элемент для сборки несущих конструкций в системах кабельного монтажа, оборудования и инженерных коммуникациях. Продукт сочетает прочность оцинкованной стали, стандартизированную перфорацию и совместимость с болтовыми креплениями, что делает его надежным решением для профессионального монтажа.

Назначение и область применения

Профиль STRUT двойной перфорированный 41x21x400 2 мм предназначен для создания жестких несущих конструкций: стоек, кронштейнов, траверс и направляющих для кабельных трасс. Подходит для монтажа шкафов, распределительных устройств, трубопроводов, воздуховодов и других тяжелых элементов внутри помещений. Часто используется в промышленных зонах, цехах, серверных, АРМ и объектах ЖКХ.

Технические характеристики

• Тип изделия: перфопрофиль (C-образный профиль)
• Габариты: 41×21 мм (высота × ширина), длина 400 мм
• Толщина стенки: 2 мм
• Материал: сталь оцинкованная - устойчив к коррозии
• Покрытие: горячеоцинкованное - защищает от ржавчины даже при механических повреждениях
• Перфорация: задняя сторона с прямоугольными отверстиями 12,5×27 мм - обеспечивает точное позиционирование крепежа
• Ширина слота: 22 мм - соответствует стандартному шагу для канальных гаек и болтов
• Тип соединения: болтовое - через специальные гайки и полнонарезные болты
• Срок службы: до 20 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Профиль STRUT двойной перфорированный 41x21x400 2 мм совместим с комплектующими серии STRUT от IEK: канальными гайками, болтами M8–M12, хомутами и крепежными планками. Для монтажа:

• Установите профиль на поверхность с помощью анкеров или крепежных скоб
• Вставьте канальную гайку в один из отверстий - она автоматически фиксируется в слоте
• Закрутите болт через нужный элемент (например, кронштейн или кабельный лоток) в гайку
• Не используйте саморезы или заклепки - они не обеспечивают необходимую нагрузочную способность

Рекомендуется проверить соответствие диаметра болта и глубины захода в гайку перед установкой.

Преимущества

• Высокая несущая способность благодаря толщине 2 мм и C-форме профиля
• Оцинкованное покрытие предотвращает коррозию без дополнительной защиты
• Стандартная перфорация позволяет легко менять расположение креплений без сверления
• Универсальная система крепления снижает время монтажа и упрощает модификацию системы
• Совместимость с широким спектром компонентов серии STRUT от IEK

Ограничения применения

• Не предназначена для наружной эксплуатации под открытым небом - длительное воздействие осадков и УФ-лучей может снизить срок службы
• Не рекомендуется использовать в агрессивных средах: химические пары, солевые брызги, кислоты - требуют специального покрытия
• Нагрузка должна распределяться равномерно; сосредоточенные точки давления выше расчетных значений вызывают деформацию
• Не подходит для монтажа в условиях постоянных вибраций без демпферов - возможна потеря крепления

Примеры использования

• Подвеска силовых кабелей и оптоволоконных трасс в производственных помещениях
• Крепление шкафов управления и распределительных щитов к потолку или стене
• Сборка каркасов для конвейерных линий и технологического оборудования
• Фиксация воздуховодов и трубопроводов в HVAC-системах
• Обустройство кабельных каналов в серверных и телеком-комнатках

Практические советы

• При заказе нескольких профилей - выбирайте одинаковые партии, чтобы гарантировать единый уровень оцинковки
• Для длинных трасс используйте несколько профилей STRUT двойной перфорированный 41x21x400 2 мм с соединителем - не допускайте прогиб более 5 мм на метр
• Проверяйте целостность перфорации перед монтажом - поврежденные отверстия снижают надежность крепления
• При работе с болтами M10 и выше - применяйте усилие не более 25 Нм, чтобы не выдавить гайку из профиля
• Храните профили в сухом месте - влага может вызвать белый налет на цинке, который не влияет на долговечность, но затрудняет внешний вид
