СУММИРУЮЩАЯ РАМКА ДЛЯ ЗАЩИТЫ ОТ УТЕЧКИ | SPA-ELCT SE APC

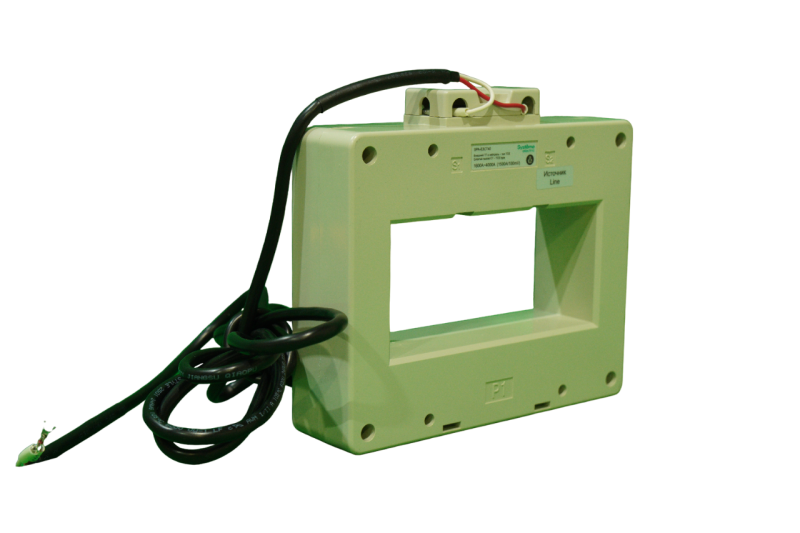

Рамка суммирующая для защиты от утечки SE, ГСИ - компонент системы безопасности, предназначенный для обнаружения токов утечки в цепях с аппаратами SystemePact ACB. Установленная на монтажной плате, она обеспечивает надёжную работу устройств защиты от поражения током, особенно там, где важна точность при малых значениях утечки.

Назначение и область применения

Рамка суммирующая для защиты от утечки SE, ГСИ используется исключительно в паре с автоматическими выключателями Series SystemePact ACB. Её задача - фиксировать ток нулевой последовательности, возникающий при утечке тока через изоляцию или человека. Это позволяет своевременно срабатывать дифференциальным защитным устройствам, предотвращая опасные ситуации.

Подходит для установки в распределительных щитах промышленного оборудования, станков, систем конвейеров, насосных групп и других объектов, где требуется высокая чувствительность к утечкам до нескольких миллиампер.

Технические характеристики

• Тип изделия: рамка суммирующая
• Способ монтажа: на монтажную плату
• Область действия: обнаружение тока нулевой последовательности
• Совместимость: только с выключателями SystemePact ACB
• Установка: вокруг сборных шин (фазный и нейтральный проводники)

Совместимость и монтаж

Рамка суммирующая для защиты от утечки SE, ГСИ не работает автономно - она требует подключения к дифференциальному реле или модулю защиты, совместимому с SystemePact ACB. Монтаж выполняется на специализированную монтажную плату внутри щита. Кабели фазы и нейтрали должны проходить одновременно через окно рамки; если один из проводников не пропущен, система не будет работать.

Не допускается использование с другими сериями автоматических выключателей, даже если они имеют аналогичные габариты.

Безопасность и стандарты

Рамка соответствует требованиям международных норм на устройства защиты от утечек тока (IEC/EN 61009, IEC/EN 61008). Применяется в соответствии с правилами электроустановок (ПУЭ) для зон повышенной опасности. Сертифицирована для работы в условиях промышленного производства.

Особенности конструкции

Конструкция рамки выполнена из немагнитного материала, что минимизирует влияние внешних магнитных полей. Окошко для прохода шин имеет жесткий форм-фактор - нельзя использовать её с кабелями большего сечения, чем предусмотрено конструкцией. Нет механических контактов - работа основана на принципе трансформатора тока нулевой последовательности.

Ограничения применения

• Не с выключателями вне серии SystemePact ACB
• Не поддерживает установку на отдельные фазовые провода - обязательна прокладка и фазы, и нейтрали через одно окно
• Не предназначен для открытой установки - требует герметичного корпуса щита
• Чувствителен к перегрузкам по току: длительные сверхтоки могут повредить внутреннюю катушку

Примеры использования

• Щит управления технологической линии с частотными преобразователями
• Распределительный пункт на пищевом производстве с высокой влажностью
• Стационарные станки с металлообработкой, где есть риск пробоя изоляции
• Здания с IT-системой заземления, где необходим контроль первой утечки

Практические советы

• Перед монтажом проверьте, чтобы все проводники (L+N) были правильно направлены - направление важно для корректной работы датчика
• Не используйте рамку с многожильными кабелями, которые невозможно плотно собрать в одном пучке - это снижает точность
• При замене выключателя SystemePact ACB всегда проверяйте соответствие модели новой рамки - старые версии могут не подходить
• Проверяйте целостность соединений после монтажа: плохой контакт на монтажной плате вызывает ложные срабатывания
• Для обслуживания отключите питание всей цепи - напряжение на выходе рамки может сохраняться даже при отключенном оборудовании
