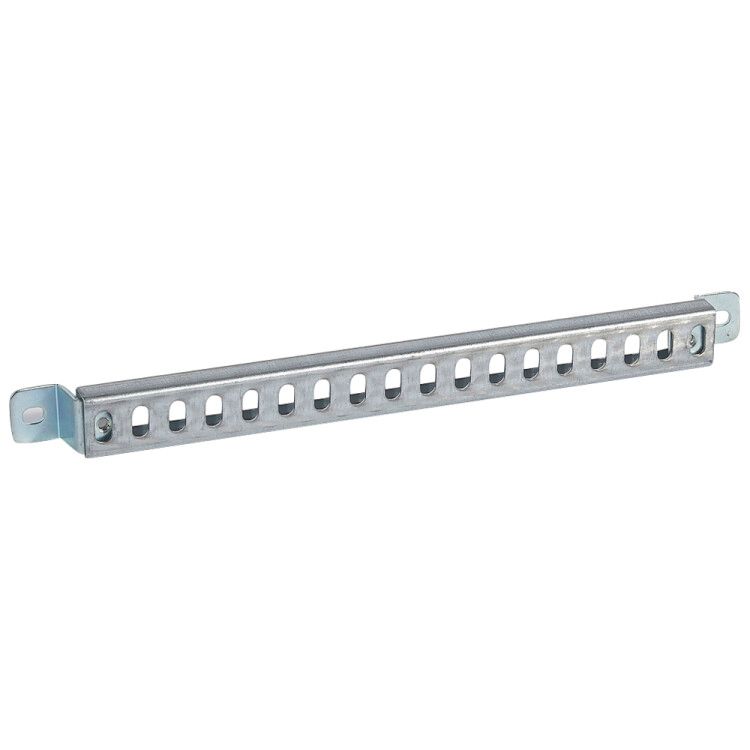

Суппорт для фиксации кабелей XL3 800 - внешних кабельных секций | 020437 Legrand

Суппорт для фиксации кабелей XL3 800 для внешних кабельных секций от Legrand - это металлический крепёжный элемент, предназначенный для надёжной фиксации кабелей на открытых участках трассы. Артикул 020437 входит в серию XL3 и обеспечивает устойчивую поддержку при монтаже в условиях повышенной нагрузки и воздействия окружающей среды.

Назначение и область применения

Суппорт для фиксации кабелей XL3 800 используется для крепления кабельных систем на внешних участках трасс - например, на фасадах зданий, в тоннелях, на эстакадах или в промышленных помещениях с высокой влажностью. Он предназначен исключительно для работы с внешними кабельными секциями серии XL3 и не применяется внутри помещений без защиты от осадков и механических повреждений.

Технические характеристики

• Материал: металл - обеспечивает прочность и долговечность при нагрузках
• Габаритная ширина: 350 мм - позволяет размещать несколько кабелей параллельно в одной секции
• Тип изделия: комплект монтажный - включает все необходимые элементы для установки без доп purchases
• Цвет: естественный цвет - не окрашен, сохраняет первоначальную поверхность металла
• Совместим с серией: XL3 - совпадает с габаритами и крепёжными точками других элементов этой серии

Совместимость и монтаж

Суппорт для фиксации кабелей XL3 800 совместим со всеми кабельными каналами и лотками серии XL3 от Legrand. Устанавливается на вертикальные или горизонтальные поверхности с помощью болтов или анкеров. Посадочные отверстия рассчитаны под стандартные крепёжные элементы M8–M10. Для монтажа требуется минимум инструментов: отвёртка, уровень и сверло. Не требует предварительного выравнивания основания, но рекомендуется использовать противокоррозийные прокладки при креплении к бетонным или металлическим поверхностям.

Преимущества

• Высокая жесткость металлической конструкции снижает риск провисания кабелей при длительной эксплуатации
• Стандартные размеры обеспечивают взаимозаменяемость с другими элементами серии XL3
• Не требует специальных инструментов для установки - удобен для быстрого монтажа на объекте
• Подходит для многократного демонтажа и переустановки без потери функциональности

Ограничения применения

• Не предназначен для внутренней прокладки в закрытых каналах - избыточен по прочности и стоимости
• Не защищён от химически активных сред - не используйте в местах с постоянным контактом с кислотами, щелочами или растворителями
• Работает только с кабельными секциями XL3; несовместим с продукцией других брендов или серий
• Не имеет IP-защиты - не следует применять в условиях прямого попадания воды без дополнительной герметизации

Примеры использования

• Фиксация силовых кабелей на фасаде промышленного цеха
• Укладка кабелей управления на наружной лестничной клетке
• Монтаж сигнальных линий вдоль технологических трубопроводов на заводе
• Обустройство временных кабельных трасс на строительной площадке

Практические советы

• Перед монтажом проверьте, что ширина кабельной секции не превышает 350 мм - иначе возможен перегруз
• Используйте суппорт для фиксации кабелей XL3 800 только в сочетании с соответствующими крепёжными планками серии XL3
• При установке на вертикальной стене расстояние между опорами не должно превышать 1,5 метра
• Для продления срока службы в агрессивной среде рекомендуется нанести антикоррозийный состав на места крепления
• Артикул 020437 - единственный вариант этого типа в линейке Legrand Euro для наружного монтажа; другие модели серии XL3 имеют другую ширину или тип крепления
