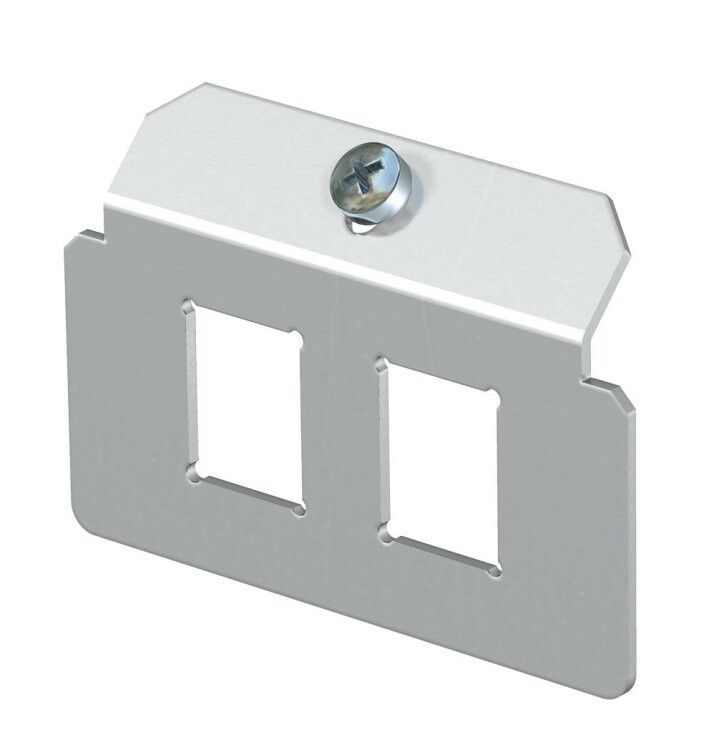

Суппорт для установки модулей в монтажную рамку MTU тип C (сталь) (MTM 2C) | 7407788 OBO Bettermann

Суппорт для установки модулей в монтажную рамку MTU тип C (сталь) от OBO BETTERMANN - это металлический крепёжный элемент, предназначенный для фиксации двух телекоммуникационных модулей в стандартизированной монтажной рамке. Артикул mtm 2c обеспечивает надёжную установку модулей с защёлкой, подходящих для сетей категории Cat.6 и Cat.6A.

Назначение и область применения

Суппорт для установки модулей в монтажную рамку MTU тип C (сталь) используется для монтажа двух коммутационных модулей в 19-дюймовые шкафы и рамки. Подходит для установки модулей, соответствующих стандартам RJ45, Keystone и аналогичным системам. Применяется в телекоммуникационных распределительных пунктах, серверных помещениях, офисных сетях и на объектах связи, где требуется компактная и устойчивая фиксация модульных устройств.

Технические характеристики

• Материал: нержавеющая сталь - устойчив к коррозии, долговечен в условиях повышенной влажности и агрессивной среды
• Тип: MTM 2C - совместим с рамками типа MTU C
• Количество встраиваемых устройств: 2
• Форма: балочная - обеспечивает жёсткую опору без прогиба
• Метод крепления: защёлка - быстрый монтаж и демонтаж без инструментов
• Количество кабельных вводов: 0 - кабели подводятся отдельно через рамку или корпус
• Размер монтажного отверстия: 19,30 × 14,80 мм - точно соответствует габаритам модулей брендов, указанных в описании

Совместимость и монтаж

Суппорт для установки модулей в монтажную рамку MTU тип C (сталь) совместим со всеми модулями, имеющими стандартный размер 19,3×14,8 мм и механизм защёлки. Поддерживает модули таких производителей: Brand-Rex, EKU (E-Stone), D?twyler (KS-T, MS-K, KU-T), R&M (Snap-In, Keystone), Rutenbeck (UM, UMflex), SETEC (MKJ, UKJ, XKJ), Siemon TERA, Telegärtner (AMJ, UMJ), 3M (Cat.6, Cat.6A).

Установка происходит путём вставки суппорта в профиль монтажной рамки до щелчка защёлки. Для правильной работы проверьте соответствие глубины рамки и наличия направляющих. Монтаж возможен только в рамках типа MTU C.

Преимущества

• Изготовлен из нержавеющей стали - не требует антикоррозийной защиты, подходит для помещений с высокой влажностью
• Защёлочное крепление позволяет менять модули без инструментов - экономит время при обслуживании
• Жёсткая балочная форма предотвращает деформацию даже при нагрузке на два модуля
• Точные размеры отверстия обеспечивают плотную посадку без люфтов

Ограничения применения

• Не предназначен для установки в рамки других типов (например, MTU A/B/D)
• Не имеет собственных кабельных вводов - необходимо использовать внешние каналы или кабельные лотки
• Подходит только для модулей с размером отверстия 19,3×14,8 мм; другие форматы не будут фиксироваться
• Не рекомендован для наружной эксплуатации - не имеет IP-защиты

Примеры использования

• Установка модулей RJ45 Cat.6A в серверном шкафу центра обработки данных
• Монтаж телекоммуникационных модулей в распределительных щитах офисного здания
• Фиксация модулей Siemon TERA или Telegärtner UMJ в стеновых нишах с внутренней рамкой MTU C
• Замена старых модулей на новые в существующих телеком-шкафах без переделки конструкции

Практические советы

• Перед монтажом убедитесь, что модуль имеет метку совместимости с MTM 2C или точные размеры 19,3×14,8 мм
• Проверьте, чтобы рамка была именно типа MTU C - использование другого типа приведёт к невозможности фиксации
• При сборке нескольких суппортов выравнивайте их по уровню - это важно для эстетики и удобства подключения кабелей
• Не используйте силу при установке - если защёлка не срабатывает, проверьте наличие препятствий внутри рамки
• Артикул 7407788 - это официальный номер детали от OBO BETTERMANN; заказывайте по нему для гарантии совместимости
