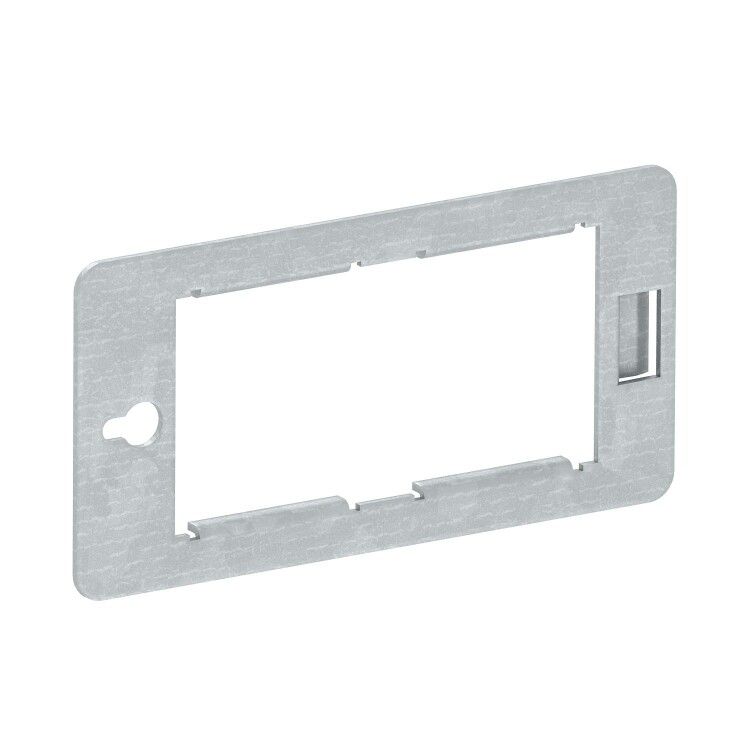

Суппорт для установки устройств Modul45 в распределитель UVS (сталь) (CP45-TP M) | 6108039 OBO Bettermann

Суппорт для установки устройств Modul45 в распределитель UVS, сталь - это металлическая рамка, предназначенная для фиксации двух модульных устройств размером 45×45 мм в корпусах энергораспределителей типа CP. Бренд OBO BETTERMANN предлагает этот элемент как надежную основу для сборки коммутационной аппаратуры в промышленных щитах. Артикул cp45-tp m (6108039) соответствует серийному решению для систем Modul45.

Назначение и область применения

Суппорт cp45-tp m используется для монтажа двух устройств серии Modul45 внутри универсальных распределительных корпусов типа CP. Он обеспечивает жесткую и точную фиксацию, позволяя устанавливать реле, контакторы, таймеры или другие компоненты размером 45×45 мм без люфта. Применяется в промышленных электрощитах, на производственных линиях, в системах автоматизации и управления оборудованием.

Технические характеристики

• Материал: сталь - прочный, устойчивый к механическим нагрузкам материал, подходящий для тяжелых условий эксплуатации;
• Тип: CP45-TP M - совместим с корпусами серии CP, рассчитан на установку двух модулей 45×45 мм;
• Формат установки: два слота под устройства Modul45, расположенные параллельно;
• Крепление: фиксируется в корпусе распределителя за счет зажимов или штатных крепежных элементов CP-корпуса.

Совместимость и монтаж

Суппорт cp45-tp m совместим исключительно с распределительными корпусами типа CP от OBO BETTERMANN. Устройства Modul45 вставляются в рамку сверху до щелчка - они фиксируются механически без дополнительного крепления. Монтаж выполняется перед установкой самих модулей: суппорт закрепляют в корпусе CP, затем в него вставляют два устройства. Посадочные размеры точно соответствуют стандартным габаритам Modul45 - 45×45 мм. Не используйте с другими сериями устройств или корпусами - несовместимость может повредить крепление или изоляцию.

Преимущества

• Высокая механическая жесткость благодаря стальной конструкции - предотвращает деформацию при вибрациях;
• Удобство сборки: позволяет одновременно смонтировать два модуля одним действием;
• Стандартная совместимость с продукцией OBO BETTERMANN - гарантирует правильную работу всей системы;
• Не требует дополнительных крепежей - работает с уже предусмотренными в корпусе CP элементами.

Ограничения применения

• Подходит только для устройств Modul45 размером 45×45 мм - не подойдет для более крупных или других форматов;
• Используется только в корпусах типа CP - несовместим с другими сериями (например, UVS, ECO, MAX);
• Не предназначена для наружной установки - не имеет защиты от пыли/влаги (IP-класс не указан, так как это внутренний элемент);
• Не рекомендуется использовать в средах с высокой коррозионной активностью без дополнительной антикоррозийной обработки.

Примеры использования

• Установка двух реле времени в щите управления конвейером;
• Монтаж контактора и терморегулятора в распределительном шкафу станка;
• Сборка цепей управления освещением в промышленном помещении с использованием двух модулей Modul45.

Практические советы

• Перед монтажом проверьте, что корпус CP имеет достаточное пространство для установки суппорта - он занимает место двух модулей по ширине;
• При работе с несколькими суппортами выстраивайте их в один ряд - это упростит обслуживание и замену модулей;
• Если планируете частые замены устройств, убедитесь, что доступ к задней части корпуса CP свободен - суппорт не снимается без демонтажа всего модуля;
• Артикул cp45-tp m (6108039) всегда указывайте при заказе запчастей - это исключит путаницу с аналогичными элементами других производителей.
