Светильник ExRAY LED R СТ 2699000020 Световые Технологии

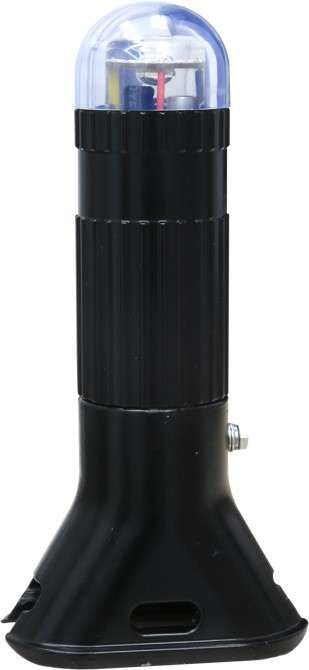

Индикатор ExRAY LED R — это взрывозащищённый светодиодный индикатор от компании Световые Технологии, предназначенный для контроля работоспособности цепей и монтажа саморегулирующихся нагревательных кабелей в опасных зонах нефтегазовой и нефтехимической промышленности. Артикул 2699000020 соответствует серийному решению ExRAY LED, обеспечивающему надёжную работу при экстремальных условиях.

Назначение и область применения

Индикатор ExRAY LED R используется для визуального контроля состояния электрической цепи в зонах с повышенным риском возгорания или взрыва. Применяется в системах с саморегулирующимися нагревательными кабелями, где требуется одновременная индикация и фиксация кабеля. Подходит для установки в помещениях класса взрывоопасности по газу — зоны 1 и 2, по пыли — зоны 21 и 22, в соответствии с ГОСТ Р МЭК 60079. Области применения: трубопроводы, резервуары, насосные станции, технологические линии нефтепереработки и химических производств.

Технические характеристики

• Тип лампы: светодиод (LED), мощность 4 Вт
• Номинальное напряжение: 230 В (рабочий диапазон 100–277 В ±10%)
• Частота: 50 Гц ±0,4 Гц
• Степень защиты: IP66 — полная защита от пыли и струй воды из любого направления
• Климатическое исполнение: УХЛ1 — работает при температурах от -60 до +55 °C
• Материал корпуса: алюминиевый сплав
• Материал рассеивателя: поликарбонат (PC), ударопрочный и устойчивый к УФ
• Цвет индикации: красный или зелёный (выбор зависит от комплектации)
• Класс защиты: I — требует обязательного заземления
• Гарантийный срок: 18 месяцев
• Нормативный документ: ТУ 3461-025-88466159-15
• Маркировка взрывозащиты: 1ExdIIСT6GbX / ExtbIIICTa80CDbX — подтверждает соответствие требованиям для взрывоопасных сред

Совместимость и монтаж

Индикатор ExRAY LED R монтируется с помощью специализированных хомутов на опорную поверхность — обычно на трубу или металлическую раму. Крепление обеспечивает герметичность и механическую прочность. Вход для кабеля позволяет ввести до трёх плоских греющих кабелей размером максимум 12,5×5,5 мм или три круглых кабеля диаметром 5–8 мм. Для правильной установки необходимо соблюдать максимальную температуру поверхности трубы — не более +250 °C. Заземление обязательно через предусмотренные винты из коррозионностойкой стали. Монтаж выполняется только после отключения питания.

Безопасность и стандарты

Индикатор ExRAY LED R имеет официальную маркировку взрывозащиты 1ExdIIСT6GbX / ExtbIIICTa80CDbX, что соответствует требованиям Европейской директивы ATEX и ГОСТ Р МЭК 60079. Конструкция корпуса обеспечивает взрывонепроницаемую оболочку: все соединения герметично запечатаны, исключая проникновение взрывоопасной смеси внутрь. Корпус выполнен из алюминиевого сплава, который не создаёт искр при контакте с другими материалами. Все металлические элементы, включая заземляющие винты, сделаны из фрикционно безопасной стали — предотвращают возникновение искр даже при трении.

Преимущества

• Высокая надёжность в экстремальных температурах — от -60 °C до +55 °C
• Светодиодный источник света потребляет всего 4 Вт, долговечен и не перегревается
• IP66 защищает от пыли и сильных струй воды — подходит для открытых площадок и влажных помещений
• Объединяет функции индикации и крепления кабеля — снижает количество точек монтажа
• Алюминиевый корпус и поликарбонатный рассеиватель устойчивы к коррозии и механическим повреждениям
• Соответствует российским нормативам (ТУ 3461-025-88466159-15) и международным стандартам ATEX

Ограничения применения

• Не предназначен для установки в зонах с постоянным погружением в жидкости — IP66 не гарантирует длительное погружение
• Запрещено использовать при температуре монтажной поверхности выше +250 °C
• Поддерживает только переменный ток 50 Гц, не совместим с постоянным током
• Требует обязательного заземления (класс защиты I); использование без заземления недопустимо
• Не рекомендуется применять вне указанного климатического исполнения УХЛ1 — не проверена работа при температурах ниже -60 °C или выше +55 °C

Примеры использования

• Индикация включения системы обогрева трубопровода в нефтеперерабатывающем комплексе
• Контроль работоспособности греющего кабеля на емкостях с высоковязкими продуктами
• Монтаж на холодильных установках в арктических регионах, где необходима индикация и обогрев одновременно
• Установка на насосных станциях в химическом производстве, где есть риск образования взрывоопасных паров

Практические советы

• Перед монтажом проверьте температуру поверхности трубы — она не должна превышать +250 °C
• Используйте только хомуты, рекомендованные производителем, чтобы сохранить степень защиты IP66
• При подключении кабеля убедитесь, что его сечение не превышает 12,5×5,5 мм (плоский) или 8 мм (круглый)
• Заземление обязательно: используйте медный провод сечением не менее 2,5 мм² и затяните заземляющий винт моментом 0,5–0,7 Н·м
• Для замены индикатора ExRAY LED R — отключите питание, снимите хомуты, выведите кабели и установите новый аналогичный модуль
• При работе в условиях частых перепадов температур допускается конденсация внутри — это не влияет на работу благодаря герметизации
