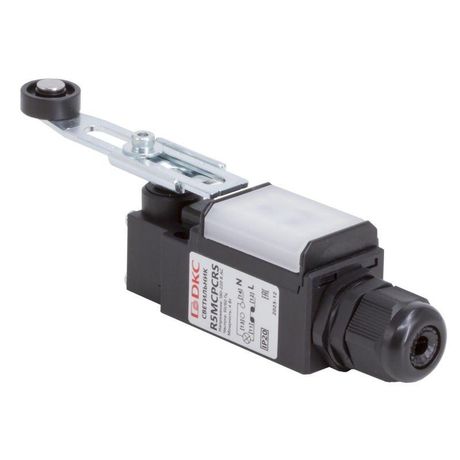

Светильник светодиодный с концевым выключателем. 4Вт.С поворотным регулируемым рычажным роликом. | R5MCPCRS DKC ДКС

Светильник светодиодный с концевым выключателем 4Вт с поворотным регулируемым рычажным роликом DKC - компактное решение для автоматического включения света при открывании дверцы оборудования. Бренд DKC предлагает эту модель в серии RAM block, где сочетаются надежность, точная настройка и простота установки. Артикул r5mcpcrs подходит для промышленной автоматизации, станков и шкафов управления.

Назначение и область применения

Светильник светодиодный с концевым выключателем 4Вт с поворотным регулируемым рычажным роликом DKC используется для освещения внутренних объемов закрытых корпусов - таких как электрошкафы, станочные ограждения, контрольные панели и устройства с движущимися дверцами. Свет включается автоматически при открытии двери и гаснет при её закрытии за счет встроенного механического выключателя, активируемого рычажным роликом. Это улучшает безопасность обслуживания и снижает энергопотребление.

Технические характеристики

• Мощность: 4 Вт
• Напряжение питания: 230 В переменного тока (AC)
• Световой поток: 600 лм (на расстоянии 300 мм)
• Тип лампы: светодиодный модуль
• Степень защиты: IP30 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Материал корпуса: ударопрочный пластик
• Способ монтажа: винтовое крепление
• Тип подключения: зажимные/винтовые клеммы + разъемное соединение
• Диаметр ввода кабеля: M20

Совместимость и монтаж

Светильник светодиодный с концевым выключателем 4Вт с поворотным регулируемым рычажным роликом DKC устанавливается на стенку корпуса или дверцу с помощью двух винтов. Кабель подводится через резьбовой ввод M20 - он совместим с кабелями диаметром до 8–10 мм. Подключение осуществляется к сети 230 В AC через зажимные клеммы. Разъем позволяет легко отключить устройство для замены или обслуживания без демонтажа. Учитывайте посадочный диаметр: корпус требует свободного места вокруг точки крепления не менее 30 мм.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтного оборудования. Степень защиты IP30 исключает контакт с внутренними элементами, но не предназначено для работы во влажных средах, на улице или в местах с брызгами воды. Для помещений с повышенной влажностью рекомендуется использовать модели с IP65 и выше.

Преимущества

• Автоматическое управление светом - не требуется ручное включение
• Регулируемый рычажный ролик позволяет точно задать положение срабатывания при открытии/закрытии дверцы
• Низкая мощность (4 Вт) и долгий срок службы LED-модуля снижают затраты на эксплуатацию
• Пластиковый корпус устойчив к механическим воздействиям и не проводит ток
• Разъемное подключение ускоряет сервисное обслуживание

Ограничения применения

• Не применяется в условиях высокой влажности, пыли, агрессивных паров или прямого попадания воды - IP30 недостаточно для таких сред
• Не рассчитан на работу при температуре ниже –10 C или выше +50 C (не указано явно, но типичный диапазон для пластика и LED в аналогичных изделиях)
• Не подходит для установки на дверцах с большим ходом (>150 мм) без дополнительных направляющих - возможен перекос рычага
• Выключатель имеет механический ресурс - не более 100 000 циклов, что ограничивает применение в системах с частым открыванием (более 50 раз в день)

Примеры использования

• Освещение внутри станочных ограждений - свет включается при открытии дверцы для наладки
• Шкафы управления с дверями - удобство диагностики и ремонта в темноте
• Ленточные конвейеры с защитными кожухами - безопасность при проверке механизма
• Электрошкафы в цехах - освещение при проведении планового осмотра

Практические советы

• При монтаже ориентируйте рычажный ролик так, чтобы он контактировал с дверью в самом конце её движения - это предотвращает случайное срабатывание при слабом нажатии
• Используйте кабель с жилами 0,75–1,5 мм2 - оптимально для нагрузки 4 Вт и входа M20
• Проверьте, чтобы дверь плотно закрывалась - люфт может вызвать постоянное включенное состояние светильника
• При замене не используйте другие лампы - модуль несменяемый; при выходе из строя меняйте весь светильник
• Для многократного использования в режиме “частое открывание” (например, в логистических системах) выбирайте модели с электронным сенсором вместо механического выключателя
