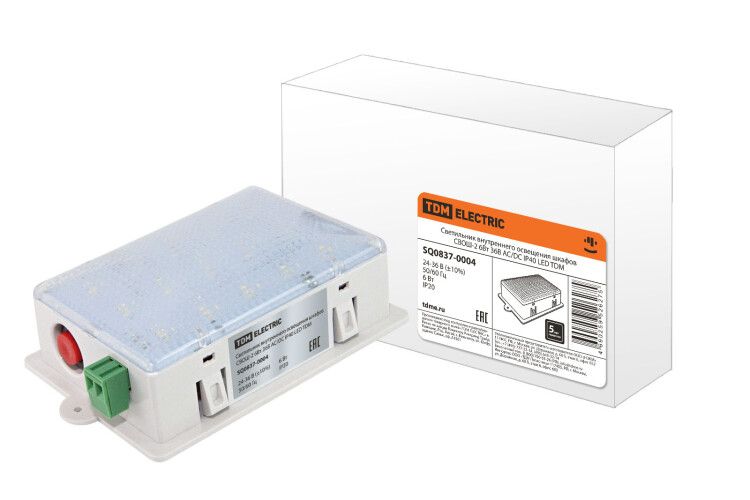

Светильник внутреннего освещения шкафов СВОШ-2 6Вт 36В AC/DC IP40 LED | SQ0837-0004 TDM
Светильник внутреннего освещения шкафов СВОШ-2 6Вт 36В AC/DC IP40 LED | SQ0837-0004 TDM

Товарные предложения:

Светильник внутреннего освещения шкафов СВОШ-2 6Вт 36В AC/DC IP40 LED | SQ0837-0004 | TDM05.12.2025Под заказ 945,9 ₽

шт.
от 30 дней
15 лет на рынке
Более 10 000 довольных клиентов
Счёт за 15 минут
Ценим ваше время
Подбор аналогов
Поможем найти замену и аксессуары
Доставка по всей РФ
Бережная упаковка каждого заказа
Любая форма оплаты
Наличный и безналичный расчёт

Описание

Характеристики

Описание

Светильник внутреннего освещения шкафов СВОШ-2 6Вт 36В AC/DC IP40 LED от TDM ELECTRIC предназначен для равномерного освещения внутри электрощитов, щитов управления и других закрытых устройств. Его компактный формат и совместимость с переменным и постоянным током делают его универсальным решением для обслуживания оборудования.

Назначение и область применения

Светильник внутреннего освещения шкафов СВОШ-2 6Вт 36В AC/DC IP40 LED используется там, где требуется безопасное и надёжное освещение в ограниченном пространстве:

  • Освещение монтажных панелей в электрощитах и распределительных устройствах
  • Подсветка приборов учёта электроэнергии, автоматических выключателей и коммутационной аппаратуры
  • Освещение рабочих зон при ремонте и техобслуживании КСО и КРУ
  • Интеграция в шкафы управления, автоматизации и систем сбора данных

Технические характеристики

  • Мощность: 6 Вт
  • Напряжение питания: 36 В переменного (AC) и постоянного (DC) тока
  • Защита от внешних воздействий: IP40 - защита от твердых частиц крупнее 1 мм, брызги воды не защищает
  • Источник света: светодиодная плата (совместимые модели: SQ0837-0003, SQ0837-0004)
  • Корпус: из АБС-пластика - устойчив к механическим нагрузкам и химическим воздействиям в условиях помещений
  • Патрон: керамический (SQ0837-0001), рассчитан на высокую температуру и долговечную работу

Совместимость и монтаж

Светильник внутреннего освещения шкафов СВОШ-2 6Вт 36В AC/DC IP40 LED монтируется в стенку шкафа через круглое отверстие. Диаметр посадочного места соответствует стандартному креплению для керамического патрона SQ0837-0001. Подключение осуществляется напрямую к цепям 36 В - часто это выходы контрольных трансформаторов или импульсных блоков питания.

Замена светодиодной платы возможна без отключения основного питания - достаточно открутить фиксирующий элемент и извлечь модуль. Это снижает время простоев при техобслуживании.

Безопасность и стандарты

Светильник внутреннего освещения шкафов СВОШ-2 6Вт 36В AC/DC IP40 LED работает на безопасном напряжении 36 В, что исключает риск поражения электрическим током при случайном контакте. Соответствует требованиям к оборудованию для установки внутри электротехнических шкафов. Сертификаты не указаны - применение допускается в рамках нормативов ГОСТ Р 51321.1 и IEC 61439 для низковольтных распределительных устройств.

Преимущества

  • Работает как от переменного, так и от постоянного тока - гибкость в проектировании цепей
  • Керамический патрон обеспечивает термостабильность и долгий срок службы даже при длительной работе
  • Возможность замены светодиодной платы без отключения питания - повышает доступность сервиса
  • Пластиковый корпус не проводит ток, не нагревается до опасных значений и не корродирует

Ограничения применения

  • Не предназначен для работы во влажных средах - IP40 не защищает от брызг и влаги
  • Не рекомендован для установки вне закрытых шкафов - отсутствует защита от пыли и влаги выше уровня IP40
  • Не подходит для мест с высокими температурами окружающей среды (>+50C) - материал корпуса и электроника имеют ограничения по тепловой стойкости
  • Требуется источник питания 36 В - нельзя подключать напрямую к 220 В без преобразователя

Примеры использования

  • Освещение внутренней части щита УВР-0,4 кВ в жилом доме
  • Подсветка счетчиков и реле в шкафу автоматики насосной станции
  • Локальное освещение зоны обслуживания КРУ в энергообъекте при плановом осмотре
  • Функциональная подсветка в шкафах управления технологическими линиями на заводе

Практические советы

  • Перед установкой проверьте наличие источника 36 В - чаще всего он реализован через контрольный трансформатор или БП с выходом 36 В
  • При замене светодиодной платы используйте оригинальные запчасти SQ0837-0003 или SQ0837-0004 - другие аналоги могут не подходить по контактам или мощности
  • Не затягивайте крепления слишком сильно - АБС-пластик легко деформируется
  • Для многократного обслуживания выбирайте модель со съемным патроном - это продлевает жизнь всей системы освещения
  • Если шкаф находится в пыльной среде, дополнительно предусмотрите герметичные вентиляционные решётки - IP40 не предохраняет от накопления пыли внутри

Характеристики

Производитель/Бренд

TDM

Артикул

sq08370004

Вес

0.17

Материал

Пластик

Тип лампы

Светодиод. (LED) несменная

Мощность лампы

6 Вт

Тип напряжения

AC/DC (перемен./постоян.)

Тип подключения

Зажимное/винтовое крепление

С выход. розеткой

Да

Номин. напряжение

230...400 В

Степень защиты (IP)

IP20

Степень защиты (NEMA)

1

Магнитное крепление

Нет

С выключателем Вкл/Откл (On/Off)

Да

Тип электрического подключения

Зажимное/винтовое крепление

Подходит для 19-дюйм. (482,6 мм) монтажа

Нет

Со световым датчиком (фотодатчиком)

Нет
