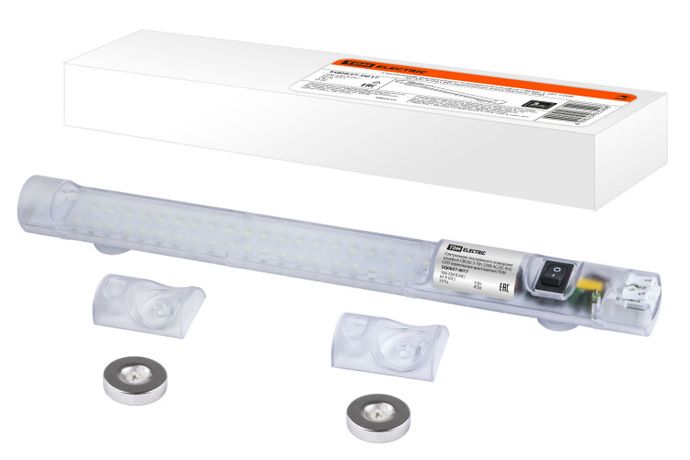

Светильник внутреннего освещения шкафов СВОШ-3 5Вт 230В AC/DC IP20 LED (крепление винт/магнит) | SQ0837-0017 TDM

Светильник внутреннего освещения шкафов СВОШ-3 5 Вт 230 В AC/DC IP20 LED от TDM ELECTRIC предназначен для равномерного освещения внутри электрощитов и других закрытых устройств. Модель с магнитным креплением и встроенным разъёмом обеспечивает быстрый монтаж и удобство обслуживания без отключения питания.

Назначение и область применения

Светильник внутреннего освещения шкафов СВОШ-3 используется исключительно во внутренних помещениях электротехнического оборудования. Подходит для освещения:

• камер комплектных распределительных устройств (КРУ);
• ящиков контрольно-сигнализационной аппаратуры (КСО);
• монтажных панелей и щитов управления;
• зон с приборами учёта электроэнергии;
• областей, где требуется визуальный контроль при проведении ремонтных работ.

Не применяется на улице, в сырых или взрывоопасных средах.

Технические характеристики

• Тип лампы: светодиод (LED), несменяемая — срок службы определяется всей конструкцией светильника.
• Мощность: 5 Вт — энергоэффективное решение для малогабаритных помещений.
• Напряжение питания: 110–230 В переменного или постоянного тока — совместим с большинством систем автоматизации и щитов.
• Степень защиты: IP20 — защищён от доступа пальцев и крупных предметов, но не от пыли и воды.
• Материал корпуса: пластик — легкий, устойчив к коррозии, не проводит ток.
• Электрическое подключение: через разъём — позволяет легко отключить светильник без демонтажа.
• Дополнительные функции: встроенная розетка и выключатель On/Off — можно подключать временные устройства (например, фонарики, тестеры) и отключать освещение без перебора в щите.
• Защита по NEMA: 1 — соответствует базовой защите от внешних воздействий в сухих помещениях.

Совместимость и монтаж

Светильник внутреннего освещения шкафов СВОШ-3 крепится двумя способами: на магнит или на винты. Это даёт гибкость при установке в металлические шкафы и панели.

• Магнитное крепление: работает только на ferromagnetic поверхностях (сталь, железо). Удержание надёжное, но требует чистой и плоской поверхности.
• Винтовое крепление: предусмотрено для случаев, когда магнит не подходит — например, при установке на деревянную или алюминиевую раму.
• Разъёмное подключение: позволяет менять светильник без отключения всего щита — достаточно просто отсоединить штекер.
• Выходная розетка: рассчитана на нагрузку до 10 А — безопасно использовать для подключения портативных инструментов, но не для мощных нагревателей.

Безопасность и стандарты

Светильник внутреннего освещения шкафов СВОШ-3 соответствует требованиям безопасности для внутренней установки в электрощитах. IP20 и NEMA 1 обеспечивают защиту от случайного контакта с частями под напряжением, но не предназначены для влажных условий. Несменная LED-лампа снижает риск повреждения при замене и исключает использование несовместимых лампочек.

Преимущества

• Встроенный выключатель и розетка позволяют управлять освещением и подключать инструменты без доступа к основному щиту.
• Разъёмное подключение ускоряет сервисное обслуживание — не нужно откручивать провода.
• Работает как от переменного, так и от постоянного тока — универсально для современных систем.
• Низкая мощность (5 Вт) минимизирует тепловыделение и нагрузку на цепь освещения.
• Пластиковый корпус не создаёт помех для радиочастотных сигналов и не влияет на работу автоматики.

Ограничения применения

• Не допускается установка в условиях повышенной влажности, пыли или агрессивных сред — IP20 недостаточно для таких задач.
• Магнитное крепление не работает на алюминиевых, медных или неметаллических поверхностях.
• Лампа несменяемая — при выходе из строя весь светильник необходимо заменить.
• Выходная розетка не предназначена для подключения мощных потребителей (>1000 Вт).
• Не рекомендован для использования вне электрощитов — не имеет защиты от механических ударов или брызг.

Примеры использования

• Освещение внутреннего пространства КРУ при плановом осмотре оператором.
• Подсветка счетчиков электроэнергии в квартирном щитке для удобства снятия показаний.
• Использование розетки для подключения тестера или мультиметра во время диагностики.
• Функция выключателя On/Off позволяет экономить энергию, когда щит не используется.

Практические советы

• Перед установкой проверьте материал стенки шкафа — если он неферромагнитный, используйте винтовое крепление.
• Обеспечьте свободный доступ к разъёму — не завязывайте провода слишком туго, чтобы не повредить контакт.
• Не подключайте к выходной розетке оборудование с высокой пусковой мощностью — возможны скачки напряжения.
• При замене светильника отключите питание щита — хотя разъём позволяет отключать его локально, безопаснее действовать по правилам ЭБ.
• Убедитесь, что посадочные места под магнит не покрыты краской или слоем оксидов — это снижает силу удержания.
