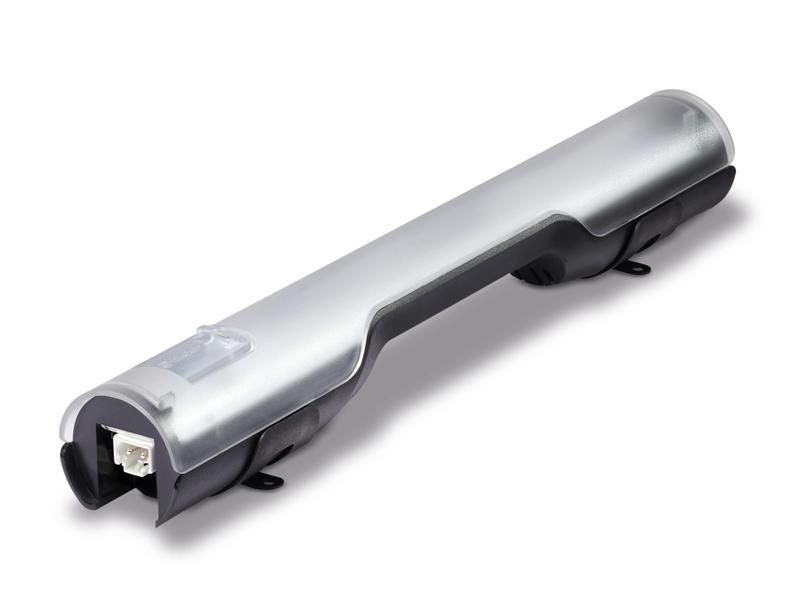

Светодиодный щитовой светильник 600лм 9Вт электропитание 12…48В AC/DC ручной выключатель клеммы Push-in - 7L.43.0.024.1100 FINDER 7L4300241100

Светильник светодиодный щитовой 600 лм 9 Вт с ручным выключателем и клеммами Push-in от FINDER (артикул 7l.43.0.024.1100) предназначен для освещения внутренних поверхностей распределительных щитов, шкафов управления и автоматических систем. Устройство работает от напряжения 12–24 В постоянного или переменного тока, обеспечивает равномерное рассеивание света и легко устанавливается благодаря магнитному креплению.

Назначение и область применения

Светильник светодиодный щитовой используется для визуального контроля за состоянием оборудования внутри электрических шкафов, панелей управления, автоматических станций и распределительных устройств. Подходит для установки в условиях сухих помещений с нормальной температурой окружающей среды. Применяется на объектах промышленной автоматизации, ЖКХ, энергетике и транспорте.

Технические характеристики

• Мощность потребления: 9 Вт
• Световой поток: 600 лм
• Напряжение питания: 12–24 В AC/DC
• Тип лампы: LED
• Степень защиты: IP20 - защита от контакта с пальцами и крупными предметами, но не от пыли и воды
• Материал корпуса: пластик
• Выключатель: встроенный ручной переключатель
• Подключение: зажимные клеммы Push-in + возможность винтового соединения
• Крепление: магнитное (для металлических поверхностей)
• Способ монтажа: электромагнитный
• Наличие выходного гнезда: да - позволяет последовательно подключить ещё один светильник

Совместимость и монтаж

Светильник светодиодный щитовой 600 лм 9 Вт устанавливается на любую ферромагнитную поверхность - стальную стенку шкафа или панель. Магнитное крепление исключает необходимость сверления. Для подключения используйте провода сечением до 2,5 мм2. Клеммы Push-in позволяют вставлять жилы без предварительной зачистки - достаточно вставить провод до упора. Также доступна опция винтового зажима для надёжного соединения в вибрационных условиях. Выходное гнездо позволяет подключить второй светильник параллельно, что удобно при необходимости увеличения освещённости.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтного оборудования. Степень защиты IP20 гарантирует безопасность при работе в закрытых щитах, но не предназначено для установки во влажных, запылённых или открытых помещениях. Напряжение питания 12–24 В снижает риск поражения электрическим током при обслуживании.

Преимущества

• Работает как от переменного, так и от постоянного тока - совместим с большинством систем управления
• Push-in клеммы ускоряют монтаж и минимизируют ошибки подключения
• Встроенный выключатель позволяет отключать питание без демонтажа
• Магнитное крепление обеспечивает быстрый монтаж и съём без инструментов
• Выходное гнездо позволяет удваивать освещённость одним кабелем
• Низкое энергопотребление (9 Вт) и долгий срок службы LED-элементов

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или агрессивных сред - IP20 недостаточен для таких условий
• Не рекомендован для установки на немагнитные материалы (алюминий, пластик, композиты)
• Напряжение выше 24 В вызывает повреждение устройства - не использовать с источниками 36 В и выше
• Не предназначен для наружного монтажа или работы в условиях экстремальных температур

Примеры использования

• Освещение внутреннего пространства силового щита в цехе
• Индикация рабочего состояния панели управления насосной станцией
• Подсветка коммутационных элементов в шкафу АВР
• Локальное освещение для техобслуживания частотных преобразователей

Практические советы

• Проверьте материал шкафа перед установкой - магнитное крепление требует железной поверхности
• При использовании выходного гнезда убедитесь, что суммарная мощность двух светильников не превышает допустимую нагрузку на цепь
• Для длительной эксплуатации избегайте перегрузок по напряжению - даже кратковременное превышение 24 В может вывести светильник из строя
• При замене или ремонте отключите питание - хотя напряжение низкое, лучше соблюдать правила электробезопасности
• Артикул 7l.43.0.024.1100 - единственный вариант в серии 7L с таким набором функций; аналоги без магнита или без выключателя имеют другие артикулы
