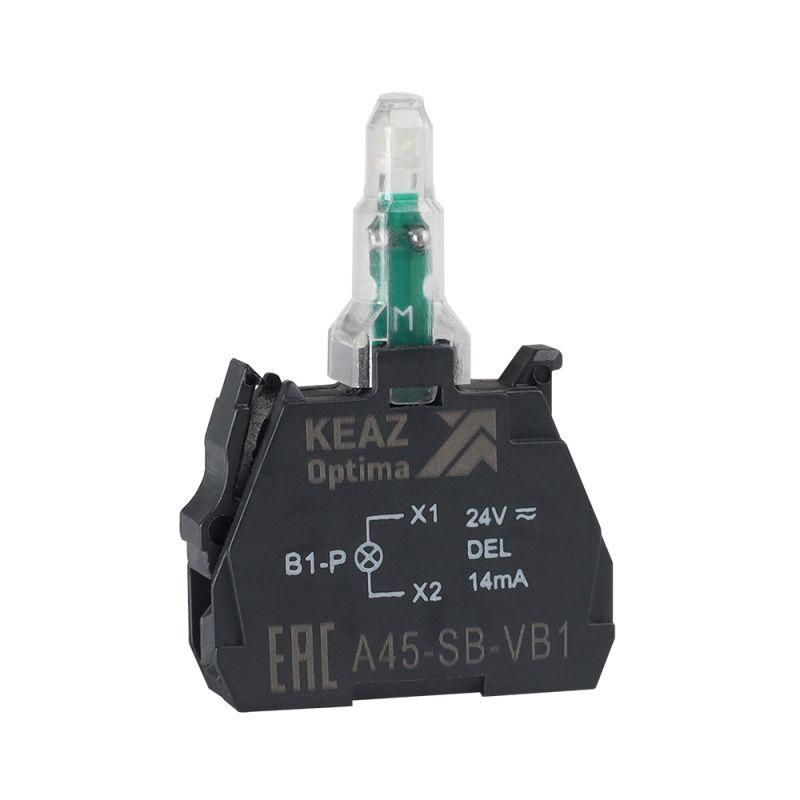

Световой блок OptiSignal D22 A45-SB-VB1 белый 24 В AC/DC с защитой от наводок ZBVB1 | 362244 КЭАЗ

Блок световой D22 A45-SB-VB1 белый 24 В AC/DC с защитой от наводок ZBVB1 - это надёжный индикаторный элемент для управления и сигнализации на оборудовании, работающем в сложных условиях. Бренд КЭАЗ обеспечивает совместимость с системами OptiSignal, а артикул 362244 позволяет легко найти замену или дополнение в уже установленной конфигурации.

Назначение и область применения

Блок световой D22 A45-SB-VB1 белый 24 В AC/DC с защитой от наводок ZBVB1 используется для визуальной индикации состояния оборудования: включения, работы, аварии или готовности. Подходит для установки на пультах управления, стендах, станках, конвейерах и других промышленных объектах. Применяется там, где важна устойчивость к помехам, вибрациям и перепадам температур.

Технические характеристики

• Номинальное напряжение: 24 В AC/DC - работает как от переменного, так и от постоянного тока, что упрощает интеграцию в разные системы.
• Диаметр отверстия: 22 мм - стандартный размер для монтажа в панелях с соответствующими проёмами.
• Тип лампы: светодиод (LED) - долговечный, энергоэффективный источник света без нагрева.
• Цвет свечения: белый - высокая видимость в любых условиях освещённости.
• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды из любого направления.
• Рабочая температура: от -50 C до +55 C - подходит для холодных цехов и жарких зон.
• Встроенный диод: да - обеспечивает защиту от обратного напряжения и импульсных наводок.
• Тип крепления: крепление к основанию/полу - фиксируется через корпус, не требует дополнительных кронштейнов.

Совместимость и монтаж

Блок световой D22 A45-SB-VB1 белый 24 В AC/DC с защитой от наводок ZBVB1 совместим со всеми компонентами серии OptiSignal от КЭАЗ. Устанавливается в отверстие 22 мм с последующей фиксацией гайкой снизу. Максимально допустимо подключение до шести контактных модулей - можно комбинировать с кнопками, переключателями и другими индикаторами. Для монтажа требуется только доступ к задней части панели. Напряжение питания подключается напрямую к выводам - полярность не имеет значения благодаря встроенному диоду.

Безопасность и стандарты

Изделие соответствует требованиям к промышленным индикаторам по степени защиты IP65 и устойчивости к электромагнитным наводкам. Встроенный диод предотвращает повреждение от скачков напряжения и обратной полярности. Конструкция выполнена в соответствии с нормами безопасности для оборудования класса II (двойная изоляция).

Преимущества

• Увеличенный порог срабатывания - отказывается реагировать на кратковременные помехи, снижает количество ложных сигналов.
• Высокая вибрационная стойкость - выдерживает нагрузки на производственных линиях и транспорте.
• Гибкая система сборки - возможно использовать как готовый блок или как часть расширяемой конфигурации OptiSignal.
• Два варианта основания - металлическое (для прочности) и пластиковое (для изоляции и легкости) - позволяют выбрать оптимальную версию под условия.
• Широкий температурный диапазон - надёжно работает даже в неотапливаемых помещениях и на открытых площадках.

Ограничения применения

• Не предназначен для длительного погружения в жидкость - IP65 не гарантирует герметичность при подводном использовании.
• Максимальная мощность потребления ограничена типом LED; не рекомендовано подключать параллельно более шести модулей без проверки суммарной нагрузки на источник питания.
• Не подходит для взрывоопасных сред - отсутствует сертификат взрывозащиты Ex.
• Пластиковое основание менее устойчиво к механическим ударам - в агрессивных средах лучше выбирать металлический вариант.

Примеры использования

• Индикация “работа” на автоматической линии резки металла.
• Сигнал “готово” на контрольном щите насосной станции.
• Индикатор состояния в холодильных камерах с частыми перепадами температур.
• Часть многофункционального пульта управления с несколькими цветовыми индикаторами и кнопками.

Практические советы

• Перед монтажом проверьте глубину отверстия - блок должен плотно входить, чтобы обеспечить герметичность IP65.
• При использовании нескольких блоков на одной линии - рассчитывайте суммарный ток потребления: один светодиод потребляет около 10–15 мА.
• Для удобства обслуживания используйте блоки с металлическим основанием в местах с риском механических повреждений.
• Если нужна гибкая конфигурация - собирайте систему из отдельных компонентов OptiSignal, а не покупайте готовые панели.
• Запасные блоки D22 A45-SB-VB1 белый 24 В AC/DC с защитой от наводок ZBVB1 (артикул 362244) стоит хранить на случай выхода из строя - они легко заменяются без переделки проводки.
