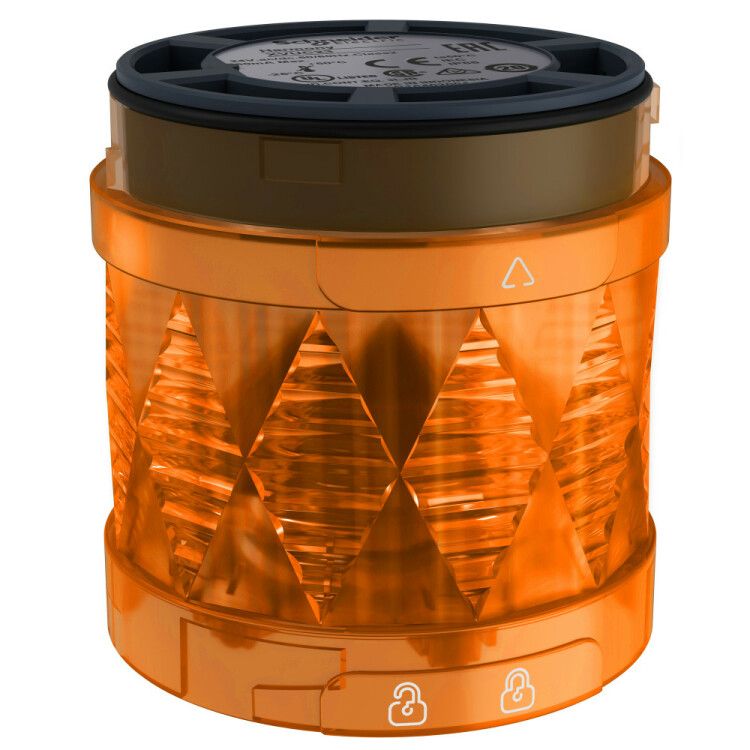

СВЕТОВОЙ МОДУЛЬ СИГН. КОЛОННЫ, ОРАНЖЕВЫЙ, 24 В, LED | XVUC25 Schneider Electric APC

Модуль световой сигнальной колонны оранжевый 24В LED от Schneider Electric - это компактный светодиодный элемент для визуальной сигнализации в промышленном оборудовании. Артикул xvuc25 предназначен для постоянного свечения на напряжении 24 В и устанавливается в составе многоцветных колонн для индикации состояния автоматических систем.

Назначение и область применения

Модуль световой сигнальной колонны оранжевый 24В LED используется для передачи информационных сигналов в виде постоянного оранжевого света. Применяется в системах управления станков, конвейеров, линий сборки и других промышленных установках, где требуется четкая визуальная индикация предупредительных состояний - например, аварийная остановка, снижение скорости или необходимость внимания оператора.

Технические характеристики

• Тип лампы: LED - энергоэффективный источник света с долгим сроком службы
• Рабочее напряжение: 24 В AC/DC - совместим с большинством промышленных систем управления
• Мощность: 2 Вт - низкое энергопотребление, не нагружает сеть
• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды из любого направления
• Внешний диаметр: 60 мм - стандартизированный размер для совмещения с другими модулями колонн
• Цвет корпуса: Чёрный - маскирует загрязнения, соответствует промышленному дизайну
• Тип изделия: Модуль - предназначена для сборки в многокомпонентную сигнальную колонну
• Назначение: Постоянный свет - не мигает, обеспечивает стабильную визуальную информацию

Совместимость и монтаж

Модуль световой сигнальной колонны оранжевый 24В LED совместим со всеми стандартными колоннами Schneider Electric серии «Световые колонны, сирены, маяки». Устанавливается методом вставки в пазы корпуса колонны - фиксируется механически без инструментов. Для подключения используются клеммы на задней стенке модуля. Подключение проводов допускается до 1,5 мм2. Обязательно соблюдайте полярность при работе с DC-питанием.

Безопасность и стандарты

Изделие соответствует требованиям безопасности EN 60947-5-1 и IEC 60204-1 для электрооборудования машин. Защита IP65 позволяет использовать модуль в условиях повышенной запылённости, сырости и частых мойок технологического оборудования.

Преимущества

• Высокая надёжность благодаря светодиодной технологии - срок службы более 50 000 часов
• Устойчивость к перепадам напряжения в сети 24 В AC/DC
• Легкий доступ к замене - модуль можно вынуть и поменять без демонтажа всей колонны
• Низкое тепловыделение - не требует радиаторов или принудительного охлаждения
• Совместимость с другими цветами модулей (красный, зелёный, жёлтый) для создания многоуровневой сигнализации

Ограничения применения

• Не предназначен для работы при температуре ниже -20 C - возможна потеря яркости
• Не следует применять в местах с постоянным воздействием прямого потока пара или химически активных жидкостей - IP65 недостаточно для таких условий
• Не работает как мигающий индикатор - для импульсной сигнализации нужен другой тип модуля
• Подходит только для установки в готовые колонны; самостоятельная установка вне корпуса невозможна

Примеры использования

• Оранжевый индикатор на линии роботизации - предупреждает о необходимости вмешательства оператора
• Система контроля качества на пищевом производстве - показывает режим «ожидание»
• Аварийная сигнализация на насосной станции - оповещает о повышении давления
• Колонна на участке упаковки - комбинируется с красным и зелёным модулями для трёхуровневой индикации

Практические советы

• Перед монтажом проверьте соответствие напряжения питания - 24 В +-10%, иначе возможен выход из строя LED
• При сборке колонны используйте только оригинальные модули Schneider Electric - отличаются точностью посадки и контактов
• Обращайте внимание на посадочный диаметр 60 мм - он должен точно совпадать с гнездом в корпусе колонны
• Для длительной эксплуатации в пыльных цехах рекомендуется периодическая проверка герметичности креплений
• Замену модуля выполняйте при отключённом питании - даже при низком напряжении есть риск поражения током
