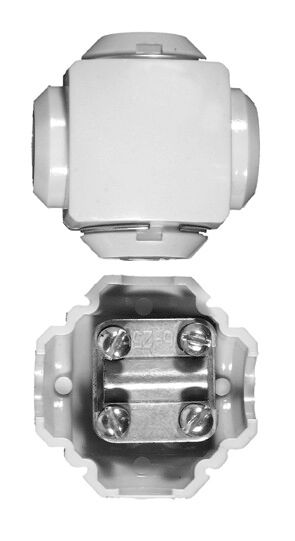

СЖИМ ОТВЕТВИТЕЛЬНЫЙ (4-10/1,5-2,5 ММ2) | U739M Schneider Electric APC

Сжим ответвительный У-739 (4-10/1,5-2,5 мм2) от Systeme Electric предназначен для безопасного и надёжного ответвления тонкого провода от основной магистрали без её разрезания. Артикул U739M используется в распределительных системах с напряжением до 220 В, особенно там, где важна скорость монтажа и минимизация вмешательства в существующую проводку.

Назначение и область применения

Сжим ответвительный У-739 позволяет выполнить ответвление от одного проводника к другому без нарушения целостности магистрали. Подходит для подключения освещения, розеток, автоматики или контрольных цепей к уже смонтированному силовому кабелю. Применяется в жилых домах, промышленных объектах, на участках с ограниченным доступом - например, внутри щитов, вдоль кабельных трасс или на опорах.

Технические характеристики

• Сечение магистрального проводника: 4–10 мм2
• Сечение ответвительного провода: 1,5–2,5 мм2
• Номинальный ток: 32 А
• Рабочее напряжение: 220 В
• Тип подключения: винтовой зажим
• Материал: алюминий и медь (контактная часть из меди, корпус - алюминий)
• Диаметр изделия: 20 мм
• Температурный режим монтажа: от –5 C до +60 C
• Покрытие: без антикоррозийного покрытия
• Количество контактов: один (единственный точечный контакт для ответвления)
• Способ установки: фиксация на кабеле без его перерезания

Совместимость и монтаж

У-739 устанавливается на одножильный или многожильный проводник магистрали сечением 4–10 мм2. Для монтажа:

• Зачистите изоляцию с магистрального провода на 8–10 мм;
• Вставьте его в зажимную камеру устройства;
• Затяните винт до упора - проверьте плотность фиксации легким потягиванием;
• Подключите ответвительный провод 1,5–2,5 мм2 к выносному контакту и затяните второй винт.

Не требует специальных инструментов - достаточно обычной отвертки. Монтаж возможен на кабелях с любым типом изоляции, кроме металлической брони. Устройство не предназначено для установки на гибкий многожильный провод большего сечения - он должен быть жестко зафиксирован в зажиме.

Безопасность и стандарты

Сжим ответвительный У-739 соответствует требованиям к механической прочности и тепловой стойкости для бытовых и промышленных сетей переменного тока. Однако не имеет сертификации по ГОСТ Р 50030.5.1 или IEC 60947 - применяется как комплектующее устройство, а не как самостоятельный коммутационный элемент. Не используйте в условиях повышенной влажности без дополнительной защиты (например, в герметичном корпусе).

Преимущества

• Не требуется разрывать магистральный кабель - сохраняется целостность цепи.
• Быстрый монтаж без сварки, пайки или обжима.
• Стабильный контакт благодаря медной вставке - снижает риск нагрева.
• Компактный размер (20 мм) - удобен для плотной укладки в шкафах и коробах.
• Поддерживает работу при температурах ниже нуля - подходит для холодных регионов.

Ограничения применения

• Не допускается использование в сетях выше 220 В - не рассчитан на высокое напряжение.
• Не подходит для многожильных проводов сечением более 10 мм2 - возможен перегрев и потеря контакта.
• Отсутствие покрытия делает изделие восприимчивым к коррозии во влажной среде - не устанавливайте на открытом воздухе без кожуха.
• Не рекомендован для частых демонтажей - винты теряют усилие после нескольких затяжек.
• Не совместим с алюминиевыми магистралями - материал контакта (медь) может вызвать электрохимическую коррозию при длительном контакте с алюминием.

Примеры использования

• Подключение светильника к существующей силовой линии в цеху без остановки оборудования.
• Добавление розетки в старую проводку квартиры, где нельзя вскрывать стену.
• Обеспечение питания датчиков или контроллеров от основного кабеля в распределительной коробке MultiBox.
• Временное питание инструмента на стройплощадке через действующую магистраль.

Практические советы

• Перед монтажом убедитесь, что магистральный провод не находится под напряжением - даже при малом токе есть риск поражения.
• Выбирайте ответвительный провод строго в пределах 1,5–2,5 мм2 - меньшее сечение перегреется, большее не войдет в зажим.
• Если магистраль сделана из алюминия - замените У-739 на модель с двойным металлом (медно-алюминиевый переход) или используйте анодированный спрей для защиты контакта.
• После монтажа проверьте температуру зажима через 1–2 часа работы - если поверхность горячая (>45 C), немедленно отключите нагрузку и переустановите устройство.
• Для долговечности закройте установленный У-739 в пластиковом корпусе или коробке - это исключит случайное касание и повреждение.
