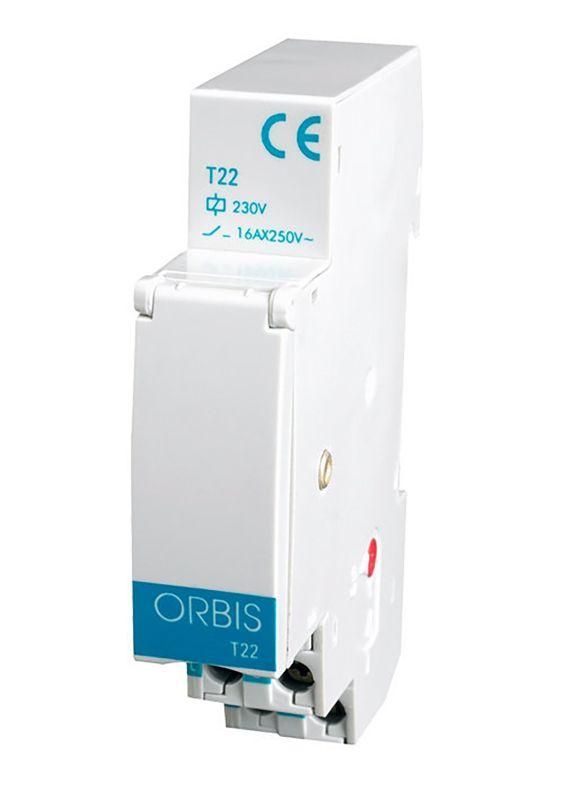

Таймер лестничный Т-22 Orbis OB063031

Таймер лестничный T-22 от Orbis (артикул ob063031) — механическое устройство для автоматического включения и отключения освещения в лестничных клетках, коридорах и других местах с временным использованием света. Управление осуществляется через внешнюю кнопку, после чего свет горит заданное время и гаснет самостоятельно.

Назначение и область применения

Таймер лестничный T-22 предназначен для автоматизации освещения в местах, где свет нужен лишь на короткое время: лестницы в жилых домах, офисах, подъездах, парковках и общественных зонах. После нажатия кнопки включения свет включается и остаётся гореть в течение выбранного интервала — от 45 секунд до 7 минут — затем отключается. Это снижает энергопотребление и продлевает срок службы ламп. Подходит для систем с несколькими кнопками, расположенными на разных этажах.

Технические характеристики

• Напряжение питания: 220 В переменного тока (AC)
• Напряжение цепи управления: 230 В AC
• Номинальный ток: 16 А
• Максимальная мощность нагрузки: 3000 Вт (например, до 30 ламп по 100 Вт)
• Диапазон выдержки времени: 45 секунд – 7 минут
• Задержка при отключении: 0,75–7 минут (регулируется)
• Тип таймера: механический, с часовым механизмом
• Тип схемы подключения: 3- или 4-проводная (через импульсную кнопку)
• Количество контактов: 1 нормально открытый (NO), 0 нормально замкнутых (NC)
• Количество переключающих контактов: 0 (не коммутирует сам по себе — требует внешней кнопки)
• Способ монтажа: на DIN-рейку шириной 1 модуль
• Глубина монтажа: 55 мм
• Поддерживаемые лампы: неоновые до 50 мА, любые другие до 3000 Вт

Совместимость и монтаж

Таймер лестничный T-22 устанавливается на стандартную DIN-рейку типа TS35. Для работы требуется внешняя кнопка (пульсатор), которая подаёт импульс на включение. Подключение возможно по трёх- или четырёхпроводной схеме — зависит от количества кнопок и распределения фазы/нуля. Обязательно соблюдать полярность при подключении. Нельзя использовать с постоянным напряжением (DC) — только переменный ток. Габариты позволяют установить несколько модулей рядом без перегрева. Работает в температурном режиме, типичном для внутренних помещений.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и административных объектов. Применяет изоляцию, рассчитанную на рабочее напряжение 250 В. Защита от перегрузки обеспечивается за счёт механической конструкции и предельного тока 16 А. Не содержит электронных компонентов, чувствительных к помехам. Не рекомендуется для установки во влажных помещениях без дополнительной защиты корпуса.

Преимущества

• Не требует внешнего питания — работает от сети освещения
• Механическая надёжность: нет микросхем, которые могут выйти из строя от скачков напряжения
• Простая регулировка времени поворотом ручки
• Сброс функции — при повторном нажатии кнопки таймер сбрасывается и начинает отсчёт заново
• Ручной режим ON/AU позволяет принудительно включить свет без таймера
• Экономия электроэнергии за счёт автоматического отключения

Ограничения применения

• Не подходит для управления светодиодными лампами ниже 5 Вт — возможны сбои из-за малого потребления тока
• Не предназначена для наружной установки — отсутствует защита IP
• Не совместима с диммерами, датчиками движения или умными системами
• Не работает с постоянным током (DC)
• Максимальная мощность 3000 Вт — нельзя подключать мощные нагревательные приборы
• Не имеет индикации состояния — невозможно определить, активен ли таймер, кроме наблюдения за светом

Примеры использования

• Жилой многоквартирный дом: свет включается при входе в подъезд, горит 5 минут — достаточно, чтобы подняться на 9 этаж
• Офисное здание: коридор между этажами — свет включается кнопкой на каждом уровне, гаснет через 3 минуты
• Гаражный комплекс: одна кнопка у въезда, таймер даёт 7 минут на парковку и выход
• Общественные туалеты: кнопка у входа, свет горит 2 минуты — хватает на использование

Практические советы

• Выбирайте время задержки исходя из максимального пути: если человеку нужно 4 минуты, чтобы дойти до верха — установите 5–6 минут
• Используйте только импульсные кнопки (пульсаторы), а не обычные выключатели — они должны замыкать контакт на долю секунды
• При подключении по 4-проводной схеме проверьте, что фаза и ноль правильно распределены между кнопками и таймером
• Если свет мерцает или не включается — проверьте, не превышает ли суммарная мощность ламп 3000 Вт
• При необходимости сброса — просто ещё раз нажмите кнопку: таймер начнёт отсчёт с начала
• Для обслуживания — отключите питание перед доступом к клеммам; устройство не требует периодической смазки
