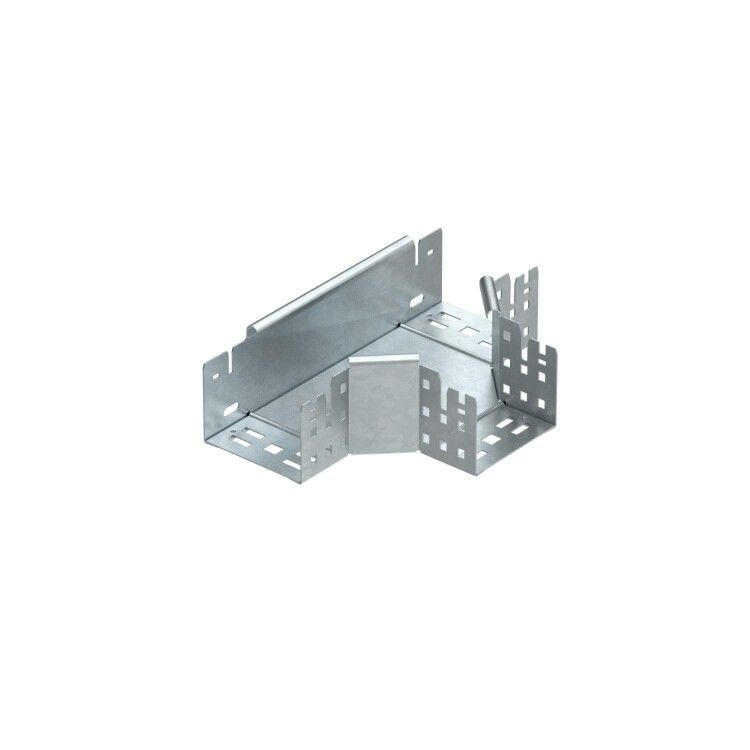

Секция Т-образная 85х100 RTM 810 FT OBO 6041680 Bettermann

Т-образная секция 85x100 мм от OBO BETTERMANN (арт. 6041680) - это элемент несущей конструкции для сборки металлических лотков с бортами высотой 85 мм. Изделие выполнено из оцинкованной стали с интегрированным соединителем, что ускоряет монтаж и повышает надёжность соединений.

Назначение и область применения

Т-образная секция 85x100 мм используется для формирования горизонтальных участков несущих конструкций, на которые крепятся кабельные лотки с бортами высотой 85 мм. Применяется в системах распределения кабелей на промышленных объектах: в цехах, на транспортерных линиях, в распределительных пунктах. Подходит для монтажа в помещениях с повышенной влажностью и агрессивной средой благодаря защите от коррозии.

Технические характеристики

• Форма: Т-образная, горизонтальное исполнение
• Размеры: высота 85 мм, ширина 100 мм
• Материал: сталь с горячим цинкованием
• Покрытие: слой цинка методом горячего оцинкования - обеспечивает долговечную защиту от ржавчины
• Интегрированный соединитель: позволяет фиксировать смежные элементы без дополнительных крепёжных деталей
• Обозначение производителя: RTM 810 FT
• Артикул: 6041680

Совместимость и монтаж

Т-образная секция 85x100 мм совместима с лотками OBO BETTERMANN серии RTM, имеющими высоту бортика 85 мм. Соединитель встроен в профиль - достаточно вставить соседнюю секцию до щелчка, чтобы получить жесткую связь. Монтаж выполняется на опоры или кронштейны с шагом не более 1,5 метра. Для точного выравнивания рекомендуется использовать уровень. Нет необходимости в сверлении или использовании болтов - всё крепится через интегрированный замок.

Безопасность и стандарты

Изделие соответствует требованиям EN 61537 для кабельных систем. Горячее цинкование гарантирует соответствие нормам по коррозионной стойкости в соответствии с ISO 1461. Продукт сертифицирован для использования в электроустановках напряжением до 1000 В переменного тока.

Преимущества

• Ускоренный монтаж: интегрированный соединитель исключает необходимость в дополнительных крепёжных элементах
• Долговечность: горячее цинкование защищает сталь от коррозии даже в условиях высокой влажности
• Жёсткая конструкция: Т-профиль обеспечивает равномерное распределение нагрузки на опоры
• Совместимость с серией RTM: легко комбинируется с другими элементами системы OBO

Ограничения применения

• Не предназначена для вертикальных участков - только для горизонтального монтажа
• Подходит только для лотков с высотой бортика 85 мм; несовместима с лотками других размеров
• Не рекомендуется для эксплуатации в средах с постоянным воздействием открытого пламени или температур выше +80 C
• Не является несущим элементом для тяжёлых механических нагрузок - применяется только для кабельных систем

Примеры использования

• Сборка лотковой трассы в цехе металлургического завода
• Монтаж кабельных каналов в пищевой промышленности с частой мойкой оборудования
• Распределение силовых и сигнальных кабелей в автоматизированных линиях производства
• Замена старых стальных конструкций на новые с улучшенной коррозионной стойкостью

Практические советы

• Перед установкой проверьте, что высота бортика вашего лотка точно соответствует 85 мм - отклонение даже на 2–3 мм может нарушить плотность соединения
• При длинных трассах используйте компенсационные зазоры между секциями - температурные деформации могут вызвать перекос
• Для защиты от внешних воздействий можно дополнительно применять герметичные крышки серии RTM
• Храните Т-образную секцию 85x100 мм в сухом месте - хотя покрытие устойчиво, длительный контакт с водой может снижать срок службы
• Артикул 6041680 всегда указывайте при заказе запчастей - это гарантирует совместимость с оригинальными элементами OBO BETTERMANN
