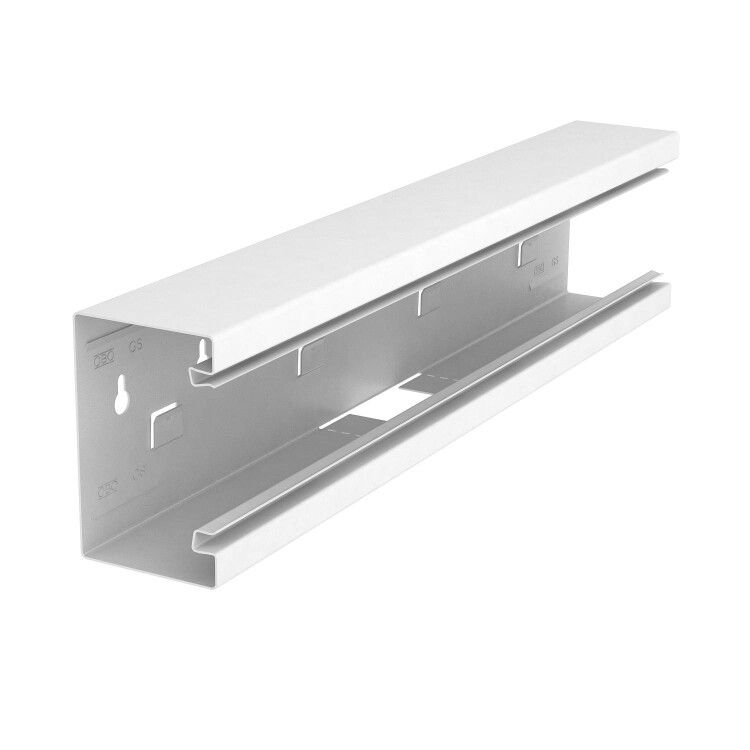

Ответвитель Т-образный для кабель-канала Rapid 80 70х110мм сталь GS-ST70110RW бел. OBO 6277060 Bettermann

Т-образная секция кабельного канала Rapid 80 70x110 мм (сталь, белый) GS-ST70110RW от OBO BETTERMANN предназначена для организации ответвлений кабельной трассы в настенных системах. Эта деталь позволяет безопасно выводить провода из основного канала под углом 90°, сохраняя целостность защиты и удобство обслуживания.

Назначение и область применения

Т-образная секция кабельного канала Rapid 80 70x110 мм (сталь, белый) GS-ST70110RW используется для создания ответвлений в кабельных каналах при настенной прокладке проводов и кабелей. Подходит для распределительных щитов, автоматизированных линий, промышленного оборудования и объектов с высокими требованиями к эстетике и защите коммуникаций. Применяется там, где необходимо вывести кабели из основной трассы в сторону - например, к пультам управления, датчикам или розеткам.

Технические характеристики

• Тип изделия: Т-образная секция
• Материал: сталь с окрасочным покрытием
• Цвет: чисто-белый
• Размеры: ширина верхней части - 76,5 мм, ширина ответвления - 105 мм
• Высота профиля: 70×110 мм (соответствует стандартному каналу Rapid 80)
• Симметричная форма: да - позволяет использовать одинаково для левой и правой стороны
• Количество крышек: одна (не включена в комплект)
• Способ монтажа крышки: вставка внутрь профиля
• Монтажная перфорация: есть - для фиксации саморезами или дюбелями
• Содержание галогенов: отсутствует - соответствует экологическим нормам
• Защитная пленка: есть - предохраняет поверхность от царапин до установки

Совместимость и монтаж

Т-образная секция кабельного канала Rapid 80 70x110 мм (сталь, белый) GS-ST70110RW совместима со всеми элементами серии Rapid 80 того же цвета и типа исполнения. Устанавливается на стену с помощью перфорации - отверстия расположены равномерно для надежной фиксации. Крышка не входит в комплект - её нужно заказывать отдельно (например, GS-CV70110RW). Монтаж выполняется после укладки кабелей в основную трассу: секция врезается в нужном месте, затем закрывается крышкой. Для точного совпадения используйте только оригинальные крышки OBO BETTERMANN.

Преимущества

• Удобный доступ к кабелям через боковое ответвление без демонтажа всей трассы
• Симметричная конструкция снижает количество запасных частей на складе
• Окрашенная сталь обеспечивает долговечность и устойчивость к механическим воздействиям
• Отсутствие галогенов делает продукт безопасным при возможном возгорании
• Запатентованная система вставной крышки гарантирует плотное прилегание и легкий сервисный доступ

Ограничения применения

• Не предназначен для наружной установки - отсутствует IP-защита
• Не рекомендуется для использования в средах с агрессивными химическими веществами
• Требуется обязательная установка крышки; открытая секция не соответствует нормам безопасности
• Подходит только для кабелей, помещаемых в каналы серии Rapid 80 (до 70×110 мм); несовместима с другими сериями (Rapid 40, Rapid 100 и т.д.)

Примеры использования

• Отвод питания к панели управления на станке от основного кабельного канала
• Разветвление сигнальных кабелей к датчикам на конвейере
• Подключение розеток и освещения в производственном корпусе
• Обустройство кабельных трасс в офисных зонах с требованием к чистому внешнему виду

Практические советы

• Перед монтажом удалите защитную плёнку - она может оставить следы, если ее снять после установки
• При сверлении отверстий под крепеж используйте свёрло по металлу, чтобы не повредить покрытие
• Выбирайте крышку GS-CV70110RW точно по артикулу - другие модели не будут плотно садиться
• Учитывайте посадочные размеры: ширина профиля 76,5 мм - не путайте с шириной ответвления 105 мм
• Для сложных трасс составьте схему заранее - T-секции нельзя легко перемещать после сборки
