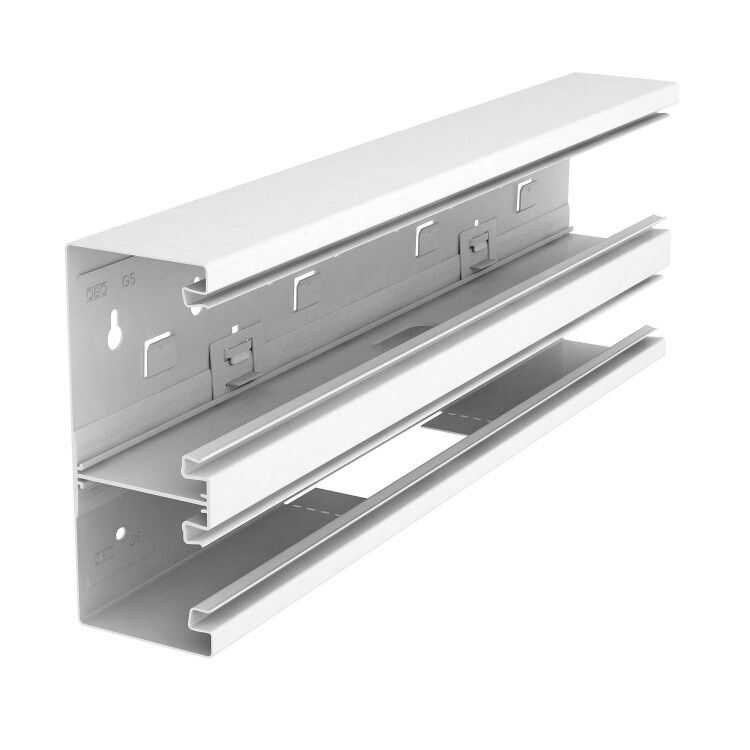

Ответвитель Т-образный для кабель-канала Rapid 80 70х170мм сталь GS-DT70170RW бел. OBO 6278260 Bettermann

Т-образная секция кабельного канала Rapid 80 70x170 мм (сталь, белый) GS-DT70170RW от OBO BETTERMANN предназначена для организации ответвлений кабельной трассы в настенных системах. Эта деталь позволяет безопасно провести кабели через пересечения каналов, сохраняя целостность защиты и удобство доступа. Артикул GS-DT70170RW используется в промышленных и коммерческих проектах, где требуется надежный и модульный кабельный канал.

Назначение и область применения

Т-образная секция кабельного канала Rapid 80 70x170 мм (сталь, белый) GS-DT70170RW применяется для создания ответвлений в кабельных трассах. Она соединяет основную линию канала с боковым ответвлением, позволяя распределить кабели в трех направлениях. Подходит для монтажа на стены в помещениях с высокой плотностью кабельных сетей: цехах, серверных, офисах, объектах ЖКХ и энергетики. Устанавливается в составе системы Rapid 80, совместима с другими элементами этой серии.

Технические характеристики

• Тип: Т-образная секция (нижняя часть)
• Материал: Сталь с окрасочным покрытием
• Цвет: Чисто-белый
• Размеры: Ширина верхней части - 76,5 мм; ширина ответвления - 165 мм
• Крышка: Отдельно, не включена в комплект - устанавливается после монтажа
• Способ фиксации крышки: Вставка внутрь профиля
• Перфорация: Есть - для крепления саморезами или дюбелями
• Состав: Безгалогенный материал - снижает токсичность при нагреве
• Защитная пленка: Да - предохраняет поверхность от повреждений до монтажа

Совместимость и монтаж

Т-образная секция Rapid 80 70x170 мм (сталь, белый) GS-DT70170RW совместима только с кабельными каналами серии Rapid 80 того же типа (напольные/настенные). Для монтажа необходимо:

• Закрепить секцию к стене с помощью саморезов через монтажные отверстия;
• Уложить кабели в основной и боковой каналы перед установкой крышки;
• Установить крышку методом вставки - она фиксируется за счет зажимов по краям, без дополнительных креплений.

Не используйте эту секцию как самостоятельный элемент - она требует соединения с прямыми участками канала. Крышку следует заказывать отдельно (артикулы для крышки: GS-DC70170RW и аналоги).

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Белое покрытие обеспечивает эстетичный вид в открытых трассах
• Наличие перфорации ускоряет и упрощает крепление
• Безгалогеновый состав соответствует требованиям пожарной безопасности
• Защитная плёнка предотвращает царапины при транспортировке и хранении

Ограничения применения

• Не предназначен для наружного монтажа - отсутствует защита от осадков и УФ-излучения
• Не рекомендуется использовать в средах с постоянным воздействием агрессивных химических веществ
• Только для внутрипомещений с нормальной влажностью (не для сырых помещений без дополнительной изоляции)
• Не является герметичной конструкцией - не обеспечивает IP-защиту
• Крышка продается отдельно - нельзя собрать полноценную трассу без её приобретения

Примеры использования

• Разводка силовых кабелей от главной трассы к группе станков в цеху
• Подключение контрольных кабелей к пульту управления в автоматизированном отделении
• Обход препятствий (дверных проёмов, труб) путём формирования Т-ответвления
• Создание распределительных узлов в серверных помещениях с множеством кабелей

Практические советы

• Проверьте ширину ответвления (165 мм) - она должна соответствовать количеству и диаметру прокладываемых кабелей
• Перед монтажом удалите защитную плёнку - остатки клея могут затруднить установку крышки
• Используйте один тип крышки (GS-DC70170RW) для всех элементов системы - различия в механизме фиксации могут вызвать щели
• При необходимости замены или обслуживания - легко демонтируется крышка без инструментов
• Для больших нагрузок по кабелям - проверьте допустимую заполняемость канала согласно ГОСТ 31943
