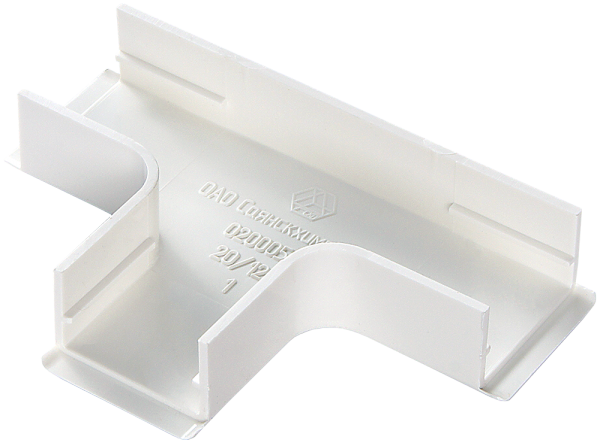

Т-образное ответвление для кабель-канала 20х12,5 | 020005S SPL

Т-образное ответвление для кабель-канала 20х12,5 от SPL (артикул 020005s) позволяет организовать перпендикулярный выход кабеля из основного канала без нарушения целостности системы. Подходит для внутренней проводки в помещениях с невысокой механической нагрузкой.

Назначение и область применения

Этот элемент используется для создания T-образного соединения в системе кабель-канала 20х12,5. Он обеспечивает переход кабелей в другую плоскость - например, вертикально вверх или вниз от горизонтального участка трассы. Применяется в офисах, жилых домах, административных зданиях для укладки слаботочных и силовых кабелей внутри стен или на поверхностях. Не предназначен для открытой установки на улице или в условиях повышенной влажности.

Технические характеристики

• Размер канала: 20×12,5 мм - совместим с кабель-каналом той же габаритной формы
• Угол соединения: 90° по всем направлениям - строго перпендикулярное ответвление
• Материал: поливинилхлорид (ПВХ) - устойчив к воздействию бытовых химических веществ, не поддерживающий горение
• Цвет: чисто-белый (RAL 9016) - соответствует стандартному цвету большинства кабель-каналов SPL
• Конструкция: формованное (отлитое) исполнение - однородная структура без сварных швов
• Симметричность: да - одинаково работает как восходящее, так и нисходящее ответвление
• Крышка: одна - комплектуется одной крышкой, закрывающей все три ветви
• Поверхность: необработанная - матовая, без антистатического или противоскользящего покрытия

Совместимость и монтаж

Т-образное ответвление для кабель-канала 20х12,5 совместимо только с кабель-каналами того же сечения (20×12,5 мм) и аналогичной формы - включая продукцию SPL. Устанавливается путём вставки в основной канал до щелчка; крышка фиксируется защёлками. Для монтажа требуется только ножницы или нож для резки канала. Нет необходимости в дополнительных крепёжных элементах - деталь сама удерживается в профиле. Не используйте с кабель-каналами других брендов, если их внутренние габариты отличаются даже на 0,5 мм - возможна плохая посадка и расшатывание.

Преимущества

• Однородная литая конструкция исключает расслоение и деформацию при температурных колебаниях
• Симметричная форма позволяет использовать элемент в любом направлении - снижает количество запасных частей на складе
• Белый цвет (RAL 9016) легко сочетается с другими белыми элементами системы, не бросается в глаза
• Отсутствие обработки поверхности делает изделие более устойчивым к царапинам при монтаже

Ограничения применения

• Не предназначено для внешних работ - материал ПВХ теряет прочность при минусовых температурах и под прямыми солнечными лучами
• Не выдерживает ударные нагрузки - нельзя применять в местах с риском механического повреждения (например, в цехах с движущимся оборудованием)
• Не рекомендуется для кабелей с большим радиусом изгиба - внутренний объём ограничен, что затрудняет прокладку многожильных кабелей с плотной оплеткой
• Не имеет защиты от пыли и влаги (IP-класс не указан) - не подходит для сырых помещений без дополнительной герметизации

Примеры использования

• Подключение розетки от горизонтальной трассы в стене - кабель спускается через T-ответвление к уровню розетки
• Переход кабелей от потолочного канала к настенной панели управления
• Обход препятствия (батарея, труба) в квартире - кабель меняет направление, сохраняя скрытую прокладку

Практические советы

• Перед монтажом проверьте точную ширину основного кабель-канала - даже небольшая разница в размерах может помешать фиксации
• Если кабели слишком толстые, предварительно уложите их в канал, чтобы убедиться, что они свободно проходят через ответвление
• Изделие можно резать по линии соединения, если нужен нестандартный угол - но тогда потеряется гарантия герметичности
• Для долговечности не допускайте перегрузки канала - максимальное заполнение не должно превышать 40–50% объёма
• Артикул 020005s - единственный вариант T-ответвления для этого размера в линейке SPL; другие модели не подходят по габаритам
