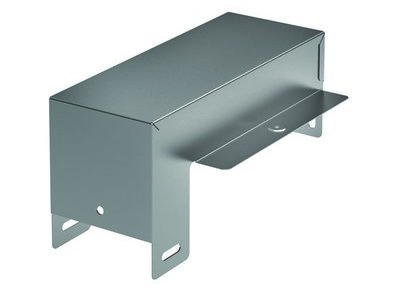

Ответвитель-крышка Т-обр. вертикальный вниз DDS 200/100 в комплекте с крепежными элементами и соединительными пластинами | 37381K DKC ДКС

Ответвитель-крышка Т-образный вертикальный вниз DDS 200/100 от DKC - элемент системы S5 Combitech, предназначенный для организации Т-образных ответвлений кабельной трассы с переходом вниз. В комплекте с крепежом и соединительными пластинами упрощает сборку сложных маршрутов, сохраняя целостность кабелей за счет плавного изгиба.

Назначение и область применения

Ответвитель-крышка DDS 200/100 используется для создания Т-образных ответвлений в кабельных трассах, где необходимо изменить направление движения кабелей - например, перейти от горизонтального лотка к вертикальному спуску. Подходит для систем, требующих надежной защиты кабелей от механических повреждений и внешних воздействий. Часто применяется на промышленных объектах: в цехах, на конвейерах, в распределительных щитах, в местах выхода кабелей в нижние уровни.

Технические характеристики

• Тип изделия: крышка-ответвитель
• Габаритные размеры: 100×200 мм (горизонтальная ширина × вертикальная глубина)
• Высота боковой стенки: 50 мм
• Материал корпуса: нержавеющая сталь
• Покрытие: оцинковано по методу Сендзимира - повышенная коррозионная стойкость
• Исполнение: усиленное - для нагрузок и условий эксплуатации выше среднего
• Огнестойкость: да - соответствует требованиям к пожаробезопасным кабельным системам
• Диапазон: широкодиапазонное - совместимо с различными типами кабелей и проводов
• Цвет: серый

Совместимость и монтаж

Ответвитель-крышка DDS 200/100 предназначен исключительно для использования в системе S5 Combitech от DKC. Совместим с другими элементами этой серии: лотками, углами, крышками и фланцами того же форм-фактора. Монтаж осуществляется с помощью входящих в комплект соединительных пластин и крепежных элементов - болты, гайки, шайбы. Нет необходимости докупать дополнительные детали. Установка выполняется путем плотного соединения с горизонтальным и вертикальным участками трассы; герметичность обеспечивается за счет точного подбора посадочных поверхностей. Для правильного монтажа проверьте соответствие толщины стенок лотков - все элементы системы имеют единый стандарт.

Безопасность и стандарты

Ответвитель-крышка DDS 200/100 имеет огнестойкую конструкцию, что позволяет применять его в зонах с повышенными требованиями к пожарной безопасности. Оцинкование по методу Сендзимира гарантирует долговечность даже в агрессивных средах - влажных, химически активных или с частыми температурными колебаниями. Соответствует нормам для промышленных кабельных систем, в том числе ГОСТ Р 50571 и IEC 61439.

Преимущества

• Все необходимые крепеж и соединители в комплекте - снижают время монтажа и риск потери деталей
• Оцинкованная сталь с высокой адгезией покрытия - устойчивость к ржавчине и механическим повреждениям
• Усиленное исполнение - выдерживает большие нагрузки и вибрации
• Плавный переход кабелей - минимизирует изгиб и перегиб жил, продлевает срок службы изоляции
• Стандартная серая окраска - легко интегрируется в любые цветовые решения кабельных трасс

Ограничения применения

Ответвитель-крышка DDS 200/100 нельзя использовать вне системы S5 Combitech - он несовместим с лотками других производителей или серий. Высота боковой стенки (50 мм) ограничивает максимальный диаметр пучка кабелей - не рекомендуется заполнять более чем на 40–50%. Не предназначен для прямого контакта с открытым пламенем или длительного воздействия свыше +80 C. Не следует применять в условиях постоянного погружения в жидкости - хотя покрытие устойчиво к влаге, изделие не является герметичным.

Примеры использования

• Переход от горизонтальной кабельной трассы на уровне пола к вертикальному каналу в полу для питания оборудования ниже уровня пола
• Разветвление кабелей управления от основного лотка к станкам, расположенным на смежной оси
• Обустройство ответвления в распределительном щите для вывода силовых кабелей вниз к трансформаторам
• Прокладка кабелей в пищевой промышленности - благодаря оцинкованию и материалу корпуса легко моется и устойчив к мойкам давлением

Практические советы

• Перед установкой проверьте внутренний проход - убедитесь, что суммарный диаметр кабелей не превышает 50% площади сечения ответвителя
• Не затягивайте крепеж слишком сильно - это может деформировать тонкие стенки и нарушить контакт между пластинами
• При использовании в помещениях с высокой влажностью дополнительно контролируйте состояние оцинкованного слоя - при повреждении покрытия возможна локальная коррозия
• Запасайте пару лишних соединительных пластин - они часто теряются при многократной сборке/разборке
• Ответвитель-крышка DDS 200/100 от DKC лучше всего сочетается с лотками 100×200 мм той же серии - используйте только оригинальные компоненты S5 Combitech
