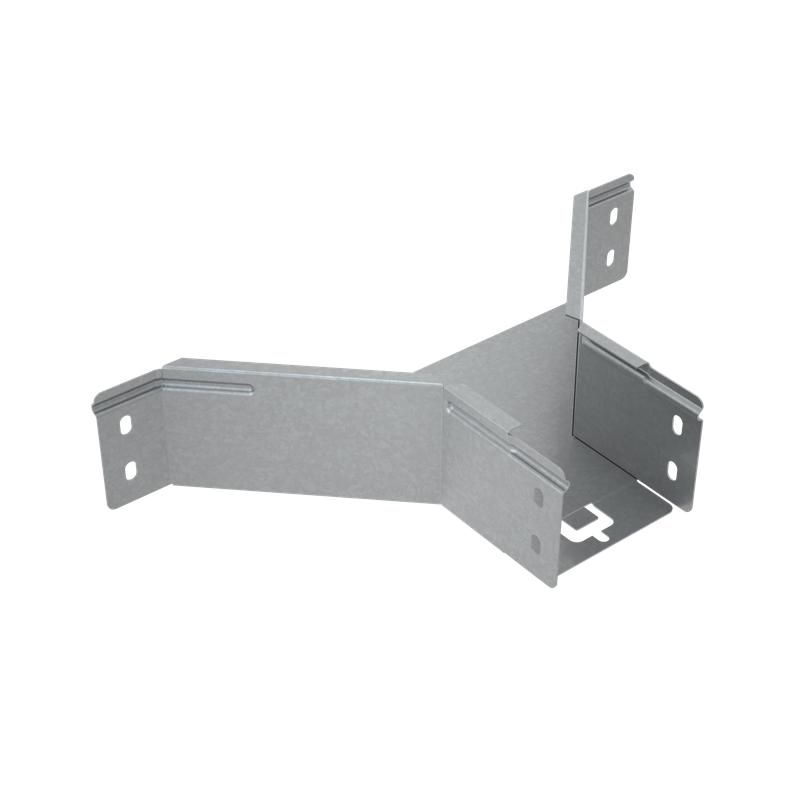

Ответвитель для лотка Т-образ. 150х80 сталь 1мм "ПЛЮС" TUplus80-150 КМ PL0588 КМ-Профиль

Ответвитель Т-образный 80х150 мм сталь 1мм КМ-профиль серия ПЛЮС - это элемент кабельной трассы для организации горизонтального Т-разветвления, совместимый с профилем той же серии. Изделие обеспечивает надёжное соединение и защиту кабелей в помещениях с умеренным климатом.

Назначение и область применения

Ответвитель Т-образный 80х150 мм сталь 1мм КМ-профиль серия ПЛЮС предназначен для создания ответвлений в горизонтальной плоскости кабельной трассы. Он позволяет изменить направление трассы на 90°, формируя Т-образную точку соединения между основным каналом и боковым ответвлением. Применяется в системах распределения силовых и слаботочных кабелей внутри зданий - например, в офисах, производственных цехах, серверных, на объектах ЖКХ и энергетики.

Технические характеристики

• Тип изделия: Т-образный ответвитель
• Материал: оцинкованная сталь толщиной 1 мм
• Габариты: ширина 150 мм, высота 80 мм
• Внутренний радиус изгиба: 100 мм - обеспечивает плавный переход кабелей без перегибов
• Покрытие: оцинковано по методу Сендзимира - равномерное, прочное антикоррозийное покрытие
• Конструкция: горизонтальный отвод с интегрированным соединителем - не требует дополнительных креплений при сборке
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 - допустимо использование в закрытых помещениях с умеренной влажностью и температурой от −40C до +40C
• Огнестойкость: да - материал не поддерживает горение, сохраняет целостность при локальных перегревах

Совместимость и монтаж

Ответвитель Т-образный 80х150 мм сталь 1мм КМ-профиль серия ПЛЮС совместим исключительно с другими элементами серии ПЛЮС того же габарита - 150×80 мм. Соединение происходит путём вставки в смежный профиль; фиксация осуществляется за счёт плотного посадочного соединения и интегрированного замка. Нет необходимости в сварке, болтах или саморезах. Для герметичности и защиты от пыли рекомендуется установить крышку серии ПЛЮС - она защёлкивается без инструментов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1. Материал оцинкован по методу Сендзимира - что гарантирует долговечность и соответствие нормам по коррозионной стойкости. Огнестойкость подтверждает возможность применения в системах, где важна пожаробезопасность. Элемент не содержит токсичных компонентов и безопасен для внутренней установки.

Преимущества

• Интегрированный соединитель - ускоряет сборку и снижает риск некачественного соединения
• Оцинкование по методу Сендзимира - более устойчиво к царапинам и механическим повреждениям при монтаже, чем обычное цинкование
• Форма с радиусом 100 мм - минимизирует нагрузку на кабели при прокладке, особенно при использовании жёстких проводов
• Поддержка крышки серии ПЛЮС - обеспечивает быстрый доступ к кабелям без демонтажа всей трассы
• Совместимость с проектными решениями - рекомендовано к применению в типовых проектах, что упрощает согласование и документацию

Ограничения применения

• Не предназначена для открытых площадок, улиц, подвалов с постоянной влагой или агрессивной средой (например, химические производства)
• Не используется в условиях повышенной вибрации без дополнительной фиксации
• Совместим только с профилем 150×80 мм серии ПЛЮС - не подходит для других брендов или размеров
• Не рассчитана на работу при температурах выше +40C длительное время - возможна деформация покрытия

Примеры использования

• Разветвление кабельной трассы в серверной комнате - от главного канала к стойкам оборудования
• Обход препятствия (колонны, воздуховода) в офисном здании через Т-соединение
• Подключение питания к конвейерной линии в цеху - ответвление от основной трассы к рабочей зоне
• Распределение слаботочных кабелей (LAN, CCTV) в многоквартирном доме

Практические советы

• Перед монтажом проверьте, чтобы все участки трассы имели одинаковый размер - 150×80 мм. Отклонение даже на 2–3 мм нарушит герметичность соединения.
• При прокладке кабелей большого диаметра используйте только мягкий кабель с минимальным радиусом изгиба - внутренний радиус 100 мм не позволяет делать резкие изгибы.
• Закрывайте ответвитель крышкой сразу после укладки кабелей - это предотвращает попадание пыли и случайные повреждения.
• Если требуется усиленная фиксация (например, в вибрационной среде), дополнительно закрепите изделие анкерными болтами к стене или полу - хотя это не предусмотрено конструкцией по умолчанию.
• Артикулы pl0588, tuplus80-150 и tuplus80*150 - это разные обозначения одного продукта. При заказе используйте любой из них - они ведут на тот же ответвитель Т-образный 80х150 мм сталь 1мм КМ-профиль серия ПЛЮС.
