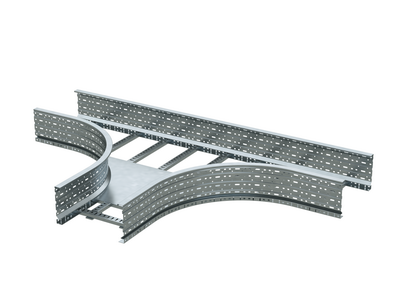

Ответвитель для лестн. лотка Т-образ. 80х1000 R-660 гор. цинк DKC ULT680HDZ ДКС

Ответвитель Т-образный лестничный 80х1000 горячеоцинкованный от DKC (ДКС), артикул ult680hdz, предназначен для создания горизонтальных ответвлений в кабельных трассах на базе лотков серии U5 Combitech. Он обеспечивает плавный переход и сохраняет целостность кабелей при прокладке, особенно в условиях повышенной влажности благодаря защите от коррозии.

Назначение и область применения

Ответвитель Т-образный лестничный 80х1000 горячеоцинкованный используется для формирования Т-образных ответвлений в горизонтальной плоскости кабельных трасс, собранных из лотков серии U5 Combitech. Подходит для систем, где требуется разветвление кабелей без изменения уровня трассы - например, при подключении оборудования к основному каналу, перенаправлении проводов к распределительным щитам или организацией доступа к группам устройств вдоль длинного участка трассы.

Технические характеристики

• Размеры: ширина 1000 мм, высота 80 мм - полностью соответствует лоткам U5 Combitech
• Внутренний радиус изгиба: 500 мм - обеспечивает минимальное натяжение кабелей при прохождении через ответвитель
• Материал: сталь с горячим цинкованием - устойчив к коррозии, срок службы до 30–50 лет
• Тип профиля: перфорированный - позволяет фиксировать кабели и обеспечивает естественную вентиляцию
• Исполнение: с разъемом - легко соединяется с лотками без дополнительных крепежей
• Конструкция: симметричный выход - равномерное распределение нагрузки на обе стороны ответвления
• Цвет: серый - соответствует цветовой гамме серии U5 Combitech
• Поддержка больших расстояний и широкого диапазона - подходит для протяженных и сложных трасс

Совместимость и монтаж

Ответвитель ult680hdz совместим исключительно с лотками серии U5 Combitech с высотой борта 80 мм и шириной 1000 мм. Монтаж выполняется путём плотного вставления в торец основного лотка - разъёмная конструкция гарантирует надёжное соединение без зазоров. Крепление к несущей конструкции осуществляется через перфорацию с помощью болтов или саморезов. Учитывайте, что при сборке необходимо выровнять оси всех элементов - смещение более чем 2–3 мм может вызвать затруднения при прокладке кабелей.

Безопасность и стандарты

Ответвитель Т-образный лестничный 80х1000 горячеоцинкованный изготовлен в соответствии с требованиями к механической прочности и коррозионной стойкости для промышленных кабельных систем. Горячее цинкование соответствует ГОСТ 14918, обеспечивающему долговечность в агрессивных средах. Перфорация выполнена с учётом теплового расширения материалов - снижает риск деформации при перепадах температур.

Преимущества

• Плавный радиус 500 мм минимизирует изгиб кабелей, предотвращая повреждение изоляции
• Горячее цинкование защищает от ржавчины - идеально для помещений с высокой влажностью, наружных установок, производственных цехов
• Симметричная форма позволяет одинаково нагружать обе ветви трассы - удобно при равномерном распределении кабелей
• Перфорация с компенсационными зазорами допускает свободное перемещение при изменении температуры - снижает риск деформации всей трассы
• Универсальное исполнение “для больших расстояний” - подходит как для коротких ответвлений, так и для протяжённых систем

Ограничения применения

• Не предназначается для вертикальных ответвлений - только для горизонтального направления
• Совместим только с лотками U5 Combitech 80×1000; не подходит для других серий или размеров
• Не рекомендован для использования в средах с постоянным воздействием открытого огня или агрессивных химических паров
• При использовании в условиях сильных вибраций требует дополнительной фиксации к несущей конструкции

Примеры использования

• Ответвление кабелей от главной трассы к станкам в цехе с линейной компоновкой
• Подключение питания к конвейерной линии, расположенной перпендикулярно основному кабельному каналу
• Разводка силовых и сигнальных кабелей в распределительной камере с ограниченным пространством
• Обустройство кабельной трассы в подвале или на крыше здания - там, где важна долговечность от коррозии

Практические советы

• Перед монтажом проверьте соответствие ширины и высоты основного лотка - 1000×80 мм - чтобы избежать люфта или перегрузки
• При прокладке большого количества кабелей используйте фиксирующие хомутики внутри ответвителя - это предотвратит запутывание и улучшит теплоотдачу
• Если трасса проходит через зоны с частыми перепадами температур, убедитесь, что все соединения между лотком и ответвителем плотные - это сохранит функцию термокомпенсации
• Для длительных трасс с несколькими ответвителями рекомендуется делать план с указанием радиусов и точек соединения - это снизит риск ошибок при сборке
• Артикул ult680hdz можно заказывать в комплекте с другими элементами серии U5 Combitech - это гарантирует совпадение цвета, материала и качества покрытия
